З чого складається система опалення - підбір компонентів

Зробити систему опалення - значить правильно підібрати і правильно змонтувати всі її складові. Зараз не продається готової системи опалення. Її потрібно зібрати з різних компонентів. Це можуть зробити фахівці, але тоді вартість подвоїться в порівнянні, якщо робити своїми руками.

Якщо в результаті розрахунків, або за типовими рішеннями, обрані основні параметри, - потужність системи, схема розводки, спосіб руху рідини, потужність радіаторів, діаметри трубопроводів, то можна приступати і до вибору інших компонентів системи. Основні з них будуть теплоносій, котел, радіатори, вид трубопроводів, і розподіл радіаторів по кімнатах.

теплоносій

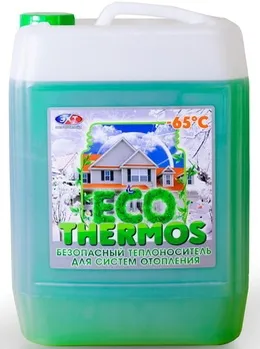

Теплоносій - частіше звичайна вода, з неї менше проблем. Але якщо є ризик заморожування системи, наприклад, в разі від'їзду господарів або перебою надходження енергоносіїв, який неможливо усунути в найкоротші терміни, то систему потрібно заливати незамерзайкой.

Тоді краще заздалегідь підібрати і компоненти системи під теплоносій, так як у незамерзайки менша теплоємність і вона може бути агресивна по відношенню до деяких матеріалів, наприклад, до певних видів гумотехнічних виробів в радіаторах, до елементів котла ...

З незамерзайкой багато проблем. Не можна застосовувати від "невідомого виробника" - буде зруйнована система. Фірмова рідина не дешева, і її потрібно обов'язково міняти в призначені терміни служби. Загалом застосування незамерзайки замість звичайної води - дуже вимушений захід і у неї повинні бути вагомі підстави.

Котел - основа системи опалення

В котлі відбувається згорання палива і нагрівання теплоносія, який по трубах подається до радіаторів, що нагріває повітря в приміщенні.

Паливом для котла опалення може бути:

• Природний газ подається по трубах - зараз найбільш популярний, дешевий, зручний вид палива для котлів в приватних будинках. Вибір газових котлів великий. Вони працюють автоматично.

Тверде паливо - вугілля, торф, дрова - найбільш надійне джерело енергії. Для роботи твердопаливного котла не потрібна електроенергія, тому іноді такі котли просто не замінні. Але вони незручні в експлуатації, вимагають постійного обслуговування. Проте, вони (або піч) знаходяться практично в кожному будинку в якості резервного джерела обігріву, з газовим котлом, або в якості основного джерела, якщо газового котла немає.

Рідке паливо - солярка, бензин - найбільш дороге, потрібно ємність для зберігання і подачі, виникає запах. Котли на рідкому паливі встановлюються рідко, якщо немає особливої ​​альтернативи.

Електрика - також не дешевий вид енергії. До того ж енергонагляд далеко не скрізь дозволить підключити потужний (до 15 кВт) електрокотел. Втім, через зручності експлуатації, та обслуговування такий вид енергії має деяку популярність, незважаючи на дорожнечу, особливо там, де немає газу.

Природне тепло, може служити джерелом для обігріву будинку. Це тепло грунту або водойми, тепло навколишнього повітря, навіть якщо його температура опустилася до позначки 15 град нижче 0. А роль котла виконати тепловий насос, який вміє насосала тепло прямо з під землі біля будинку або відібрати його у вітру в морозну погоду.

Перевага цієї системи - безкоштовна енергія і безсумнівна прогресивність технології. Недоліки - дорожнеча, складність створення і підтримки працездатності. До того ж частіше в нашому кліматі потужності теплового насоса не вистачає і є потреба у додатковому котел на звичайному паливі.

Звичайний вибір зараз - настінний газовий автоматизований котел - максимум зручності, при мінімумі витрат. Якщо немає природного газу, то більш економічний варіант - твердопаливний котел з парі з електричним. Варіант подорожче - газгольдер або пелетний котел.

Труби можуть бути мідними, сталевими, металопластиковими із зшитого поліетилену або поліпропіленовими.

Останні, поліпропіленові труби все більш популярні, вони набагато дешевше всіх інших видів, їх фітинги порівняно «коштують копійки». До того ж монтаж теж дешевий, зробити його на перший погляд дуже просто і своїми руками за допомогою зварного апарату (паяльника).

Але в монтажі і криється величезний недолік цього трубопроводу. Неможливо візуально оцінити якість зварювання фітинга і труби. При цьому не рідко, коли внутрішній діаметр труб зменшується в місці зварювання в рази через наплив матеріалу при його перегрів.

Або коли стик з часом починає текти через недогріву. Виявити все це можна тільки в процесі експлуатації щодо порушень роботи системи. Після чого потрібно переробляти. Проте через дешевизну всі ці ризики «бере на себе» власник системи, і труби найбільш популярні ....

Металопластикові на другому місці за популярністю. Їх фітинги із латуні і стали не дешеві, діляться на обтискні і компресійні. Обтискові найнадійніші, але їх монтаж з гарантією якості робиться тільки фахівцями за допомогою спеціального дорогого інструменту.

Стиковка з компресійними також вимагає тільки професійного підходу, інакше можливий шлюб. Але якість роботи можна відстежити в процесі монтажу, з'єднання виходять зазвичай дуже надійними, тому багато фахівців вважають за краще металопластик.

До того ж система виходить більш презентабельною на вигляд. Але труби бояться ударів, на них не можна стає. З металопластику нерідко роблять всю систему опалення а також ці трубуеся завжди застосовуються при променевої схемою і в системі теплої підлоги, а також всюди для прихованої прокладки.

Мідні труби або з нержавіючої сталі (не плутати зі сталевими) застосовуються не часто через дорожнечу і труднощів монтажу. Зазвичай з них роблять під'єднання в котельні, рідше всю систему. Виглядають такі труби презентабельно, дуже надійні.

Товстостінні труби із зшитого поліетилену особливих переваг не мають, але для їх обтиску на спеціальних фітингах потрібно дорогий інструмент. До того ж самі труби не зовсім рівні. Застосовуються рідко.

Звичайний вибір зараз - поліпропіленовий трубопровід, з яким хоч і є ризики неякісного монтажу, але вони окуповуються дешевизною.
Про вибір діаметрів трубопроводів для опалення можна детальніше дізнатися і на даному ресурсі.

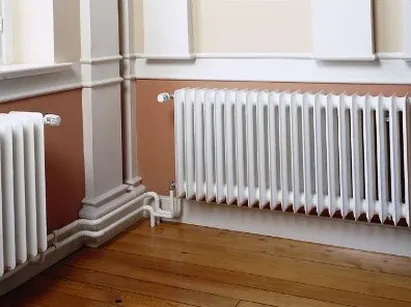

Популярні раніше чавунні радіатори все більш поступаються місцем сучасним сталевим, біметалічним, алюмінієвим. Найбільш дешеві алюмінієві секційні мають охайний зовнішній вигляд і достатню надійність і довговічність в будь-яких системах опалення.

Їх прямий конкурент - панельні (що складаються з нерозбірними панелі) сталеві радіатори, представляються незамінними, якщо в системі незамерзайка - немає небезпеки течі на стиках секцій радіатора.

Біметалічні особливих переваг не мають, хіба що в деякій довговічності при значному забрудненні рідини в центральних системах опалення, за рахунок більшої опірності до зносу.

Батареї в основному досить підібрати тільки за зовнішнім виглядом. Виняток становлять системи в багатоповерхових будинках, де є підвищений тиск або для самопливної системи, де потрібно низький гідравлічний опір.

Розподіл радіаторів по потужності

А в підборі потужності радіаторів потрібно розглянути тепловтрати кожної кімнати. Наприклад, є дві кімнати однакової площі, - кімната з короткою зовнішньою стіною і невеликим вікном і кутова кімната з двома зовнішніми стінами і великими вікнами. Ясно, що у другій кімнати мінімум в 3 рази більше тепловтрати і туди потрібно мінімум в 3 рази більше потужність радіаторів, ніж в першу.

Є також рекомендації спиратися на площу, але вони дуже приблизні.
- для кімнати з однією зовнішньою стіною і одного вікна - 1,1 кВт на 10 м кв.
- для двох зовнішніх стін і одного вікна - 1,3 кВт на 10 м кв .;
- для двох зовнішніх стін і двох вікон - 1,5 кВт на 10 м кв .;
- для внутрішніх кімнат - радіатори не потрібні
- для внутрішньої кімнати з однією стіною і зовнішньої дверима - 10 кВт на 10 м кв.
Загалом, потрібно взяти план кімнат і «розкидати» загальну потужність. Не можна забувати, що радіатор повинен розташовуватися під кожним повноцінним вікном в стіні, для нормального розподілу тепла в кімнаті.

Особливості підбору і установки радіаторів

При виборі радіаторів в магазині потрібно звернути увагу не тільки на паспортну теплову потужність, але і на перепад температур при якій ця потужність віддається.

Швидше за все, теплоносій буде нагріватися не більше ніж на 60 градусів а остигати до 40 градусів (параметри задаються оптимальним режимом котла), в той же час для радіатора вказано перепад температур при яких віддається паспортна потужність - 90/70, отже, потрібно вибирати радіатори потужніший відсотків на 25 - 35, але консультацію до конкретної моделі дасть продавець.

Також віддається потужність радіатора буде залежати і від схеми його підключення до трубопроводів і від місця його установки. Так, якщо радіатор підключити тільки знизу і закрити декоративним кожухом, помістити в нішу, то його ККД стане менше ніж 0,7. Краща схема підключення - діагональна, подача зверху обратка з іншого боку знизу. Короткі радіатори підключаються і возвратноточно - подача зверху і обратка знизу з одного боку.

Після підбору основних компонентів системи, потрібно переходити до другорядних. Збірка системи не така вже й проста, за неї можна братися якщо «вмієте крутити гайки», тобто є навички ведення сантехнічних робіт. Чи не складно змонтувати опалення на основі поліпропіленового або металопластикового трубопроводів, але звичайно ж попередньо потрібно підібрати і "дрібниця", знати типові схеми, розміщення і вид всієї запірної арматури ... Загалом, створення опалення своїми руками процес не легкий, але, як правило, вдячний .
