З чого складається домофон або домофонная система особливості установки
Рейтинг: 0/5
У загальному вигляді Домофон складається з наступних складових частин:
- зовнішній блок (або блок виклику);
- абонентський (внутрішній) блок;
- процесорний блок;
- контрольне обладнання;
- основний блок живлення;
- резервний блок живлення;
- комунікаційні лінії;
- дистанційно керований електрозамок;
- доводчик двері.
Всі блоки домофона повинні мати відповідне кліматичне виконання:
- Внутрішні (абонентські) блоки - для умов експлуатації всередині приміщення, що опалюється
- Зовнішні блоки, що розміщуються всередині під'їзду, в тамбурах будівлі - для умов експлуатації в неопалюваному приміщенні;
- Зовнішні блоки, що розміщуються ззовні будівлі (на зовнішній стіні або вхідних дверей) - для експлуатації на відкритому повітрі (діапазон робочих температур від мінус 40 до плюс 50 ° С).
Всі ці пристрої в цілому повинні забезпечувати виконання таких функцій.
- простоту користування;
- світлову індикацію роботи;
- виклик абонента;
- акустичний контроль натискання кнопки виклику;
- акустичний контроль і кнопку скидання неправильно набраного коду (або номера квартири);
- акустичний контроль відкривання вхідних дверей;
- безперервність роботи навіть при відсутності електроживлення;
- місцеве відмикання вхідних дверей особистим ключем (або кодом);
- дистанційне відмикання вхідних дверей;
- надійність замикання дверей;
- можливість збільшення індивідуальних кодів;
- простоту програмування та перепрограмування.

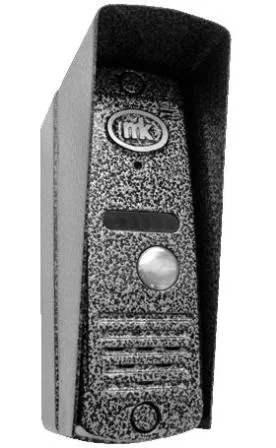

Панель (зовнішній блок)
Домофони вітчизняного та українського виробництва - одні з найміцніших. Це стосується як товщини панелі, так і діапазону робочих температур. У наших умовах актуально застосовувати панелі з антивандальним виконанням, тобто виключає злом і зняття панелі зовні. Це досягається застосуванням в складі блоку сталевий пластини товщиною не менше 5 мм і спеціального кріплення, що вимагає секретного нестандартного ключа. Клавіатура для виклику квартири захищена від удару. Наявність індикатора, на якому відображається номер набираемой квартири, підвищує зручність користуванням домофона. Індикатор повинен бути захищений ударостійким і негорючим склом. Щоб уникнути попадання опадів або прямих сонячних променів на зовнішній блок домофона - його передня панель повинна бути захищена спеціальним козирком або іншим способом. Через відсутність термозахисту довше використовуються, як не дивно, не панелі на ІЧ-променях, а звичайні кнопкові. У технічному описі часто зустрічається характеристика "захист від електрошокера". Проведені випробування показали, що авіаспецсталь панелі легко витримує 220 В, а ось зчитувач в більшості випадків виходить з ладу, що, правда, в більшості моделей не впливає на працездатність решті електроніки. До речі кажучи, оптимальна структура блоку електроніки повинна бути модульною, тобто в разі відмови однієї зі складових (в основному, зчитувача) інші повинні продовжувати роботу.
Зовнішній блок домофона повинен бути встановлений шляхом врізки в дверне полотно, дверну коробку або стіну поблизу двері. Шліци шурупів або гвинтів, що кріплять передню панель до несучої конструкції, після монтажу повинні бути рассверлени. Висота установки панелі виклику повинна бути зручною для відвідувача при веденні переговорів, при цьому його особа повинна знаходитися напроти телекамери. Оптимальною вважається висота 1,5-1,7 м від підлоги.
Зовнішній блок домофона. розміщується зовні квартири, офісу або під'їзду, повинен мати антивандальне виконання і відповідати таким вимогам:
Системи зчитування ключа
Замки з замковими щілинами (механічні, оптичні і т.д.) по вандалозахищеність не витримують ніякої критики (цілу панель легко вивести з ладу банальним засміченням свердловини) і в даний час практично не застосовуються, а замінюються на сучасні. Механічні. до того ж, відмовляють при низьких температурах і вимагають регулярного догляду. Тому зараз, як правило, застосовуються найбільш зручні ключі "Touch Memory" - більш досконалі, відкриття дверей здійснюється простим дотиком ключа у вигляді "таблетки" до
Металеві двері, доводчик
Основні вимоги до виготовлення металевих дверей для домофона: двошаровий з ребрами жорсткості, товщина зовнішнього листа і листа дверної коробки 2-3 міліметра, при використанні електромеханічного замка він повинен встановлюватися в центрі (при цьому зусилля на відрив в даному випадку доводиться прямо на замок, і двері при цьому не перекошується і не деформується, як у випадку з розташуванням замку в верхньому кутку дверного отвору).
Ручку дверей рекомендується робити круглої, щоб 3 ... 4 людини не змогли, одночасно схопившись, відірвати двері, приклавши зусилля більше, ніж зусилля замку - до 500 кг.
Іноді доводиться чути, що доводчики взагалі не потрібні через можливість запрограмувати в установках замку подачу звукового сигналу в розімкнутому стані двері (людська хитрість: вхідний, чуючи дратівливий сигнал, інстинктивно закриє за собою двері). Але на практиці це не відповідає дійсності: доводчик треба ставити ще й тому, що двері менше плескає і відповідно повільніше виходить з ладу. Доводчики в даний час є основною проблемою у обслуговуючих організацій - дешеві гідравлічні швидко ламаються, повітряні видають гучний шум при роботі, а дорогі і хороші гідравлічні моментально крадуться.
Найбільш часто для домофонних систем використовуються електромагнітні замки. Головна особливість таких замків і їх основна перевага полягає у відсутності рухомих частин, а отже, в зносостійкості. Утримання дверей здійснюється створюваним замком магнітним полем з силою від 200 до 1 000 кілограмів. Незважаючи на те, що електромагнітний замок потребує постійного харчуванні та споживанні електроенергії, ефективність його застосування в домофонних системах вище і перекриває цей недолік. Зусилля зазвичай знаходиться в межах 500 кг і, в основному, цього достатньо для того, щоб двері не відкрили зовні. Електромагнітний замок в екстремальних випадках (пожежа в будинку, відмова домофонної системи і т.п.) можна вибити з розгону зсередини, механічний замок - неможливо.
До електрозамком. входить в комплект домофона, пред'являють особливі вимоги, зокрема напруга живлення електрозамку не повинно перевищувати 24 В. Це пов'язано із забезпеченням безпеки користувачів, так як дуже часто замок домофону встановлюють на металеві двері (перш за все на вхідні), яка експлуатується і в дощ, і в сніг, може мати вологу поверхню (при цьому користувач може бути в відсиріли одязі, з мокрими руками), що при несправності або пошкодження в замку (його проводці) призведе до тяжких наслідків. З цих же причин електричні ланцюги замку повинні бути ізольовані від його корпусу. В
ажним параметром як електрозамку. так і зовнішнього блоку домофона є їх напрацювання на відмову в важких кліматичних умовах. Вони повинні мати напрацювання на відмову не менше 1000 000 циклів.
Відповідний пульт для зв'язку відвідувача з абонентом
Багато розробники, виробники і споживачі домофонів роблять помилку, приділяючи недостатню увагу гучності сигналу виклику в квартирі. Практика показує, що абонентський блок повинен розвивати сигнал виклику гучністю не менше 70 дБ.
Залежно від конструкції домофона (наявність вбудованого дешифратора, кнопки вимикання і т.п.) трубки розрізняються за своєю ціною, а монтаж їх однаковий за складністю.
У цифрових системах застосовуються різні типи разветвителей, від чотирьох до ста квартир на один блок, що підключається до під'їзної лінії. Монтуються він в електрощитових нішах.
Блок живлення (трансформатор 220 В на робочу напругу домофона, зазвичай 12, 14 або 28 В). Різниця в напрузі пов'язана з типом роботи домофона. 28 вольт застосовується в домофонах з ІК-клавіатурою, для якої необхідна постійна робота фотоелементів.
Устаткування домофонів слід об'єднувати в спеціальні монтажні блоки. які повинні бути розміщені в металевих шафах і розташовані в важкодоступних місцях (наприклад, на стіні під стелею). Для створення більш "м'яких" кліматичних умов експлуатації не рекомендується встановлювати монтажний блок в безпосередній близькості від вхідних дверей. Найбільш прийнятною можна вважати установку монтажного блоку в закритому холі першого поверху. Металева шафа, в якому розміщений монтажний блок, повинен бути виготовлений із сталі, мати жорстку конструкцію і замикатися на замок.
Кабель та комутація
Всі лінії повинні бути прокладені в металевих рукавах. металевих коробах або трубах (або по існуючих кабельних каналах) і відповідати вимогам стандартів. Прокладати лінії всередині квартири, офісу слід з найменшими порушеннями інтер'єру. Для введення ліній в корпусу блоків домофона, розміщених поза квартир, офісів і закритих холів, повинні бути використані спеціальні металеві муфти, що забезпечують герметичність місця введення. Для виключення можливості висмикування кабелю з блоку металлорукав повинен бути жорстко закріплений на корпусі блоку за допомогою хомута. Гнучкі переходи з двері на стіну всередині квартири і закритих холів рекомендується робити за допомогою спеціальних з'єднувальних пристроїв.
Однією з основних проблем монтажних організацій, про яку потрібно задуматися виробникам, - співвідношення ціна / якість доводчиків дверей. Як було вже сказано вище, гідравлічні доводчики поки вкрай ненадійні, повітряні сильно шумлять, а встановлювати в під'їзди хороші гідравлічні доводчики ціною понад 100 у.о. для наших умов поки невигідно.
Однак основною тенденцією у всіх виробників домофонів є підвищення їх вандалостійкості. Це може бути досягнуто роботою одночасно в різних напрямках: підвищення міцності панелі, перенесення блоку електроніки з панелі в більш безпечне місце, модульність конструкції блоку електроніки (щоб відмова однієї з систем не впливав на працездатність інших). Також бажано впроваджувати ключі і зчитувачі, що працюють в парі, без фізичного контакту металу з металом, що підвищує відмовостійкість системи. За всіма цими напрямками різними виробниками вже досягнуті непогані результати, проте поки не можна стверджувати, що створена ідеальна конструкція. Але це справа недалекого майбутнього.
