Початок роботи з Ардуіно на Windows

У цьому документі описано, як підключити Ардуіно до комп'ютера і прошити його своєю першою програмою.

1 | Візьміть Ардуіно і USB-кабель

Даний посібник розрахований, перш за все, на плати Arduino Uno. Arduino Duemilanove. Nano. Arduino Mega 2560. або Diecimila. Якщо ви використовуєте якусь іншу модель Ардуіно - краще зверніться до відповідної сторінки в розділі "Початок роботи".

Вам знадобиться стандартний USB-кабель (з коннекторами типу А і B): такий кабель зазвичай використовується для підключення принтера. (Для Arduino Nano потрібен інший кабель - з роз'ємами типу A і Mini-B).

Windows початок роботи з arduino
Windows початок роботи з arduino

2 | Скачайте середу розробки Arduino

Останню версію можна знайти тут.

Після завершення закачування, розпакуйте скачаний архів. Переконайтеся в тому, що структура директорій після розпакування не порушена. Відкрийте папку - в не повинно бути кілька файлів і піддиректорій.

3 | Підключіть пристрій

При підключенні пристрою до комп'ютера слід мати на увазі наступне. Arduino Uno, Mega, Duemilanove і Arduino Nano автоматично розпізнають джерело живлення - будь це USB або зовнішнє джерело живлення. Якщо ж ви використовуєте Arduino Diecimila, то перед підключенням до комп'ютера необхідно переконатися, що пристрій налаштовано на харчування від USB. Джерело живлення на цій платі вибирається джампером (невелика пластмасова деталь, що дозволяє замкнути між собою тільки два висновки з трьох), що підключає ланцюг харчування плати або до USB, або до роз'єму живлення. Перед підключенням Ардуіно до комп'ютера переконайтеся, що джампер коштує на двох висновках, які розташовані ближче до USB-роз'єму.

За допомогою USB-кабелю підключіть Ардуіно до комп'ютера. При цьому повинен загорітися зелений світлодіод харчування (зазначений на платі як PWR).

4 | встановіть драйвери

  • Підключіть Ардуіно до комп'ютера і дочекайтеся, поки Windows не почне процес установки драйверів. Незважаючи на всі зусилля системи, через кілька миттєвостей процес завершитися невдачею.
  • Зайдіть в Пуск, відкрийте Панель управління.
  • В Панелі керування перейдіть на сторінку Система і безпека. Далі клацніть по пункту Система і відкрийте Диспетчер пристроїв.
  • Знайдіть розділ Порти (COM LPT). У ньому ви побачите відкритий порт під ім'ям "Arduino UNO (COMxx)"
  • Клацніть правою кнопкою по пункту "Arduino UNO (COMxx)" і виберіть "Оновити драйвер"
  • Далі, у вікні, виберіть пункт "Виконати пошук драйверів на цьому комп'ютері"
  • На завершення, виберіть файл драйвера під ім'ям "arduino.inf", розташований в папці "Drivers" в директорії завантаженого ПО Ардуіно (а не в під-директорії "FTDI USB Drivers"). Якщо у вас стара версія IDE (1.0.3 або старіше) - вибирайте файл під ім'ям "Arduino UNO.inf"
  • Windows завершить установку драйвера.

Після підключення пристрою до комп'ютера, Windows почне процес установки драйвера (якщо до цього ви не використали Ардуіно на цьому комп'ютері).

На Windows Vista драйвер повинен автоматично завантажити і встановити. (Реально, це працює!)

На Windows XP відкриється майстер установки обладнання:

  • На питання "Дозволити Windows підключитися до вузла Windows Update для пошуку драйверів?" Відповідайте "Ні, іншим разом". Тисніть Далі.
  • Виберіть пункт "Установка з вказаного місця (для досвідчених користувачів)" і тисніть Далі.
  • Переконайтеся, що стоїть галочка "Виконати пошук найбільш підходящого драйвера в зазначених місцях"; зніміть галочку "Пошук на змінних носіях"; активуйте пункт "Включити наступне місце пошуку:" і виберіть папку "drivers / FTDI USB Drivers" в дистрибутиві Ардуіно. (Останню версію драйверів можна скачати з офіційного сайту FTDI). Тиснемо Далі.
  • Майстер почне пошук драйвера і видасть повідомлення про те, що він знайшов "USB Serial Converter". Тисніть Завершити.
  • Після цього майстер установки обладнання з'явиться ще раз. Повторіть в ньому ті ж самі дії, в результаті майстром буде знайде "USB Sserial Port".

Щоб переконатися, що драйвер коректно встановлений - відкрийте Диспетчер пристроїв (на вкладці Устаткування Панелі управління). Серед системних портів знайдіть пункт "USB Serial Port" - це і є ваш Ардуіно.

5 | Запустіть середу розробки Arduino

Двічі клацніть по іконці середовища Arduino. (Примітка: якщо мова інтерфейсу встановлений неправильно - його можна змінити у вікні налаштувань. Для отримання додаткової інформації див. Розділ Середовище розробки).

6 | Відкрийте код тестової програми

Відкрийте тестову програму, яка просто моргає світлодіод: File> Examples> 1.Basics> Blink.

Windows початок роботи з arduino

7 | Виберіть в меню свою модель Ардуіно

Тепер в меню Tools> Board необхідно вибрати пункт меню, відповідний вашої моделі Ардуіно.

Windows початок роботи з arduino

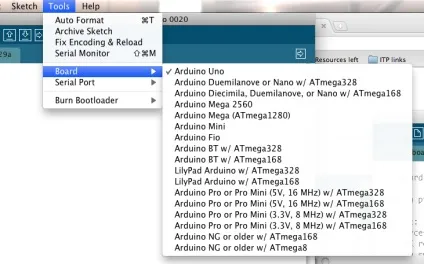

Вибір Arduino Uno

8 | Виберіть послідовний порт

У меню Tools> Serial Port виберіть послідовний порт, до якого підключений ваш Ардуіно. Як правило, це COM-порт з номером 3 (COM3) або вище (COM1 і COM2 зазвичай асоційовані з апаратними портами). Щоб дізнатися потрібний порт, можна тимчасово від'єднати Ардуіно і ще раз відкрити меню; зниклий порт і буде тим портом, з яким асоційований ваш Ардуіно. Назад підключіть пристрій до комп'ютера і виберіть з меню необхідний порт.

9 | прошийте програму

Після всіх виконаних дій просто натисніть кнопку "Upload" в середовищі програмування Ардуіно. Зачекайте кілька секунд - ви побачите мерехтіння світлодіодів RX і TX на платі. Якщо процес прошивки пройшов успішно - в рядку стану з'явиться повідомлення "Done uploading". (Примітка: для прошивки Arduino Mini, NG або іншої плати, за мить до натискання кнопки "Upload" необхідно натиснути кнопку скидання на платі).

Якщо через пару секунд після прошивки на платі почав блимати помаранчевий світлодіод (підключений до висновку 13) - вітаємо! Ви успішно налаштували і запустили Ардуіно.

Вам також буде цікаво поглянути на:

  • приклади використання різних датчиків і приводів
  • довідку з мови Ардуіно
