Wi-fi антена з банки
Як виглядає wi-fi антена з високим коефіцієнтом посилення? Якими методами можна поліпшити якість сигналу? Звичайно, можна використовувати такі прийоми, як установка ретранслятора або вибір центральної позиції роутера, однак існує ще одна ідея, яка має повне право на існування. Це використання антени з високим коефіцієнтом посилення. Багато хто з нас чули, що виготовити хорошу антену для wi-fi роутера можна зі звичайної банки. Давайте ж спробуємо розібратися, в чому полягає принцип дії цієї антени.
Під словом посилення для радіо антен мається на увазі спрямоване посилення дії. Здатність антени передавати і приймати посилений сигнал в заданому напрямку називає спрямованим посиленням.
Звичайна антена wi-fi випромінює порівну радіохвилі у всіх напрямках. Антена спрямованої дії працює в напрямку, передбаченому конструкцією самої антени. Але ніяка, навіть найсильніша антена wi-fi НЕ буде ідеально випромінювати тільки в одному напрямку. Зате спрямовані антени мають кращий прийом і велику дальність дії. Будь-які спрямовані антени при установці обов'язково потрібно вирівнювати для бездоганної передачі сигналу в одному напрямку.
Спрямована антена має досить просту і недорогу конструкцію. Процес виготовлення антени такого типу не складний. Виготовити антену можна своїми силами. Для цього підійдуть цілком доступні підручні матеріали, наприклад, труби або банки відповідного діаметру.

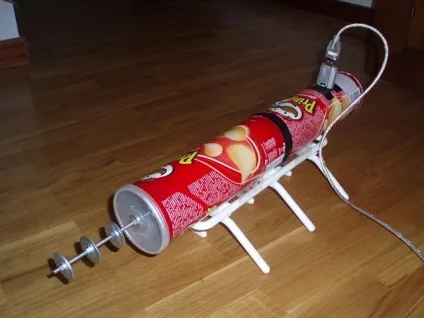

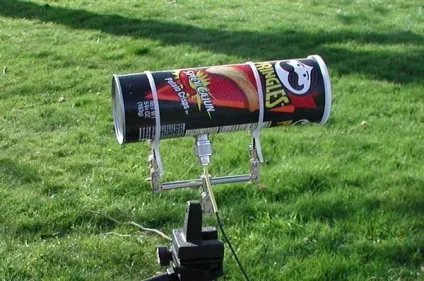

Якщо в якості сировини для виготовлення спрямованої антени ви вирішили використовувати банку, то намагайтеся вибирати банки з гладкими стінками. Ребриста поверхня може привести до розсіювання радіохвиль через внутрішніх відображень. Можна навіть використовувати банку з-під чіпсів PRINGLES, але це аж ніяк не найкращий варіант.

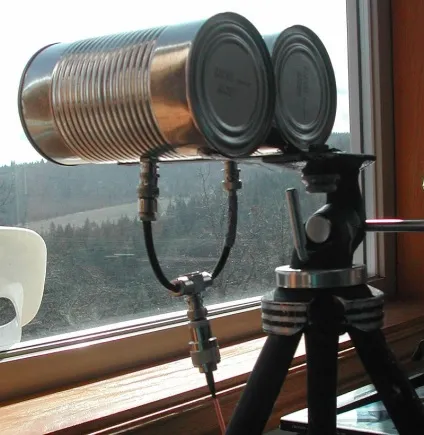

У ній занадто мало металу, вона надто вузька і не стійка до поганих погодних умов, тому розміщувати таку антену на вулиці не рекомендується. Для виготовлення антени своїми руками добре підійде банку з-під олії. Її розмір - 210 мм в довжину і 83 мм в діаметрі - відмінно підходить для виготовлення спрямованої антени. Якщо у банки має пластикова кришка, не варто викидати її завчасно: вона може стати в нагоді при використанні антени на вулиці.
В якості активного елементу антени можна використовувати відрізок латунного або мідного дроту. Також для виготовлення антени нам буде потрібно радіочастотний підсилювач з фіксуючою гайкою. Ще необхідний кабель, відповідний гнізда wi-fi карти для підключення до антени. Набір інструментів для виготовлення антени цілком стандартний: плоскогубці, паяльник, напилок, лінійка, консервний ніж, лещата, дриль зі свердлом по металу, розвідний ключ, лещата, молоток. Знайти підходящу банку з жерсті на просторах нашої країни теж не проблема.
Банки з різними розмірами дозволяють конструювати антени з різними характеристиками. Для визначення оптимального діаметра і довжини необхідно зробити деякі математичні обчислення. Радіочастотний з'єднувач можна придбати в будь-якому магазині радіотоварів. Не повинно виникнути проблем і з роз'ємами N-типу. Ідеальний діаметр проводу для тих частот, на яких планується використовувати wi-fi антену, це 2 мм. Для того щоб зібрати активний елемент підійде будь-який відрізок дроти від трифазного високовольтного кабелю. На частоті 2,4 ГГц довжина активного елементу антени повинна становити близько 30 мм.
Оскільки wi-fi антена створюється не для супутникового зв'язку, то допустимі незначні відступи від форми і розміру. Критичними факторами є розташування і довжина активного елементу. Ці параметри можуть чинити серйозний вплив на працездатність антени.
Принцип роботи wi-fi антени
Основне завдання банки, одягненою на активний елемент антени, полягає в напрямку радіохвиль. Випроменені з боку закритого торця банки хвилі відбиваються від її дна. Якщо активний елемент антени розміщений правильно, то відбита хвиля буде накладати на випромінюється хвилю. Активний елемент повинен бути встановлений на відстані чверті довжини хвилі від дна банки, тоді буде можлива підсилює інтерференція. Якщо довжина банки менше ¾ довжини радіохвилі, значить до моменту виходу з банки хвиля не буде точно спрямована.
Для отримання додаткового посилення в деяких випадках на відкритий кінець надівається воронка. Така модифікація дозволяє отримати нову модифікацію антени, більш відому як «циліндричний ріг». Воронка призначена не для посилення хвилі під час передачі, а для збільшення чутливості антени. Досягається такий ефект за рахунок того, що випромінювання збирається з більшої площі.
