У лінійці продуктів від Autodesk, крім базового AutoCAD, існує багато спеціалізованих продуктів, оптимізованих під різні сфери проектування. Одним з таких продуктів є AutoCAD Architecture. Як і під AutoCAD, для AutoCAD Architecture можливе написання плагінів на .NET. Крім бібліотек від Autodesk для роботи з об'єктами AutoCAD Architecture можна користуватися C ++ бібліотекою Teigha for Architecture, яка дозволяє завантажувати, малювати і маніпулювати такими об'єктами.

Спочатку я хотів написати серію tutorial-ів, які демонструють роботу з архітектурними об'єктами за допомогою .NET і Teigha for Architecture, але введення в серію цих tutorial-ів зросла в окрему статтю, яка доступна під катом.

У статті нижче немає нічого про програмування. Вона була написано з метою дати поверхневе уявлення про те що таке AutoCAD Architecture, які об'єкти в ньому реалізовані і в чому їх особливості.

Чому виникла необхідність створення такого продукту?

Розглянемо кілька архітектурних креслень, виконаних за допомогою ACA:

Зазвичай архітектурні креслення містять будівлі або частини будівель, які складаються з таких частин як стіни, вікна, двері, дахи, сходи і т.д.

В AutoCAD (базовому продукті компанії AutoDesk) примітивами креслення є лінії, полілінії, блоки, кола, арки, винесення, текст і т.д. Двері в AutoCAD доводилося малювати лініями і зберігати в окремий файл (для повторного використання).

Якщо об'єкт має різну геометрію в 2D і 3D уявленнях (або взагалі залежить від view direction), то всі ці варіанти доводилося малювати вручну і розміщувати в потрібному. Подивившись на перший креслення, можна припустити, наскільки складно промальовувати кожну виставу об'єкта.

Крім цього, в реальних задачах креслення часто модифікуються. Наприклад, якби на кресленні # 1 при використанні AutoCAD виникла необхідність перемістити вікно, то знадобилося б узгоджено змінити і 2D, і 3D уявлення.

Щоб пересунути вікно на плані потрібно посунути саме вікно, відновити стіну на його місці, а на новому - накреслити отвір. А потім зробити теж для 3D моделі. Якщо видів більше, то правки доведеться робити в кожному виді. При таких змінах легко допустити помилки або неузгодженість між видами.

У ACA реалізовані спеціальні інструменти і бібліотеки об'єктів, що полегшують і прискорюють архітектурне проектування. В AutoCAD Architecture «вікно» і «стіна» - це об'єкти, які взаємодіють і поведінку. Вікно "знає", що воно прикріплена до стіни, а стіна знає про існування вікна. При русі вікна стіна автоматично змінить свою геометрію, створивши дірку в новій позиції двері і прибравши дірку на старій позиції. При русі стіни двері буде рухатися разом зі стіною. Якщо видалити стіну, то всі вікна і двері, які були в цій стіні, теж підуть:

Модель креслення єдина. Щоб зробити двовимірний plan view необхідно тільки переключити вид. Редагуючи будь view, редагується вся модель:

Всі перетини і поверхові плани, пов'язані з даною моделлю, автоматично оновлюються при зміні моделі, що зменшує можливість появи помилок і нестиковок в архітектурних кресленнях, а також значно прискорює їх створення.

Об'єкти ACA підтримують зв'язок з конструкторською документацією. Зміни в кресленні автоматично змінюють документацію, що дозволяє уникнути помилок в ній:

Типи примітивів в ACA

Крім стандартних примітивів AutoCAD, ACA має такі базові примітиви (англ):

2) Вітражі (Curtain walls). Вітражі складаються з однієї або декількох сіток. Кожна сітка в вітражу ділиться на осередки по горизонталі або по вертикалі, але сітки можна об'єднувати методом вкладення з метою отримання різноманітних комбінацій, від найпростіших до дуже складних.

3) Двері, вікна, отвори, дверні та віконні збірки (Doors, Windows, Openings, DWA)

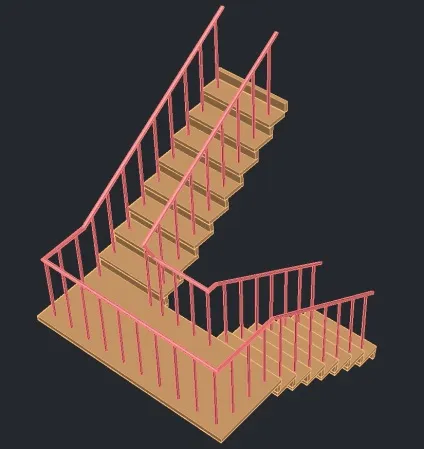

4) Сходи і поручні (Stairs and Railings)

5) Дахи, перекриття та схили дахів (Roofs, Slabs and Roof Slabs)

6) Несучі елементи (Structural Members). Несучий елемент - це об'єкт, який може представляти собою на кресленні балку, розкіс або колону. Всі створювані балки, розкоси і колони є підтипами одного і того ж об'єкта - несучий елемент.

7) Допоміжні примітиви: AD-полігони, мас-елементи, 2D профілі

Що таке примітиви ACA?

Об'єкти ACA - це custom-об'єкти AutoCAD, реалізовані в групі окремих бібліотек, званих ACA enablers. Для збереження і завантаження об'єктів ACA використовується DWG формат, але для відображення і роботи з такими об'єктами необхідна наявність цих бібліотек.

По суті об'єкт ACA це C ++ клас. Геометрія об'єкта обчислюється при відображенні і залежить від його налаштувань (а не задана заздалегідь).
Наприклад, на скріншоті нижче можна побачити деякі параметри дверей в діалоговому вікні: ширину, висоту, підйом, вирівнювання, стиль і тд. Двері на скріншоті відрізняються тільки шириною і кутом відкриття, але на підставі цих даних різниця в геометрії вийшла значна.

Основні особливості об'єктів ACA

Не заглиблюючись у взаємозв'язку і деталі, розглянемо основні особливості які стосуються об'єктах ACA:
1. Об'єктам ACA призначений стиль, який визначає зовнішній вигляд (і частково поведінку).
2. Об'єкти ACA viewport dependent. Вони малюють різне уявлення себе в різних view. Під поданням мається на увазі геометрія. Наприклад, стіна в ізометрії зазвичай Отріс як 3D модель, а в top-view - як прямокутник.
3. Геометрія об'єктів ACA складається з окремих компонентів. Кожна вистава об'єкта має свій набір компонентів.

Об'єктам ACA призначений стиль, який визначає зовнішній вигляд об'єкта

Наприклад, нижче показані двоє дверей. Вони ведуть себе як двері в тому сенсі, що можуть бути вставлені в стіну, додані в документацію, при русі стіни вони теж посунуться. Але виглядають вони по-різному, так як їм призначено різний стиль.

Стилі об'єктів можуть бути дуже складними. Наприклад, нижче - це теж двері (і вікна).

Стиль треба створити тільки раз, а потім можна додавати будь-яку кількість дверей такого стилю. Зміна стилю спричинить зміну всіх дверей, у яких встановлено даний стиль.

Геометрія об'єктів ACA залежить від view

На малюнку нижче представлена одна і та ж модель. Змінюється тільки view - напрямок, під яким камера «дивиться» на об'єкт. Залежно від налаштувань і напрямки камери об'єкти ACA малює різну геометрію. Геометрія об'єкта в кожному в'ю відображає логіку даного подання і не пов'язана з геометрією на інших view.

В AutoCAD доводилося малювати кожну виставу вручну. Більш того, якщо в будинку кілька типів дверей, то доводилося промальовувати кожен з них для всіх випадків використання.

Бібліотеки архітектурних об'єктів ACA вже містять великий вибір готових стилів. Наприклад, на кресленні нижче зображені деякі види дверей зі стилями з бібліотеки:

Геометрія об'єктів ACA складається з компонентів

Геометрія об'єкта ACA складається з декількох окремих компонентів. Геометрія зазвичай ділиться на компоненти відповідно до логіки фізичного світу. Так у вікна компонентами можуть бути рама, скло, стулки і так далі.

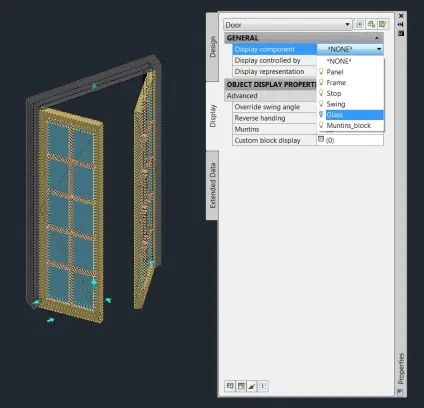

Для прикладу розглянемо двері в 3D. У відкритому списку видно компоненти, з яких складається намальована двері. У кожного компонента можна змінити його властивості (колір, тип ліній і тд), а також показати або зробити невидимим.

У різних уявленнях об'єкт має різні компоненти. Двері в top view (plan representation) має іншу геометрію і, відповідно, інший набір компонентів, з яких вона складається.

об'єкти документування

Для створення документації в АСА існують такі «примітиви»:
• 2d sections
• Dimensions
• Schedule tables
• Spaces

Об'єкти документування також спроектовані для роботи з архітектурними об'єктами і мають додатковий логікою. Для прикладу розглянемо розмірні лінії (dimensions):

При роботі з ACA-dimensions немає необхідності вручну промальовувати розміри кожного об'єкта. Коли ми прикріплюємо об'єкт dimension до стіни, розміри вікон, дверей і прорізів проставити автоматично. При русі прорізів лінії розмірності автоматично перемалюю, щоб відображати поточний стан креслення. Якщо ми пересунемо стіну, то лінії розмірності автоматично зрушаться за стіною. При видаленні об'єктів втечуть і частини розмірних ліній, які до цих об'єктів ставилися.

висновок

Вище я спробував дати поверхневе уявлення про АСА і об'єктах, які є в ньому «примітивами». Робота з архітектурним кресленням в АСА полягає в тому, що ми креслимо будівля не низькорівневими примітивами AutoCAD (лінії, кола, арки і т.д.), а за допомогою більш високорівневих примітивів, таких як стіни, вікна, двері, дахи. Коли модель створена, на її основі можна автоматично згенерувати документацію, 2D проекції, поверхові плани, перетини. Наявність поведінки у об'єктів полегшує завдання подальшого модифікування креслення і дозволяє підтримувати документацію в актуальному стані.

Я не працював з Revit. Я так розумію що архітекча - це автокад з розширеним набором примітивів. А в ревіте своя модель і правила побудови об'єктів. Ось англійською таке підказали:

Revit is a BIM (building information modeling product). AutoCAD Architecture is basically a customised version of AutoCAD.

Both are very powerful. AutoCAD Architecture I find more flexible as you have all the surface, mesh and solid commands of AutoCAD

Revit is more strict, you have to do things correctly construction wise as you are building not just a 3D model but also a model that enabales you to do coordination of the job and a lot more. To build additional content it can sometimes take a bit longer because everything has to be fully parametric.

If I am doing a 3D to take into MAX and if it does have a BIM requirement I use AutoCAD Architecture. I find it quicker. That's probably because I have been using AutoCAD for longer and I find it more flexible. Both are very good packages, but it depends on what you are doing. (That is my opinion before the Revit only brigade start attacking me).
