Встановлюємо регістри опалення

Що потрібно знати про регістрах опалення

Основою систем внутрішнього обігріву приміщень є прилади нагріву теплоносія. Протягом останніх років в виробничих приміщеннях використовують системи з регістрами опалення - обігрівачі в вигляді куховарських гладкостінних труб різного діаметру. На даному етапі обігріву приміщень саме вони користуються великою популярністю у приватних підприємців. Це безпосередньо пов'язано з розміщенням значно більшої кількості теплоносія в системі.

Види обігрівачів поділяються за напрямками:

мобільні (переносні) мають істотний плюс, не вимагають обов'язкової прив'язки до певного місця і, найчастіше, працюють від електроживлення в 220 В. При цьому, всередині системи, встановлені тени розжарювання з потужністю 1.6 - 6 кВт, які відповідно і нагрівають теплоносій. Даний тип пристроїв дуже універсальний і з величезним діапазоном використання, наприклад, в гаражах, при різних будівництвах і в приміщеннях, що не вимагають постійного опалення.
стаціонарні регістри встановлюються в певному місці, і для їх роботи необхідно встановлювати котел для подачі і циркуляції гарячого теплоносія.

Є найбільш поширеним товаром на даному сегментном ринку. Особливо це стосується обігрівачів, де рідина спочатку рухається по самій верхній трубі, далі перетікає в більш нижню, і таким чином спускається до виходу. При цьому перехід теплоносія між трубами відбувається виключно по краях, що максимально збільшує площу тепловіддачі і значно зростає ККД.

У секційних обігрівачах встановлюється відвідників можливих повітряних утворень - пробок. Великою перевагою даних регістрів є великий вибір діаметра горизонтальних труб від 25 мм. аж до 400 мм. Чи не маловажним вимогою для установок даного типу є максимально допустимий тиск становить не більше 1 МПа.

виготовлені зі сталі;
з алюмінію;
з чавуну.

Найбільш поширеними є саме сталеві регістри, в першу чергу це пов'язано з високою тепловіддачею, помірною ціною і довгостроковістю експлуатації.

Не поступаються в конкуренції і регістри, виконані з матеріалу - алюмінію, пов'язано це з досить невеликим питому вагу, відмінною корозійну стійкість, мінімізацією видимості швів і досить високим показником тепловіддачі. Технологія виробництва полягає в виготовленні батарей за допомогою монолітного лиття, в зв'язку, з чим шви майже відсутні, і збільшується надійність системи. Але дані батареї мають один, але істотний мінус, їх вартість досить висока і значно перевищує вартість сталевих і чавунних регістрів.

Чавунний регістр в системі опалення

Чавунні радіатори не менше конкурентні на ринку, і відрізняються прийнятною вартістю і досить швидким і простим монтажем. Мають важливий мінус, що полягає в досить боргом прогріванні системи і більш швидкому її охолодженні.

Вибір потрібної кількості ребер з необхідним діаметральним розміром

Перед придбанням системи опалення, потрібно чітко прорахувати потрібну кількість ребер і їх діаметр. Рекомендується в житловому будинку монтувати радіатори із середнім діаметром 30-40 мм. але при цьому не більше 80 мм. Дана градація розміру пояснюється дуже просто - побутової котел не видасть тепла для достатнього прогріву об'ємних труб, в зв'язку, з чим буде значна тепловіддача і неефективна працездатність, а установка труб меншого діаметра призведе до перегріву системи і зайвого розжарювання труб з меншою тепловіддачею в загальному обсязі .

При розрахунках враховується довжина ребра регістра і її діаметр, в середньому ребро довжиною 1000 мм. з діаметром труби 60 мм. добре обігріває до 1 метра квадратного.

Прорахувавши потрібну площу приміщення, що обігрівається, прораховується необхідну кількість ребер, при цьому округлення здійснюється в більшу сторону. Також при деяких умовах обсяг обігрівача можна збільшити в середньому від 20 до 50%. У таких випадках:

наявність в кімнаті зайвої площі, відведеної під вікна, двері та інші різні отвори;
відносно мала товщина стін будівлі, при поганому їх утеплення.

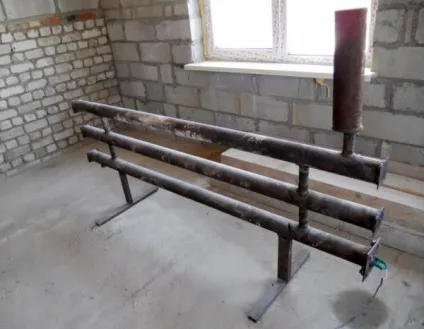

Саморобний регістр опалення (електричний)

Монтаж системи реєстрового опалення

необхідно добре ознайомитися з пропонованим проектом, при цьому ретельно продумати все до найдрібніших деталей;
проводити якісне з'єднання регістра з трубами, для уникнення можливої течі. Система повинна витримати навантаження до 10 МПа (максимальне значення). Проварюючи стики необхідно стежити за якісним виконанням шва, при цьому не поспішати і не втрачати пильність;
розміщувати систему опалення бажано під однією стіною з невеликим ухилом у напрямку руху теплоносія;
необхідно максимально низько розташовувати систему опалення, мінімізуючи відстань від підлоги, тому, що чим більше діаметр центральної труби, тим менше опір по системі.

Загальні характеристики та параметри моделей регістрів:

діаметр трубопроводу 25 мм. - 160 мм .;
відстань між трубопроводами більше 50 мм .;
допустимий тиск до 10 МПа;
найбажаніший матеріал - використання високовуглецевої сталі.

Виготовлення опалювальної системи своїми руками:

робиться заготівля труб з необхідним діаметром, і виробляються заготовки системи;
внутрішня поверхня труби зачищається, що значно знижує опір для теплоносія;
з усіх торців системи вваривать заглушки, при цьому в деяких висвердлюють отвори під скидання повітряних подушок;
монтуються крани для спуску повітря, і зайвого тиску в системі;
абсолютно всі шви від зварювальних робіт зачищаються і фарбуються антикорозійними матеріалами або олійними фарбами;
також при проектуванні переносних систем опалення необхідно встановити тен потужністю 1.5 - 6 Вт. нагрівається від електроживлення в 220 В, тобто від простої розетки;
в стаціонарній системі, для збільшення тепловіддачі і швидкості прогріву системи додатково встановлюється якісний насос.

Фото: otoplenie-gid.ru, saneo.ru, sati.su, gidotopleniya.ru

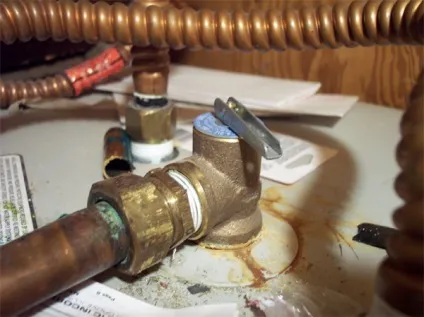

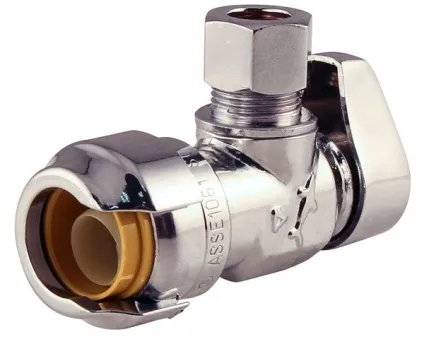

При підборі фитинга враховуються багато параметрів: спосіб установки, призначення, експлуатаційні умови, матеріали, матеріали елементів та інші. Однак, слід врахувати, що використання латунного фітинга допускається тільки в системах з температурою не вище +200 С і робочим тиском не більше 20-ти Бар. Захисне покриття Для того щоб підвищити і так високу опірність латуні корозійних процесів на вироби ...

Найбільш ефективні способи боротьби з гідроударами плавно включати і вимикати воду. Причому це актуально не тільки для промисловості, але і для звичайних користувачів; провести модернізацію системи, що має на увазі під собою монтаж спеціальних амортизуючих приладів у напрямку руху води. Це означає, що частина труби, яка розташована перед термостатом, змінюється на пластикову. Як правило, по довжині цей ...

На жаль, гідравлічні удари в системах водопостачання далеко не рідкість і про це знає більшість людей. Однак, далеко не всі знають про небезпеку гідравлічних ударів і про небезпеку, яку вони несуть, з огляду на те, що це загрожує не тільки виходом з ладу обладнання, а й появи тріщин і деформації труб. Щоб уникнути негативних наслідків потрібно чітко ...

Підключення пристрою до труб гарячої води регулюється СНиПом. У разі установки нового пристрою вам доведеться до трубопроводу прикріпити відрізки труб, а безпосередньо до них змійовик. Сама процедура по підключенню не представляє абсолютно ніяких складнощів. Для цих цілей, вам просто необхідно буде з'єднати кінці ПП труб за допомогою паяльника. З'єднання кінців ПП труб при установці нового ...

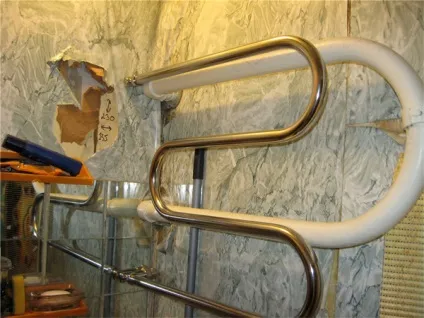

Відомо, що полотенцесушитель у ванній крім сушіння білизни виконує також і ні менш важливу функцію по ліквідації вогкості і підвищеної вологості. Матеріали і інструменти: новий полотенцесушитель; кульові крани - 2 шт .; кронштейни для кріплення; поліпропіленовий фітінг з муфтами для з'єднання; поліпропіленові труби; ножі для того щоб поліпропілен можна було різати; паяльник для пайки ПП труб ....
