Все, що потрібно знати про армування стрічкового фундаменту розрахунок і в’язка арматури

Основна маса стрічкового фундаменту складається з бетону - факт, який відомий всім, навіть людям далеким від будівництва. Але для того, щоб основа будівлі була надійною і довговічною, понад півтора століття тому його стали армувати - робити каркас із сталевих прутів, які підвищують міцність і інші експлуатаційні характеристики фундаменту. Залізобетонні конструкції представляють собою композитне виріб, здатне витримувати різні навантаження, які мають місце навіть для побудованих об'єктів.

Для чого необхідно армування

Фундамент дуже часто відчуває нерівномірне навантаження, викликану або неоднорідністю ґрунту, на якому він зведений, або істотною відмінністю по масі окремих частин зведеного на ньому споруди. В цьому випадку бетон протистоїть стисненню конструкції, а метал - її розтягування. До речі, саме в зоні розтягування найчастіше спостерігаються тріщини, ось чому так важливо проводити армування стрічкового фундаменту.

використовувані матеріали

Все, що необхідно для повноцінного армірованія- арматура, що представляє собою сталеві прути різного діаметру. При зведенні приватних об'єктів заміської нерухомості зазвичай використовують арматуру діаметром від 6-8 мм до 10-14 мм. Для зведення арматурного каркаса (з'єднання всіх прутів в єдину конструкцію) використовують дріт для в'язки арматури, яку найкраще здійснювати за допомогою спеціального гачка.

розрахунок арматури

При розрахунку арматури потрібно враховувати наступне:

• поздовжні елементи каркаса сприймають найбільші навантаження, тому для них потрібно використовувати ребристу арматуру 10-14 мм, в залежності від якісних показників грунту (чим більше розрізняються його характеристика по периметру споруджуваного фундаменту, тим більший діаметр арматури). Ребристі прути дозволяють досягти максимального зчеплення з бетоном;
• арматура, що укладається уздовж периметра, повинна відступати від дна траншеї, стінок опалубки і верхньої частини майбутнього підстави не менше ніж на 50 мм. Це дозволить приховати сталеві прути в масі бетону, убезпечивши їх від корозії. У той же час потрібно враховувати, що максимальна зона розтягування фундаменту знаходиться на його поверхні, тому не варто занадто сильно поглиблювати арматуру в бетонний масив;

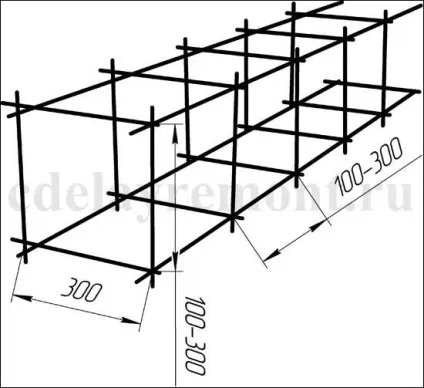

• виходячи з попередньої рекомендації, для фундаменту з шириною стрічки в 400 мм відстань між поздовжніми прутками в одній горизонтальній площині складе 300 мм, у вертикальній - від 100 до 300 мм в залежності від глибини фундаменту, величини майбутньої навантаження на підставу, а також складу грунту, на якому він зводиться;
• в якості поперечних і вертикальних елементів каркаса можна використовувати гладкі прутки діаметром 6-8 мм, тому що вони сприймають значно менше навантаження, ніж поздовжні, і при цьому дешевше;
• відстань, як між поперечними, так і між вертикальними елементами арматури витримується в районі 100-300 мм. Іноді допускається збільшити їх до 500 мм.

Підрахувавши кількість прутків однієї довжини, і помноживши його на величину довжини нескладно провести досить точний розрахунок арматури для стрічкового фундаменту.

технологія армування

З огляду на те, що в більшості випадків ширина смуги стрічкового фундаменту не перевищує 400 мм, а глибина - 1200 мм, рекомендується використовувати три пари поздовжньо орієнтованих прутів арматури діаметром 10-14 мм, які, в свою чергу з'єднуються між собою 8 мм арматурою. Правильна технологія армування має на увазі створення сталевого каркаса, ширина якого як мінімум удвічі менше висоти. З огляду на велику довжину і порівняти малу ширину смуги фундаменту, вона схильна до поздовжнім растяжениям більшою мірою, ніж поперечним. Тому можна цілком обґрунтовано зробити висновок: в 90% випадків вертикальні і поперечні елементи каркаса - всього лише конструктивні елементи, основне призначення яких полягає в створенні його форми. Саме з цієї причини на них можна непогано заощадити.

Один з найбільш проблематичних ділянок каркаса фундаменту - його кути. Справа в тому, що оптимальний варіант має на увазі армування кутів гнутими прутами арматури, що з'єднують дві сусідніх частини каркаса. Втім, багато будівельників вважають за краще не ускладнювати собі життя і укладають арматуру під прямим кутом один до одного - поганих відгуків про роботу зведених таким чином фундаментів поки не спостерігається.

в'язка арматури

Якщо площа майбутнього фундаменту велика, вам доведеться чимало потрудитися над створенням каркаса. Оптимальний варіант зв'язку всіх елементів - використання дроту для в'язки арматури і спеціального гачка. Останній являє собою нехитрий інструмент, який можна придбати за 100-200 рублів в будь-якому будівельному магазині.

Зазвичай при в'язанні арматури використовують шматок дроту довжиною 30 см. Перед скручуванням її складають удвічі і, вдев петлю в гак, обертають вільні два кінці дроту по діагоналі хрестовини. Після цього кінці дроту заводять в гак для в'язки арматури, який згодом провертають до створення повноцінного з'єднання.

Втім, можна знайти і більш зручний варіант в'язки, наприклад, скориставшись спеціальними насадками на шуруповерт або електричними гачками - процес піде набагато швидше. З'єднувати прути зварюванням не рекомендується, але багато будівельних компаній нехтують цією порадою в силу простоти технології виготовлення каркаса для фундаменту. Якщо хочете варити арматуру перед покупкою сталевих прутків, обов'язково проконсультуйтеся з продавцем - витримує дана продукція зварювання і не втрачає свої властивості?

Коли каркас готовий, можна приступати до наступного етапу!
