Все про материнські плати
- З чого складається материнська плата
- Класи материнських плат
- Як вибрати материнську плату
- Як визначити згоріла материнська плата
З чого складається материнська плата

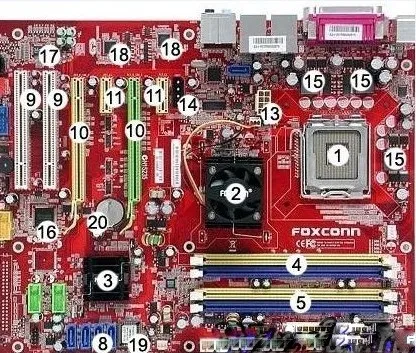

Кожен користувач повинен знати, що таке материнська плата, і де які роз'єми знаходяться, для чого вони потрібні. На прикладі материнської плати фірми foxconn, спробую розповісти де що знаходиться, і для чого вони там знаходяться.
1 - сюди вставляють процесор, а зверху одягається кулер (вентилятор);
2 - північний міст;
4 і 5 - сюди вставляється оперативна пам'ять;
6 - сюди вставляється флоппі-дисковод (були такі раніше);
7 - роз'єм для підключення жорсткого диска IDE;
8 - роз'єм для підключення жорсткого диска SATA;
9 - PCI слоти (для підключення мережевих, звукових карт, TV-тюнера і т.п.);
11 - слоти PCI-Express x1 (для підключення мережевих, звукових карт і т.п.);
12 - роз'єм для блоку живлення;
13 - додатковий роз'єм живлення для процесора;
15 - стабілізатор напруги;
16 - контролер для інтерфейсу Fire-Wire;
17 - контролер, який відповідає за аудіо;
18 - контролер, який відповідає за мережу;
20 - батарейка, яка потрібна для збереження налаштувань BIOS;
Класи материнських плат
Можна розділити материнські плати на три класи бюджетна, середня і наворочена донезмоги. Давайте розберемо кожен клас:
Бюджетна - материнська плата, «урізана», впаяні тільки основні роз'єми по одній штуці, добре підходять для офісних комп'ютерів, нічого зайвого немає, навіть радіаторів немає.
Середня - для звичайних користувачів персональних комп'ютерів, є всі необхідні слоти, мости обвішані радіаторами, слоти для пам'яті аж чотири штуки, pci-x в кількості одна штука.
Як вибрати материнську плату
При виборі материнської плати, потрібно ясно розуміти, що ви хочете отримати на виході, а також передбачати варіант розвитку. Припустимо, у вас вже чотири жорсткі диски, і ви в майбутньому плануєте покупку ще одного, потрібно врахувати факт присутності ще одного додаткового роз'єму для майбутнього жорсткого диска.
Коли вибираєте материнську плату, звертайте увагу на бренд. Давайте розглянемо пару брендів і порівняємо їх між собою.
Intel - Світовий виробник. Його всі люблять, якість на вищому рівні, дає тривалу гарантію на свою залізо, але дорога в ціні. Ціна завищена тому, що ця одна з перших компаній, яка вийшла на ринок з даною продукцією, я б не взяв материнську плату цього виробника, так як я з середнього шару населення.
Asus - Хороша компанія, продає якісне і недороге залізо. Мій вибір падає на цей бренд, постійно тільки його беру. Розрахований на середній клас населення.
Gigabyte - Стикався я з цією компанією, залізо, м'яко кажучи, одноразове. Ця компанія любить випускати різнокольорові деталі, так, що якщо побачите материнську плату всіх кольорів веселки, проходите мимо.
Як визначити згоріла материнська плата
В один прекрасний день, ви включаєте комп'ютер, а він вам пише «немає сигналу» причин може бути дві: згорів монітор або щось трапилося з материнською платою.
Як перевірити монітор думаю, ви самі здогадаєтеся, просто увіткнути інший або придумати, що-небудь ще.

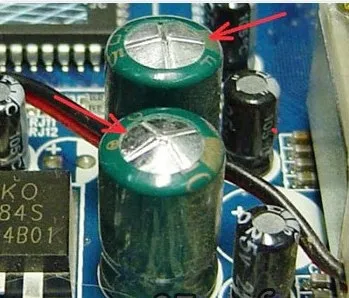

Як зробити первинну діагностику системного блогу. Давайте розкрутимо системний блок, знімаємо бічну кришку, там ви побачите вашу материнську плату. Дивимося на неї уважно, чи немає роздулися конденсаторів, а це такі круглі барила:

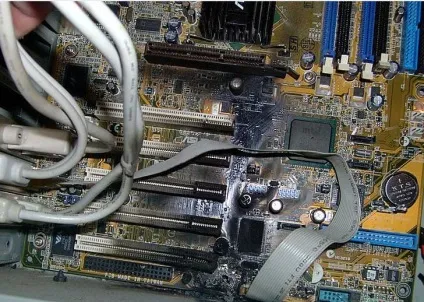

Подивіться на південний міст, що не підправлений він, загалом, дивимося уважно на кожну деталь і, якщо неозброєним оком нічого підозріло немає, то сміливо йдемо в сервісний центр і нехай там її протестують. Нові материнські плати не так просто спалити, щоб було видно результат, а ось так от виглядали материнські плати минулого покоління після короткого замикання.
Або її поклали в багаття?
