Ворота своїми руками на дачі види, креслення, виготовлення

Закінчуючи будівництво паркану навколо приватного будинку або дачі, ви неминуче підходите до установки в'їзних воріт. В ідеалі їх розміри і спосіб монтажу необхідно продумати заздалегідь, щоб з боків отвору встановити потужні стовпи для навішування полотен. Але крім традиційної двостулкових конструкції існують і інші варіанти, які ви можете реалізувати самостійно. Який з них краще вибрати і як потім зробити ворота своїми руками - ось питання, які розкриваються в нашій статті.

різновиди конструкцій

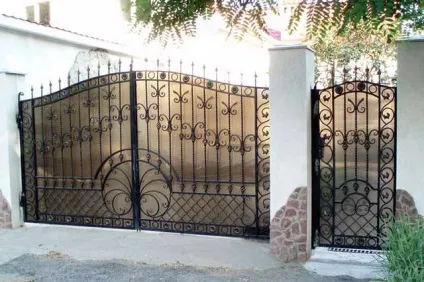

Всі ворота, монтовані на в'їзді у двір, розрізняються за двома ознаками: способом відчинення стулок і матеріалів, використовуваних для виготовлення. Як правило, вибір матеріалів питань не викликає - зазвичай полотна роблять металевими, дерев'яними або комбінованими. У недорогих конструкціях залізний каркас зашивається деревом, сіткою - рабицей або профнастилом. Більш дорогий і красивий варіант - рама з елементів холодного кування, облицьована полікарбонатом, як це зроблено на фото.

За способом відкриття ворота бувають такі:

• орні двостулкові з окремою або вбудованою хвірткою;
• відкатні;
• підвісні;
• консольні (розсувні)

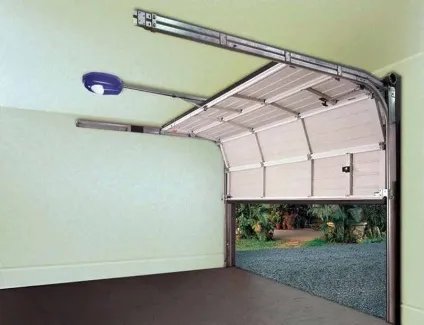

Довідка. Існує ще один різновид воріт, що встановлюється в гаражах і боксах, - підйомно-поворотні. Вони виробляються з суцільними і секційними полотнами, але для дворових проїздів не застосовуються через обмеження по висоті.

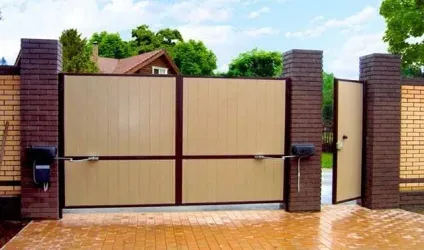

Завдяки тому, що багато фірм освоїли виробництво різноманітних електроприводів, будь-який з перерахованих видів воріт можна переробити в автоматичні. Для цього доведеться замовити або купити комплектуючі з автоматикою та правильно змонтувати їх у відповідності зі схемою.

ворота двостулкові

Завдяки популярності воріт з двома навісними полотнами їх пристрій добре всім відомо і не вимагає докладного опису. Тому відразу перерахуємо їх переваги:

• це найдешевша конструкція (якщо не застосовувати ковані деталі та інші дорогі матеріали);
• вона проста у виконанні і не займає зайве місце вздовж паркану;
• в залежності від положення петель стулки можуть відкриватися як всередину, так і назовні;
• всі елементи конструкції можуть бути виконані з дерева;
• є можливість автоматизувати відкривання за допомогою електричних приводів.

Примітка. Автоматичні розсувні ворота вільно відкриваються ручним способом, якщо немає електроенергії.

Основний недолік цього варіанту - провисання полотен з плином часу, чому деталі запорів і засувок не збігаються і починають підклинювати. Так що вертикальні опори доводиться робити досить надійними, а стулки - легкими. З тієї ж причини хвіртку не вбудовується в ворота, а ставлять окремо.

Відкатні та підвісні системи

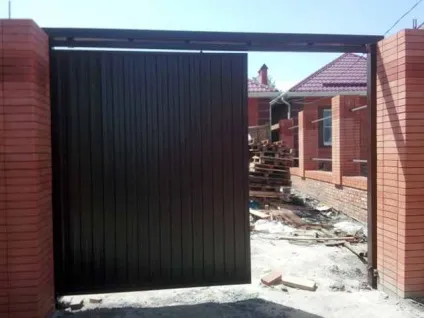

Ми об'єднали ці два варіанти, тому що вони схожі за принципом роботи. У першому випадку єдина стулка, що перекриває в'їзд, рухається на роликах по укладеному на землі рельсу, а в другому - їздить по горизонтальній балці, встановленої над отвором. Обидві зсувних конструкції дозволяють автоматизувати процес відкривання і не потребують простору для розорювання полотен.

Оскільки стулка в будь-якому випадку спирається на роликовий механізм і від'їжджає в сторону під впливом електроприводу, її вага не грає особливої ​​ролі. Так що полотно відкатної системи можна цілком варити з металу і прикрашати куванням не боячись, що стовпи просядуть. З точки зору безпеки такі ворота вважаються вельми надійними.

У кожній з цих конструкцій є один істотний недолік, через який підвісні і відкатні ворота рідко хто виготовляє своїми руками:

1. Рейок, що знаходиться на одному рівні з бетонним покриттям, влітку засмічується брудом і сміттям, а взимку забивається снігом і льодом. Його необхідно постійно очищати.
2. Верхня балка з підвісним механізмом мало того що обмежує розмір в'їжджає транспорту, але і псує зовнішній вигляд фасадної частини паркану.

Треба розуміти, що вартість комплектуючих для подібних воріт - електродвигунів, приводів і механізмів - досить висока. За ті ж гроші краще зварити і поставити розсувну систему, про яку розповідається далі.

консольний варіант

Тут стулка консольної системи при відкриванні теж йде в бік. Але при цьому вона ніяк не пов'язана із землею і не підвішена до балки, а тому позбавлена ​​недоліків воріт. Полотно утримується в горизонтальному положенні за рахунок залізобетонного фундаменту, влаштованого за межами в'їзного прорізу, а його переміщення забезпечує роликовий механізм з двигуном.

Пристрій від'їжджаючої консолі, зображене на картинці, передбачає фіксацію нависає стулки в закритому стані. Для цього на протилежній опорі встановлені спеціальні затвори - уловлювачі. Щоб електродвигун міг відкривати отвір на всю ширину, до нижньої або середньої частини полотна прикріплена зубчаста рейка, що входить в зачеплення з шестірнею приводу.

Виготовляємо розсувні ворота

Якщо ви вмієте справлятися зі зварюванням, то найпростіше побудувати легку двостулкову конструкцію з прямокутних труб з обшивкою профнастилом. Щоб перекрити стандартний отвір шириною 3,5 м на висоту до 2,5 м, вам знадобляться наступні матеріали:

• профільна труба 10 х 8 см при товщині стінок 4-5 мм - для вертикальних опор;
• профіль 60 х 40 х 3 мм на збірку каркаса;
• профнастил стіновий С8 ... С20 з металу товщиною 0,4-0,5 мм;
• листове залізо для козирків, петлі і саморізи.

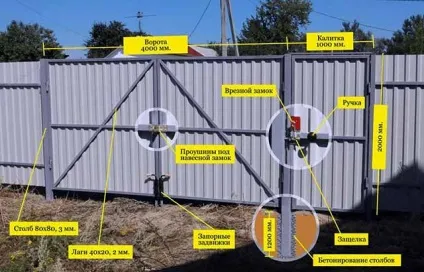

Складальна схема воріт

Порада. На стовпи замість квадратних труб можна застосувати куточок 9 х 9 см, зварений попарно «коробочкою».

Також приготуйте пісок, щебінь і портландцемент М400 для бетонування опор при установці воріт. Тепер приступаємо до виготовлення.

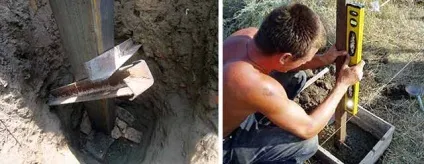

Етап перший - монтаж опор

Насамперед підготуйте стовпи, відрізавши металопрофіль необхідної довжини. Вона вважається так: підземна частина повинна складати 1/3, надземна - інші 2/3. Тобто, при висоті огорожі 2 м довжина заготовки на опору вийде 3 метри. Далі дійте так:

1. Вирийте або пробурити ями потрібної глибини перетином 350-400 мм, підсипте дно щебенем і утрамбуйте.
2. Встановіть стовпи, вивірені їх по вертикалі з 2 сторін і зафіксуйте в такому положенні (можна заклинити каменем або підварити сталеву підпірку).
3. Стінки ям оберніть шаром руберойду для гідроізоляції майбутнього фундаменту.
4. Зробіть бетонну суміш у співвідношенні 2,5 відер піску + 4,5 відер щебеню на 1 відро цементу. Заповніть ями розчином.

Поки відбувається повне застигання бетону (3-4 тижні), у вас є час зайнятися виготовленням стулок.

Крок другий - складання полотен

Даний етап починається так само, як попередній - з різання профілів. Візьміть за основу поданий нижче креслення, розмітьте і поріжте труби в розрахунку на 2 однакових стулки. Єдине, що вам доведеться зробити самостійно - підігнати креслення під свої розміри отвору.

Як зробити стулки розпашних воріт:

1. Всі заготовки першого полотна укладіть в проектне положення на рівному майданчику.
2. З'єднайте деталі прихватками, приставляючи кутник. Перевірте довжину діагоналей і при необхідності поправте рамку, а потім прихопіть укоси для жорсткості.
3. Проваріть всі шви остаточно, прикріпіть засуви і ручки.
4. Зачистіть каркас від іржі і пофарбуйте його з аерозольного балончика за 2 рази.

На цьому кресленні вирішено питання просідання стовпів шляхом жорсткості підземної зв'язкою

В останню чергу наріжте за розмірами профлист і прикрутіть його до рами самонарезающими шурупами з фарбованої головкою під ключ. Таким же чином зберіть другу стулку і хвіртку.

Останній етап - складання

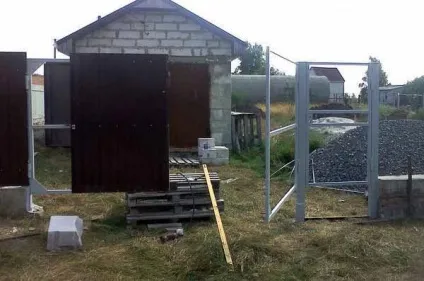

Вуличні ворота бажано монтувати удвох з помічником, самому піднімати і вирівнювати габаритні деталі незручно. Спочатку призначте готові полотна до стовпів і зв'яжіть всі конструкції дротом. Далі дотримуйтесь такий порядок:

1. Чітко виставте всі елементи в проектне положення, застосовуючи будівельний рівень і підкладки різної висоти. Мінімальний зазор між рівнем землі і стулкою - 5 см.
2. По черзі прикладіть петлі до стовпів і зафіксуйте їх зварюванням. Потім візьміть навіси до відкривається частини.
3. Перевірте працездатність воріт повним розорювання, а потім приварити петлі остаточно.
4. Зачистіть все незабарвлені елементи - стовпи і профілі навколо навісів. Нанесіть на них ґрунтовку і 2 шари фарби.

Після закінчення збирання слід регулювати деталі запорів, щоб вони поєднувалися між собою. Зверху на стовпи приваріть козирки, щоб всередину не потрапляла вода. Для захисту торців профлиста від корозії на них можна встановити спеціальні П-подібні профілі з фарбованого металу (є у продажу).
