Волочильний стан - характеристики і застосування

Сьогодні виробництво металевих виробів є найбільш затребуваною галуззю виробництва. До цих типів виробництва можна віднести і виготовлення таких виробів з металу, як дріт, залізні прути, профільного матеріалу і труби не дуже великі по діаметру. Варто зазначити, що для виготовлення всіх цих металевих виробів потрібна наявність спеціального обладнання, до нього безпосередньо відноситься волочильний стан.

Пристрій волочильного стану.

Дане обладнання призначене для того, щоб протягувати виріб через так звану волоку, іншими словами спеціальний вічко, при цьому розмір його перетину є меншим, ніж розмір перетину вихідного матеріалу. Волочильні стани, в безпосередній залежності від їх принципу роботи можуть поділятися на стани рух металу, в яких є прямолінійним. І стани, в яких обробляється метал намотується на барабанне пристрій.

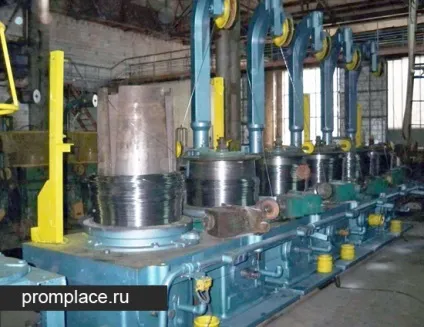

Другий тип волочильних станів, метал в яких намотується на барабанне пристрій, використовується найбільш часто для виготовлення таких матеріалів, як металевий дріт, а так само спеціальний профільний матеріал. Варто зазначити, що даний тип стану можна, в свою чергу, поділяти на стани одноразової дії. На багаторазові стани, які працюють з ковзанням. На стани багаторазові, які працюють без ковзання, і нарешті, на стани багаторазового дії, які працюють з протинатягненням.

Дане обладнання включає в себе три основних робочих елемента, цими робочими частинами є пристрій для розмотування металевого матеріалу, сама частина, яка виробляє волочіння, і пристрій для намотування готового виробу.

Принцип роботи волочильного стану.

Принцип роботи даного пристрою виглядає наступним чином. Матеріал підлягає волочіння через корзину приймального відділення а також через спеціальні роликові пристрої, що направляє характеру видається на ролик, і далі на ролик встановлений в каретці компенсуючого типу. Вже з цієї каретки матеріал видається прямо на саме волочильний пристрій.

Використання такого органу, як компенсує каретка важливо для того, щоб запобігти обрив дроту, в разі різкого гальмування волоки або різкої зупинки роботи всього пристрою. Суть цього робочого механізму надзвичайно проста: під час раптової зупинки при подачі заготовки, блоки обладнання ще якийсь час продовжують обертання і відповідно вимагають видачі ще якогось певного кількості заготовочного матеріалу. В цей час каретка компенсуючого типу волочильного стану виробляє рух у напрямку вгору і таким чином звільняє необхідну кількість матеріалу, який власне надходить на волочильний пристрій і таким чином обрив не має місце.

На останній стадії волочіння матеріал проходячи підданий волочіння надходить на нижній волочильний барабан здвоєного типу, після чого за допомогою ролика перекидного типу він видається на барабан розташований вгорі, який є накопичувальним. Саме за допомогою того, що верхній барабан накопичує дріт, її можна буде подати в разі різкого гальмування пристрою.

Після процедури волочіння, дріт видається на спеціальне рихтувальних пристрій, який служить для того, щоб надавати виробу вигини і задану форму. Робота волочильного стану відбувається безпосередньо від електричного двигуна.
