Стійкість і надійність роботи земляного полотна багато в чому залежать від наявності та справності водовідвідних пристроїв і споруд. Притікає до земляного полотна поверхнева вода призводить до розмивів, деформацій і руйнувань земляного полотна. Боротьба з проникла в грунт водою складніше і дорожче заходів щодо відведення поверхневої води. Для захисту земляного полотна від атмосферних вод, від розмивів ними і проникнення води в грунт в першу чергу здійснюють планування всіх поверхонь земляного полотна, поло-си відведення, берм, резервів, кавальєрів, водозбірних і водовідвідних пристроїв. Для цього всі ці поверхні повинні мати такі поперечні і поздовжні ухили, які забезпечують швидкий відтік поверхневих вод від земляно-го полотна. Необхідні величини цих ухилів наведені в пп. 1.2.2-1.2.5.
Для перехоплення, збору і відводу поверхневих вод застосовують различ-ні пристрої і споруди: канави, лотки, спеціальну планування зем-ної поверхні, пристрої зливової (дощової) каналізації (зазвичай на території станції).
Канави (водовідвідні, кювети, нагірні) - найбільш поширений-ні пристрої для збору і відводу води. Форма їх, як правило, трапеції-їдальня, а розмір визначається на підставі гідравлічних розрахунків.
В умовах обмеженого простору (в населених пунктах, на станціях), а також при слабких грунтах, нездатних утримати укоси канави, замість відкритих канав застосовують водовідвідні лотки.

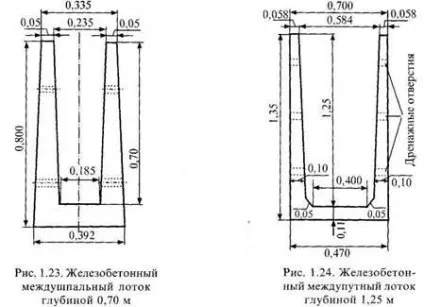

Лотки можуть мати трапецеидальную і прямокутну форми. Желе-зобетонние лотки застосовують двох видів: міжшпальні (рис. 1.23) і між-дупутние (рис. 1.24).
Міжшпальні лотки мають глибину 0,35, 0,50 і 0,70 м. Для збору грунтових вод в бічних стінках лотка є дренажні отвори. За стінками лотка відсипав фільтри з піску, гравію або щебеню, предохра-няющие лотки від засмічення через дренажні отвори.
Міжколійних лотки (рис. 1.24) випускають глибиною 0,75, 1,25 і 1,50 м при довжині блоків (секцій) 1,00 і 2,00 м.

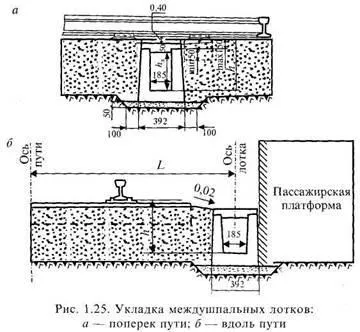

На станційних майданчиках міжшпальні лотки застосовують для відводу води від стрілок. Уздовж шляхів - поблизу платформ, будівель, навантажувальних пло-щадок і в понижених місцях при пилкоподібний профілі основний май-ки укладають міжшпальні і міжколійних лотки. Схеми установки меж-дупутних і міжшпальних потоків представлені на рис. 1.25 і рис. 1.26.

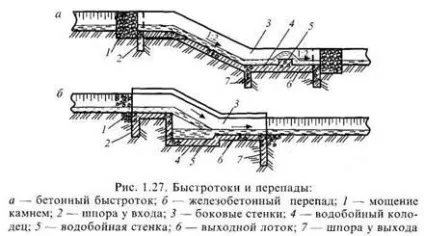

Поздовжні ухили канав для забезпечення стоку води і виключення за-іліванія роблять не менше 0,003 для водовідвідних і нагірних канав, 0,002 на болотах і 0,001 у виняткових випадках. При крутому ухилі местноси-ти, щоб не робити дорогого зміцнення канав, їх влаштовують участ-ками з пологими схилами, що виключають розмив дна і укосів канав. На стиках цих ділянок споруджують швидкотоки або перепади (рис. 1.27), по-зволяет на короткій ділянці швидко перепустити воду в ніжерасполо-женную канаву.
Швидкотоки (рис. 1.27, а) - порівняно короткі канави (лотки) зі збірних або монолітних конструкцій, що мають великі поздовжні ук-лони 0,08-0,1. Тому в швидкотоків розвиваються великі швидкості ті-чення води, що викликає необхідність в кінці їх влаштовувати водобійні уступи, водобійні стінки або водобійні колодязі.
Перепади (рис. 1.27, б) - пристрої з одним або декількома уступу-ми, що дозволяють на невеликій відстані значно знизити ско-кість поточної води. Вода за уступом рухається з відривом від дна. У необ-дімих випадках влаштовують водобійні стінки.
Для захисту земляного полотна від шкідливого впливу грунтових вод застосовують пристрої, які називають дренажними, і служать вони для зниження рівня, перехоплення і відводу грунтових вод.

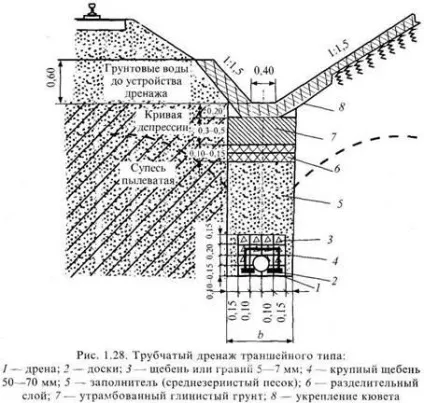

Для зниження рівня ґрунтових вод під основним майданчиком земляного полотна найбільшого поширення набули подкюветние дренажі (рис. 1.28). Під кюветом робиться траншея під дренаж, верхня частина заповнюється глиною, щоб поверхневі води не проникали в дренаж. Нижче цього шару розташований
шар з двох шарів дерну, повернутих корінням догори, для запобігання від ЗАСТ-ренію наступного шару - дренажного заповнювача з дрібного гравію або круп-нозерністого піску. Грунтові води під дією сили тяжіння фільтрують в заповнювач і збираються на дні дренажу. Для збору і відводу води укладають дренажну трубу. Найбільшого поширення набули труби керамічні, азбоцементні трубофільтри з крупнопористого керамзитобетону.
Труби оточені дренирующим матеріалом. У самій труби укладаючи-ють прогрохоченний щебінь або гравій розміром 50-70 мм. Потім ще-Бень або гравій з частинками 5-7 мм. Це виключає потрапляння грунту і дрібних частинок заповнювача в трубу. Отвори в дренажних трубах рас-вважають в нижніх і бічних, але не в верхніх частинах труби, щоб вмес-ті з водою в дрену не потрапляли частинки грунту і заповнювач.
Для того щоб стежити за роботою дренажів і проводити їх систематичної-чний прочищення, влаштовують оглядові колодязі.

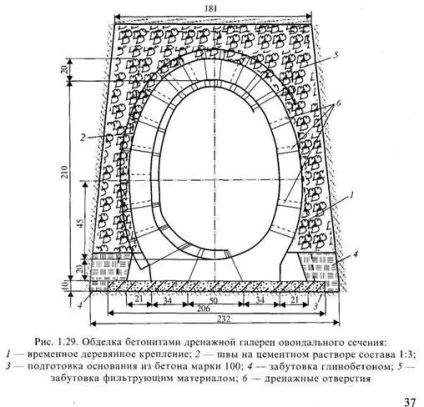

Якщо грунтові води залягають на глибині від 6 до 10 м, влаштовують дере-ційний галереї (рис. 1.29). Розміри галереї повинні забезпечувати можли-ність проходу людини (висота 1,5 1,7 м).
