Слова з жартівливої пісні «Без води - і ні туди, і ні сюди» на ділі виявляються цілком серйозною констатацією. Там, ще є водопровід, - менше і клопоту. Там же, де його немає, про видобуток води доводиться дбати самому.
Особливо великі обсяги води потрібні в літній період на дачі, в саду, городі, так як багато рослин вимагають регулярного поливу, адже розраховувати на своєчасне випадання дощів принаймні наївно.
Добувати ж (піднімати) воду, як правило, доводиться звідкись знизу: з колодязя, свердловини, річки, озера. Піднімати її до місця накопичення або споживання відрами важко і непродуктивно, а часом і неможливо (наприклад, зі свердловини). Полегшити її доставку наверх в необхідній кількості покликані насоси, типів і видів яких - безліч. Є навіть такі, які використовують енергію вітру, поточної води і навіть сонця. Але як часом для пересування виявляється незамінний велосипед, так і для підйому води звичайний поршневий ручний насос є найбільш підходящим і доцільним.

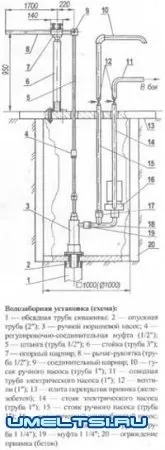

У запропонованій установці він теж присутній, хоча і не як головний «вододобивающій» механізм, а як допоміжний. По-перше, підстраховує основний відцентровий електричний насос на випадок перебоїв у подачі електроенергії, а по-друге, служить для попереднього наповнення водою опускний труби і всієї системи, щоб відцентровий насос потім міг качати її зі свердловини.
Особливість конструкції установки полягає ще і в тому, що найбільш складні (а значить, і цінні) механізми - насоси, як ручної, так і електричний, змонтовані в досить глибокому, закритому залізобетонною плитою, бетонному приямку, важкодоступному при несанкціонованому доступі в нього. Це важливо в дачно-садовому господарстві, яке часто залишається на тривалий час без нагляду. Утеплення приямка при такій його глибині забезпечує незамерзання води і цілорічну експлуатацію установки.

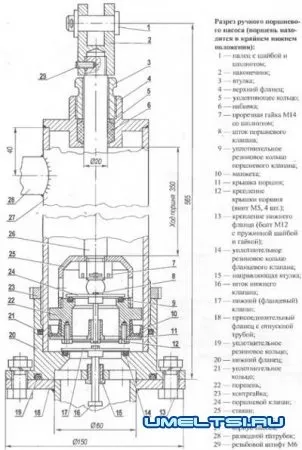

Пристрій відцентрового електричного насоса описувати немає необхідності - він заводського виготовлення і пристрій ручного насоса зрозуміло з креслення, на якому представлений його розріз. Зображення всіх складальних одиниць виконані в масштабі по відношенню один до одного і прив'язані до внутрішнього діаметру корпусу. Конструкція насоса, в общем-то, тривіальна. У порівнянні з подібними механізмами, трохи ускладнений поршневий вузол, але це окупається значним розрідженням усередині системи і високим коефіцієнтом корисної дії. Цим насосом можливий підйом води з глибини до 10 м.
Як було сказано раніше, установка може експлуатуватися в двох режимах: ручна закачування води і електричним насосом. При першому вентиль стояка електронасоса повинен бути закритий, а ручного відкритий. При другому режимі навпаки.
Перед хитанням води електронасосом система заповнюється водою за допомогою ручного насоса при його закритому вентилі стояка. Потім рукоять встановлюється в горизонтальне положення (а отже, поршень в камері - в проміжне) і включається електронасос.
В.ХОРТ, м К і в в
Креслення водяного насоса
