Візок для коня своїми руками

«Візок для коня своїми руками»

Почнемо з того, що наш кінь Зірочка в возі не заїжджаючи. Настав час це виправити. Кажуть (професіонали), що заїжджати кінь найкраще взимку, в санях по глибокому снігу, (зрозуміло, для того щоб дуже не гуляла і не понесла). Але поради порадами. а якщо приспічило заїжджати зараз, то потрібна візок. Причому, чомусь, завжди хотілося щоб конячка возила нас в легкій двуколочке. Пошук по інтернету показав, що б / у особливо не знайдеш (а якщо і знайдеш то за ціною нової. А може погано шукали?), А нові які по бюджетні (до 50 тис. Руб.) Здаються не зовсім надійними. Ті, які здаються надійними-автомобільними цінами (дуже лякають). Знову ж таки, спробувати замовити десь по-близькості - місцевих умільців НЕ знайдеш, та й хто взявся б, той з двоколка справи не мав. Загалом прийшло рішення робити самому щось «напів-тимчасове». Тобто поки хоча б привчити коня щось возити за собою, але і в той же час, перевірити конструкцію на майбутнє (до виготовлення більш серйозної двоколки), щоб можна було її все-таки використовувати (а може надалі і лошати привчати ). Отже, візок готова. Вийшла, як і планували, легка і досить надійна (для своєї «місії») двуколочка. Розміри (знову ж таки, як і планувалося) невеликі (особливо для наше коні), але, як то кажуть, «випробувальний зразок». Ну, перейдемо до самої конструкції.

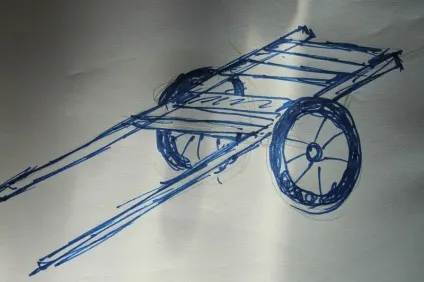

За основу була взята конструкція звичайної брички або може «гарби». Взагалі помічено, що все, що «народне» відрізняється своєю простотою і практичністю. Ось і тут конструкція до «болю» проста і надійна.

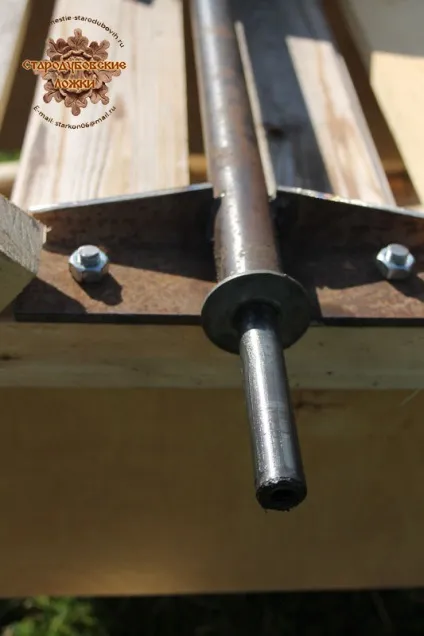

На початку ходова частина. Була взята труба в діаметрі 40мм і два колеса з осями від звичайної будівельної тачки. Осі з коліс виймались і на них наварюють шматки труб таким діаметром, щоб потім можна було засунути в 40мм трубу. Виходили як би дві посилені осі, які вставлялися в основну трубу (40мм) і теж обварюються. Центрування не ідеальна, але 120 км / год не ганяти Ось ми маємо вісь 40мм з двома колесами між якими 85 см.

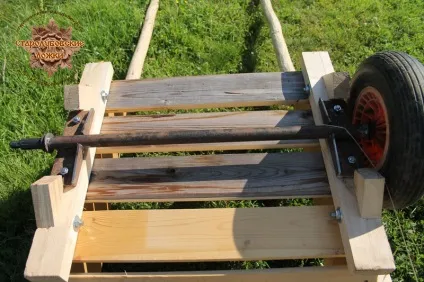

Власне, відстань і вибиралося з урахуванням міцності коліс (капронові втулки), щоб не було занадто широко між ними. відповідно по-менше навантаження. Звичайно ж для повноцінної двоколки я буду робити вісь з цільного прутка. Замовляти токареві під «ураловскіх» колеса ... Далі на трубу-вісь наварюють два майданчики з куточка 70 Х 70 мм і довжиною 30 см з отворами під болти 12 мм. Майданчики, власне, повинні бути паралельні один одному якомога точніше (я прихоплював зварюванням, а потім клав на рівний стіл, якщо було не рівно, то заново). Металева частина готова. Тепер дерево. Для основного каркасу використовував березу, дощечки для седушкі і підлоги з сосни, колеса захистив фанерою, ну і голоблі з сухих стовбурів ялинки.

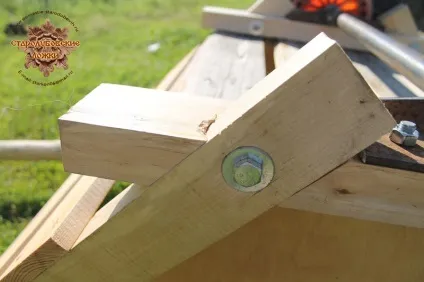

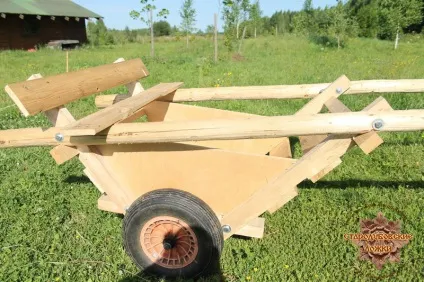

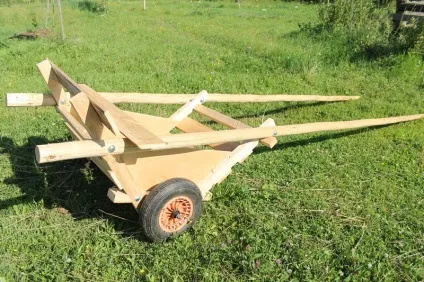

На майданчику осі кріпиться V -образна конструкція з березових брусків 40 Х 65 мм. Всі елементи вп'ялися один в одного і закріплені болтами 12 Х 100, 120 мм.

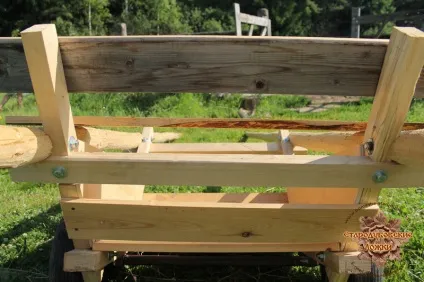

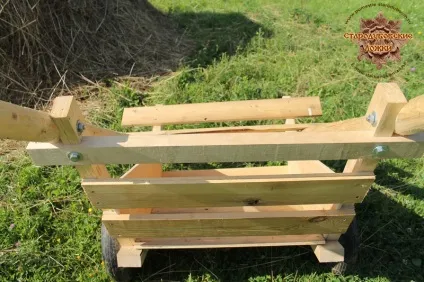

Вийшло, що на осі з колесами коштує дві дерев'яні V-подібні конструкції. Тепер їх пов'язуємо між собою спереду і ззаду такими ж брусками з берези і скріплюємо так само болтами. Кінці брусків обрізаються не "урівень», а залишаються стирчати.

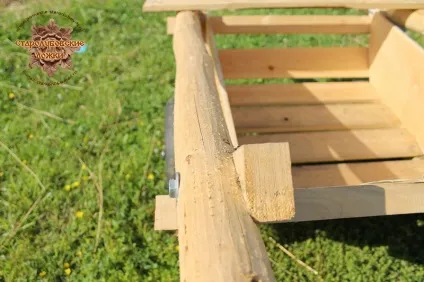

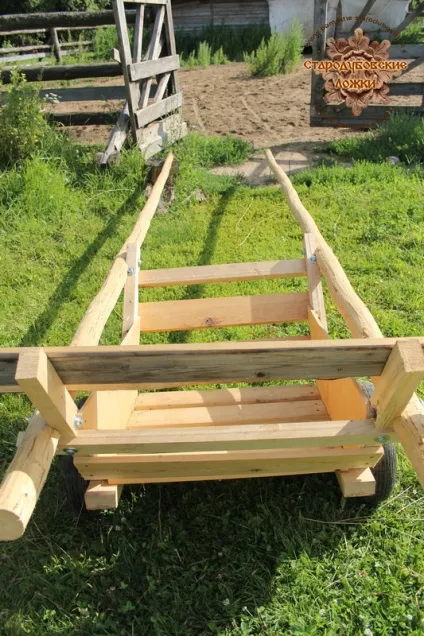

Кріпимо голоблі. Виставляємо візок на більш менш рівну поверхню і кладемо голоблі на поперечні бруски (ось чому ми залишили стирчати кінці). Кінці оглобель теж спиратися на якусь рівну поверхню. Загалом, чим рівніше

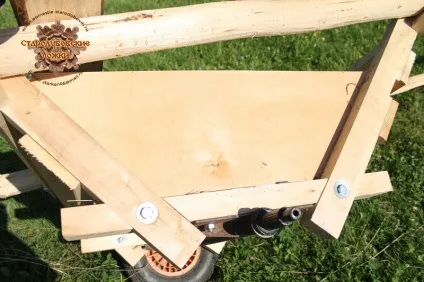

виставимо, тим рівніше буде майбутня двуколка.Дліну оглобель краще робити з запасом. Обрізати можна вже після примірки на коні. Виставивши голоблі, відзначаємо місця зіткнення з V - образною конструкцією і трохи (щоб не послабити голоблі) вибираємо (приблизно 1 см). Прикладаємо на місце і свердлимо отвори під болти. Стягаємо болтами. Все каркас повністю готовий. Залишається обшивка. Пол і сидіння я зробив з дощечок 150 Х 25мм. Колеса закрив фанерою. Все це по-простому на саморізи.

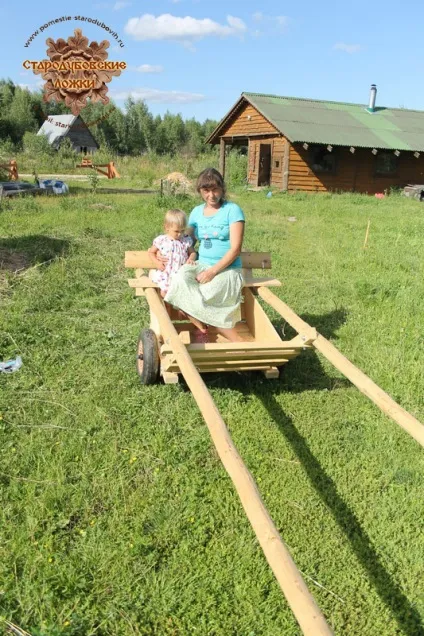

Ось і вийшла наша двуколочка. Дешево й сердито. Запрягали сусідську кінь в «Руську упряж» отримали море задоволення від їзди. Хід дуже приємний. Після давали знайомим руками потягати візок, і всі були здивовані її легкістю, при цьому сідали двоє дорослих і дитина, і зусилля додавалося тільки тягове. Ваги немає взагалі. Баланс вийшов ідеальний. Далі випробування тривало на перевезення сіна. Так як наша «бариня» (кінь) ще до візка не привчені, то сіно вожу сам на нашій двоколці. Навантажую стільки, що поки не починає падати. І знову ж таки, зусилля на підйом оглобель мінімальне, тобто для кінської спини як пушинка.

Коли шукали двоколку в інтернеті мріяв про якусь ось такою статтею з докладним описом конструкції і розмірів, тепер ось із задоволенням ділюся цією інформацією з вами. Комусь може стати в нагоді.
