Для визначення обсягів земляних робіт по влаштуванню котлова-нів під водопровідно-каналізаційні споруди або траншеї для про-кладки мереж водопроводів і колекторів необхідно знати їх основні розміри - ширину, довжину і глибину.
Розміри котлованів визначають виходячи із загальних розмірів споруд,-вання в плані, глибини його залягання, крутизни укосів, а також прийнятих методів виконання основних виробничих процесів. При цьому враховують схему зведення майбутньої споруди, визначальну схе-ми руху кранів та інших машин при монтажі збірних або зведенні монолітних споруд, установки опалубки, риштувань та помосту.
При влаштуванні систем водопостачання та водовідведення можна виділити наступні чотири основні схеми їх зведення. Схема I (кільцева) - кран і транспортні засоби при зведенні споруди переміщуються навколо нього по бермі котловану, не заїжджаючи на його дно; схема II - механізми рухаються по дну котловану за межами со-споруд, по його периметру; схема III - механізми в процесі строительст-ва споруди переміщуються безпосередньо по його днища; схема IV пре-передбачати монтаж споруди одночасно, тобто паралельно працюю-ські двома кранами, при якому конструкції крайніх стін і примикають-ного прольоту споруди монтуються першим краном з пересуванням його і транспортних засобів по бермі котловану, а конструкції всередині споруди - другим краном, що пересуваються по днищу споруди.
За схемою I зводять зазвичай невеликі споруди, ширина кото-яких в плані або діаметр не перевищує 15 м. Розміри котло-вана (ширина Вк і довжина LK) при цьому визначаються виходячи з зовнішніх розмірів споруди з невеликим розширенням його дна з кожного боку для зручності виконання робіт (рис. 4.3, а):
де Всоор. Lсоор - ширина і довжина споруджуваного споруди по зовнішньому периметру; b1 - ширина вільного простору між підошвою укосу виїмки і виступає частиною днища споруди (приймається по усло-виям техніки безпеки і зручності робіт не менше 0,6 м).
За схемою II зводять споруди середніх габаритів, розміри кото-яких в плані перевищують 15 м при значному їх заглиблені-ванні і великій масі монтажних елементів. Розміри котловану при цьому повинні бути достатніми для розміщення споруд, а також для про-їзда кранів і транспорту навколо них по дну виїмки (рис 4.3, б) і для рас-кладки збірних конструкцій по фронту робіт:
де D Н - діаметр або розмір споруди по зовнішньому периметру; n, n1 - число споруд або секцій в одному ряду відповідно в поперечному і поздовжньому напрямках; В2 - відстань між спорудами в світлі; В3 - розширення котловану по дну для безпечного виконання монтажних робіт і руху транспорту:
де 1 - просвіт між рухомими краном і спорудою (або схилом виїмки), м; RM - радіус повороту машинної платформи крана.
При зведенні споруд з монолітного залізобетону розмі-ри котловану визначаються за тими ж формулами, тільки з додаванням до Вк і Lк подвоєною величини 2bоп (де bоп - ширина опалубочного агрегату або кріплення стаціонарної опалубки і лісів на рівні дна котловану).
За схемою III зазвичай будують великі споруди (рис. 4.3, в) розмі-ри яких в плані в кілька разів перевищують 15 м (Всоор> 15 і, м). У цьому випадку розміри котловану рівні:

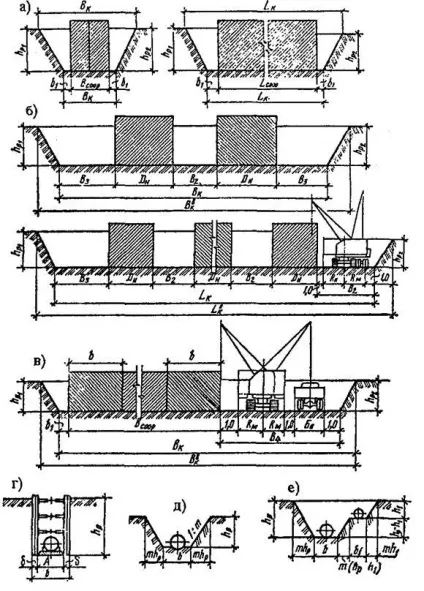

Мал. 4.3 - Схема для визначення розмірів котлованів і траншей
а - котлованів малих розмірів в плані (Всоор <15 м), б – то же, средних (Всоор ≥ 15 м), в – то же, больших (Всоор> 15 м) г - траншей з вертикальними стінками і кріпленнями, д - трапецеїдальних, е - складного перетину при поєднаної прокладці трубопроводів
де В4 - розширення котловану для монтажу конструкцій останньої секції споруди (рис. 4.3, в); l1 - розширення котловану в торцях споруди для заїзду та виїзду крана і транспортних засобів (приймається рівним 6. 7 м і залежить від радіуса їх повороту);
де Ба - ширина бази вантажних автомашин на рівні кузова.
За схемою IV будують великі споруди при Всоор> 15 м. Розміри котлованів, оскільки розширення їх дна на величини B3 або В4 не потрібно, можуть бути визначені за формулами, що застосовуються при схемі I. Розміри котлованів поверху Вк в і Lк в визначають виходячи з їх розмірів внизу Вк. Lк. глибини виїмки Н і прийнятих коефіцієнтів закладення від-коса m для відповідних грунтів.
Розміри траншей. Найменшу ширину траншеї по дну Втр.min слід приймати в залежності від типу і діаметра труб, що прокладаються, способу їх укладання (див. Додаток 1).
Прийняту за нормативним значенням ширину траншеї по дну (Втр), якщо її передбачається розробляти одноківшевим екскаватором, необхідно перевірити на ширину ковша прийнятого екскаватора, яка в залежності від його місткості, м 3. може бути орієнтовно визначена за табличними даними (див. Додаток 1) або за формулою
де q - місткість ковша обраного екскаватора, м 3.
При цьому необхідно враховувати, що при розробці траншей одн-шовимі екскаваторами їх ширина повинна бути не менше ширини ріжучої кромки ковша екскаватора з додаванням в піщаних грунтах і супісках 0,15 м, в глинах і суглинках 0,10 м. Якщо вийде, що ширина траншеї менше величини bк з добав-ленням цих запасів, то необхідно або приймати екскаватор з меншою шириною ковша або збільшувати проектну ширину траншеї.
При влаштуванні кріплень стінок (див. Рис. 4.3, г) ширину траншеї збільшують на їх товщину. Якщо в траншеях з вертикальними стінками необхідна робота людей, то найменша відстань у світлі між поверхнею трубопро-вода (колектора) і стінками має бути не менше 0,7 м. Ширина траншеї поверху визначається крутизною її укосів. Глибина, поздовжній ухил тран-шиї встановлюється проектом залежно від призначення трубопроводу. Для закладення стикових з'єднань труб в траншеях відривають приямки НЕ-обхідних розмірів, зазначених в табл. 3 СНиП 3.02.01-87.
