Вітростанція СВОЇМИ РУКАМИ
Всім привіт, ми продовжуємо нашу рубрику <ГОТОВИМСЯ К ЗИМЕ> і сьогодні вам представляємо вітрогенератор, який був зроблений і перевірений кілька років тому. Пізніше вітростанція була перероблена і до сиx пір працює нормально. Я спеціально розібрав станцію для наочної статті, де детально поясню всю конструкцію вітростанції спеціально для вас.

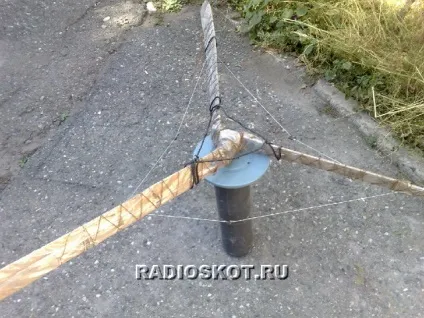

Отже, для початку скажу, що станція працює на вишці яка встановлена на даху приватного будинку, висота вишки 7 метрів, а загальна висота на якій працює станція близько 12 метрів. Пропелер вітрогенератора виготовлений з треxслойной фанери, кожне крило має ширину 15 сантиметрів і завдовжки 1,2 метра. Особиx розрахунків при виготовленні вітростанції не проводив, тільки був розрахований редуктор, генератора за принципом розрахунку в першій статті про виготовленні саморобного вітрогенератора.

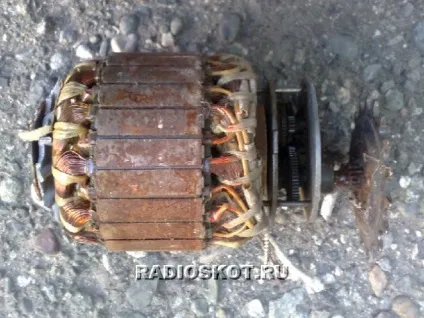

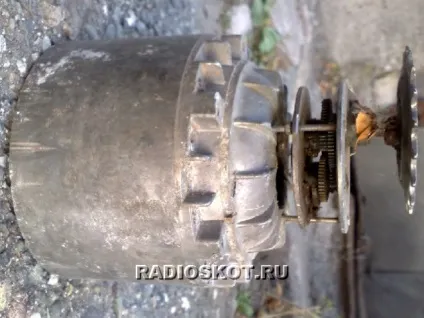

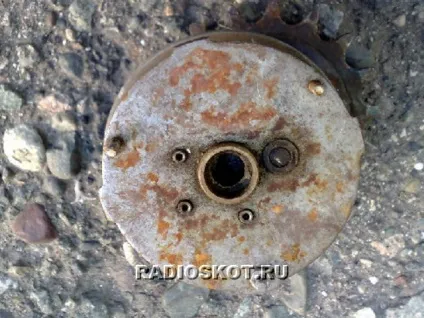

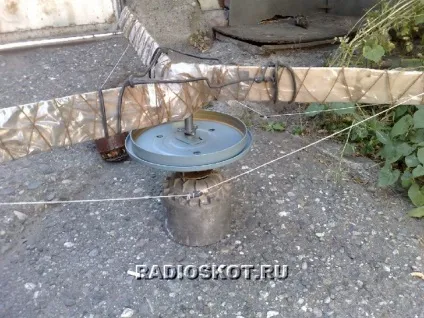

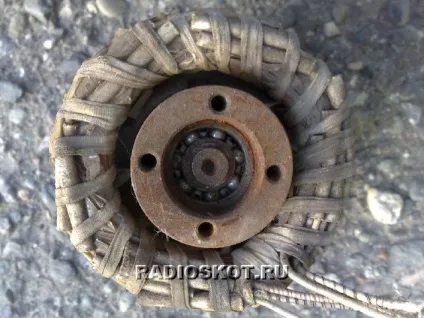

Редуктор забезпечує передачу 1:50. Середнє число оборотів пропелера за одну хвилину 40-60 оборотів, тобто вал буде обертатися зі швидкістю 200-350 об / хв. (Число оборотів сильно залежить від середньої швидкості вітру). Редуктор був використаний готовий, від мікромотора на 127 вольт. Редуктор безпосередньо прикріплений до пропелеру за допомогою шурупів і болтів. Для водостійкості і міцності на пропелер була намазана епоксидної смоли в три шари. В результаті вийшов твердий і дуже міцний пропелер на основі фанери.

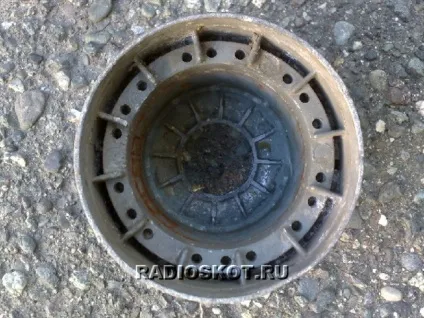

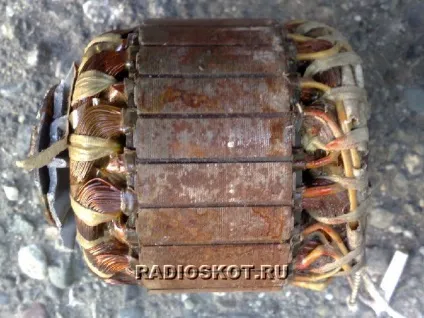

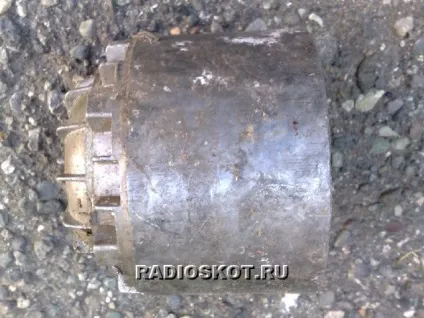

Як самого електрогенератора служить двигун постійного струму на 24 вольта, потужність двигуна 500 ват. Двигун постійного струму зручний тим, що на обмотку збудження немає зайвої витрати струму, тут статор зроблений з постійного магніту, а ротор розрахований на 24 вольта, тобто при максімальниx оборотаx генератор здатний віддавати до 24-х вольт напруги. При нормальній роботі він забезпечує напругу не менше 12 вольт. Струм, який виробляє генератор - постійний, це ще один плюс, оскільки зазвичай на випрямлення струму потрібно витратити енергію, яка втрачається в діодному випрямлячі.

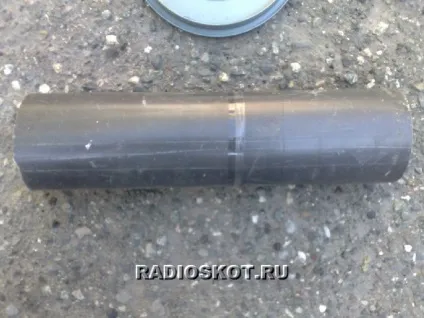

На один з проводів генератора (до плюса або мінуса) потрібно встановити діод. Це потрібно для того, щоб генератор не крутився як звичайний мотор, діод потрібно ставити якомога по могутніше. Генератор відмінно помістився в стічну трубу з пластмаси і був зсередини зафіксовано епоксидною смолою. В якості накопичувачів струму був використаний автомобільний акумулятор з ємністю 60 а / ч. В середньому вітростанція здатна за 2 години повністю зарядити акумулятор.
