Розрахунок витрат теплоти на опалення. Показник залежить від часу доби, призначення приміщення і типу будівлі, температури зовнішнього повітря, тривалості опалювального періоду, наявності в приміщенні нагрітих поверхонь та ін.
Витрата теплоти в робочий час (МДж / год) розраховують за питомими тепловим характеристикам:
В залежності від часу доби витрата теплоти на опалення (МДж / год) промислових підприємств визначають за формулою
Температура повітря в приміщенні в робочий час повинна відповідати рекомендаціям по експлуатації вентиляційних установок.
Часовий витрата теплоти в неробочий час визначають за формулою, що використовується при розрахунку витрат теплоти в робочий час, з урахуванням зниження температури повітря в приміщенні в неробочий час до 5 ° С.
Питома теплова характеристика залежить від призначення приміщення і типу будівлі. Наприклад, для виробничих приміщень, розташованих в одноповерховому корпусі, q0 становить 0,75-2,1 МДж / (м 3 • год • К); для виробничих приміщень, розташованих в багатоповерховій будівлі, - 0,20 - 1,05 кДжДм 3 • год • К); для побутових і допоміжних приміщень - 1,4 -2,5 кДжДм 3-год-К); для складів - 2,50 - 3,35 кДжДм 3-год • К); для адміністративних будівель - 1,7 - 2,6 кДжДм 3 • год • К).
Поправочний коефіцієнт а залежить від температури зовнішнього повітря. Так, для громадських будівель при tH0 = -10 ° С а = = 1,45; при tH0 = -20 ° С а = 1,17 і т.д.
в неробочий час
Залежно від наявності в приміщенні нагрітих поверхонь надходження теплоти (МДж) розраховують за наступними формулами:
від нагрітих поверхонь обладнання
від нагрітого матеріалу
Залежно від опалювального періоду витрата теплоти (МДж) розраховують за наступними формулами: в робочий час
Система опалення промислових підприємств повинна забезпечувати тепловий баланс між кількістю теплоти, яку купує від нагрітих поверхонь технологічного устаткування, нагрітого матеріалу, людей і т.д. і кількістю теплових втрат через зовнішні огорожі будівель.
від працюючих людей
Теплові втрати через будівельні огорожі приміщень складаються з теплових втрат через стіни будівлі, покриття, дверні та віконні прорізи.
Перенесення теплоти Q через стіни будівлі і віконні отвори протікає в три стадії: від повітря в приміщенні до внутрішньої поверхні стін будівель Qh через стіни будівлі Q2 і від зовнішньої поверхні стін в навколишнє середовище Q3.

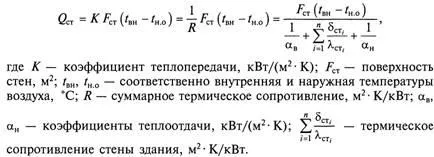

Кількість теплоти, що втрачається через стіни будівлі, розраховують за формулою
Наближено теплові втрати (кДж / год) приміщень визначають за формулою
Якщо виробничий корпус має багато вікон, то доцільно враховувати додаткову витрату теплоти на опалення виходячи з теплових втрат віконних прорізів в опалювальний період.
Розрахунок проводять за формулою
У разі якщо стіна не акумулює теплоту, можна вважати, що
де К - коефіцієнт теплопередачі, що залежить від типу скління; F0K - площа вікон, м 2; п0 - число днів опалювального періоду; т - час роботи, год; / Внр - температура всередині будівлі в робочий час, ° С; * Н.ср - середня температура опалювального періоду, ° С.
Залежно від типу скління будівель коефіцієнт теплопередачі може мати наступні значення, кДж / (м 2 - К): одношарове засклення - 4,5; двошарове скління з дерев'яними спареними віконними палітурками - 2,9; двошарове скління з металевими спареними палітурками - 3,25; двошарове скління з дерев'яними роздільними палітурками - 2,67; двошарове скління з металевими роздільними палітурками - 3,02.

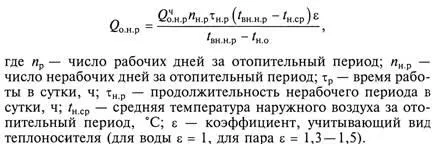

Сумарний річний витрата теплоти на опалення (МДж) становить
Частина теплоти в виробничі приміщення надходить від сонячної радіації через скляні поверхні будівель.

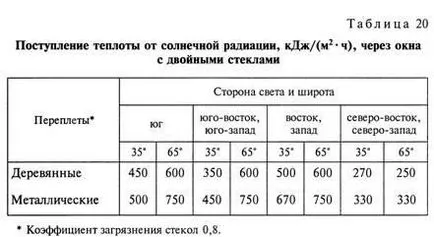

У табл. 20, 21 наведені дані по теплопоступленія від сонячної радіації і від працюючих людей.
