Коник - це частина кроквяної системи. Він представлений горизонтальним брусом і знаходиться на самому верху даху. Це свого роду ребро з'єднання двох покрівельних скатів. Кроквяні ноги в свою чергу спираються на коник. Крім виконання функцій двоскатних дахів, цей елемент може бути присутнім і в більш складних конструкціях покрівлі. Коньковий елемент покрівлі - це останній елемент покриття даху. Він закриває ребро стику двох скатів, тому важлива висота коника двосхилим даху.

Установка коника здійснюється на завершальному етапі покрівельних робіт. В даному випадку елемент представлений довгим вузьким листом матеріалу, який зазвичай загинають в поздовжньому напрямку. Коник виконується з найрізноманітніших матеріалів. На вибір впливає дахове покриття. Найбільш поширеним гребеневим матеріалом є оцинкована сталь.

Коник і його функції в теплоізоляції покрівлі

Одна з головних функцій коника на даху - приведення покрівлі в закінчений вигляд. Однак гребенева дошка також бере участь в теплоізоляції горищного приміщення. Як відомо, сучасна покрівля складається з безлічі будівельних компонентів. Тому, для того щоб її утеплити - застосовується покрівельний «пиріг». До його складу входять шари гідроізоляції, утеплювача, пароізоляції. Але крім цих складових, необхідно врахувати ще один нюанс. Він пов'язаний з необхідністю залишати вентиляційні зазори між теплоізоляцією і покриттям.

призначення ковзанів

«Прошарок» повітря між покрівлею і утеплювачем - це захисний бар'єр між ним і навколишнім середовищем. У жаркий сезон вона не дає приміщенню мансарди перегріватися. У зимовий період - не допускає танення снігових заметів і запобігає утворенню крижаної кірки. Взимку наст снігу на покрівлі - додатковий природний утеплювач. Це пов'язано з тим, що сніжна структура перешкоджає проникненню холодного повітря. Іншим чином справи йдуть з появою крижаної кірки. Вона без проблем пропускає холод всередину. Це пов'язано з тим, що горищне приміщення недостатньо утеплено. При цьому тепле повітря підігріває внутрішню покрівельну поверхню. Головне завдання повітряного прошарку - не допустити це. Вона і покликана врегулювати внутрішню і зовнішню температуру.

Повітря вільно циркулює в просторі між утеплювачем і покрівельним килимом. За рахунок цього, кроквяна система захищена від зволоження. Як відомо, воно може сприяти загниванню дерев'яної конструкції і скорочення терміну служби елементів покрівлі. Як правило, це відбувається тому, що пароізоляційна мембрана не може утримувати водяні пари усередині мансардного приміщення.

Як розрахувати висоту коника даху

Висота коника двосхилим даху - необхідний параметр для визначення площі і кутів ската покрівлі. Не слід забувати, що покрівельне покриття також впливає на кут нахилу. Наприклад, м'яка черепиця зажадає покрівельного ухилу в 11-90 градусів, а керамічна черепиця - в 15-60 градусів. Важливим аспектом є і естетична складова - висота покрівлі повинна гармонійно співвідноситися з висотою будинку. Не забувайте, що занадто висока або занадто плоска покрівля негативно відіб'ється на зовнішньому вигляді. Рекомендується дотримуватися загальноприйнятого стандарту нахилу покрівлі - від 35 до 45 градусів. Плоска покрівля може бути зіпсована сніговим навантаженням, а більш висока піддасться сильним поривам вітру.

В цілому, розрахунок висоти коника двосхилим даху пов'язаний з геометрією. Для обчислень нам знадобиться висота коника - її слід прийняти за один з катетів прямокутного трикутника. Другий катет - довжина будинку, поділена на 2. Гіпотенуза - довжина ската. Згадаймо математичну формулу зі шкільного курсу. Відповідно до неї, довжина катета прямокутного трикутника дорівнює довжині другого катета, помноженої на тангенс кута при підставі (прочитайте статтю: "Пристрій двосхилого даху і її особливості").

Розглянемо приклад: будинок має ширину в 6 м, при цьому покрівельний кут нахилу - 40 градусів. Визначаємо тангенс кута в 40 градусів (звернемося до спеціальної таблиці). З'ясовуємо, що він дорівнює 0,83. В результаті виходить нехитра обчислення: 6 / 2х0,83 = 2,49 м. Це і буде висота коника.

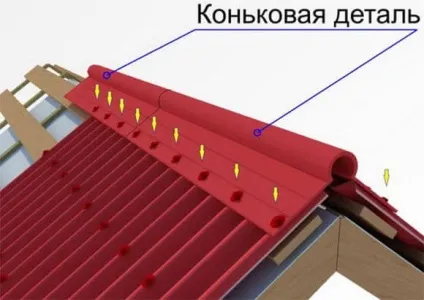

Пристрій коника даху

Конькові елементи продаються в готовому вигляді, а також в якості комплектуючих матеріалів.

Найчастіше в стандартний набір коника входять такі форми деталей:

Простий - лист згинається в довгастої форми:
Коник - у вигляді ребра (згину), що має П-подібну форму.
Коник з напівкруглим згином. У комплект входять також торцеві заглушки.

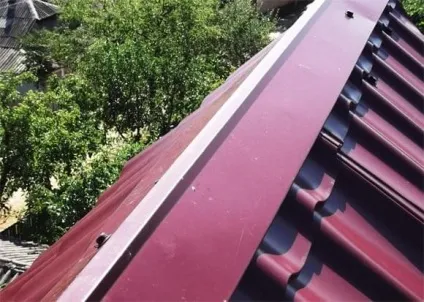

Всі ковзани мають отбортовкой - загнутими всередину на 1,5 см краями. За рахунок цього деталь стає більш жорсткою. Крім того, вона виглядає краще і візуально. Мінімальна ширина полки повинна становити 15 см, але рекомендується все ж робити її ширше. Це необхідно для того, щоб під час сильної хуртовини сніг не задував під коник. Наслідки таких наносів вам прекрасно відомі.

Купуйте тільки якісні деталі коника. При їхньому з'єднанні - елементи укладають внахлест. Кромка при цьому повинна складати 10 см.

Необхідні інструменти для облаштування коника:

Трап - служить засобом безпечного підйому на дах. Це свого роду сходи, яка укладається на покрівлю. При цьому виключається можливість пошкодити покрівельне покриття. Крім сходів, рекомендується використовувати гнучку страховку.
Шнурок - незамінний при розмітці коньковой осі.
Саморізи, шуруповерт.

Після підняття коникових деталей на покрівлю, їх розміщують у відповідності з правилами. Так, перший елемент повинен бути встановлений на рівні з краєм ската покрівлі. Не зайвим буде перевірити його розміщення - не забувайте про симетричність розташування полиць. Під коньковий край необхідно укласти матеріал: скловату, поролон або спеціальну самоклеящуюся поролонову хвилясту стрічку (філер). Це захистить від замітання снігу. Якщо правильно провести розрахунок коника даху, то при монтажі між матеріалом і покрівельним покриттям повинні залишитися зазори. Визначивши положення і уклавши матеріал, можна починати натягування шнурка уздовж полки. З цього орієнтиру і будуть розташовуватися наступні елементи.

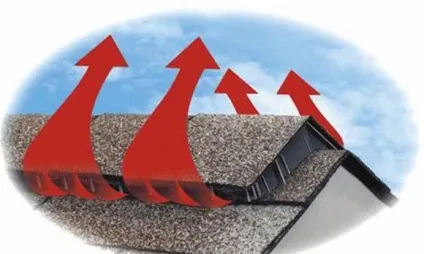

Вентильований вузол коника покрівлі

При укладанні м'якої покрівлі виникає проблема. Вентиляція підпокрівельного простору за звичайним способом неможлива. Це пов'язано з тим, що покрівельна поверхня дуже рівна. У цьому її відмінність від, наприклад, покриття з профнастилу або металочерепиці. При виникненні такої ситуації, фахівці радять користуватися так званими ковзанами-аератори, які випускають виробники гнучкої черепиці (докладніше: "Монтаж аераторів на м'якій покрівлі"). Коник-аератор - це конструкція з жорсткого пластика. Елемент має суцільний верхньою частиною, а також перфорованими стінками. При цьому висота досить невелика. Це дозволяє облаштувати коник і зробити його практично невидимим для оточуючих. Для цього він накривається гнучкими матеріалами - рулонами (прочитайте також: "Вентильований дах - проектування та монтаж").

Інструкція із встановлення

По всій довжині коника виконайте проріз в 35 м. При цьому вона не повинна доходити до країв ската. Залишається бар'єр в 150 мм.
Підкладковий килим повинен виходити з-під верхнього ряду матеріалу на 150 мм. Далі, його слід загнути на черепицю.
На відігнуті краї облаштовується вентильований коник. Він повинен бути розміщений симетрично скатам, над прорізом.
Пластикові деталі покрийте пелюстками м'якої черепиці. При цьому стінки з решітки повинні залишатися вільними.
