Скутер super sport acar - зняття і ремонт стартера
Детальний опис зняття і ремонту стартера на 4-тактном 50-кубовому двигуні 139qmb скутера Super Sport Acar
Якщо скутер не заводиться з електростартера, то перевірити швидко його справність можна наступним чином. Треба підключити безпосередньо плюсової провід до самого стартера а мінусовій на корпус стартера (для повної впевненості, щоб виключити втрати струму десь в ланцюзі). Якщо стартер «мовчить» - треба його знімати.

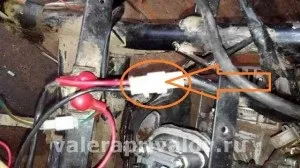

Доступ до нього на двигуні 139qmb скутера Super Sport Acar можна назвати вільний. Буде потрібно ключ торцевий (недовгий) або накидний на 10 тому що болтики можуть трошки прилипнути, як це було у мене. Спочатку треба роз'єднати штекер від реле стартера,

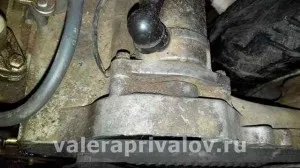

потім відкрутити два болта (до лівого підходить мінусовій провід чорного кольору) і трошки розгойдуючи рукою витягти стартер з гнізда блоку двигуна. Утруднене витяг зазвичай це пов'язано з ущільнюючим гумовим кільцем, яке бажано не втратити. Надалі провід можна від'єднати від стартера (а годі й роз'єднуючи штекера просто витягти клему з стартера, але як з'ясувалося пізніше це не найкращий варіант) взявшись пальцями за клему і трошки розгойдуючи витягнути її з гнізда.
Далі відкрутити два тонких довгих гвинта скріплюють половинки стартера і трохи роз'єднавши, притиснув ротор, щоб витягти його разом з передньою частиною, де знаходяться щітки.
Потім можна витягти ротор з корпусу із щітками.
Зовнішнім оглядом визначаємо стан щіток і колектора ротора. У моєму випадку все обійшлося підчисткою щіток і колектора ротора шліфувальної папером номер 0. Був невеликий подгара і невелике зношування щіток, але не настільки критичний, щоб міняти. Після шліфування ротора і щіток, промив все в чистому (без масла) бензині, просушив і зібрав в зворотній послідовності. Перша збірка відняла досить багато часу через складність установок щіток і ротора ... Довелося придумати пристосування для утримання щіток. Дужки не повинні бути з дуже товстого дроту, а краще зробити з пластин або скористатися спеціальними зажимами.
Після повного складання стартера, як результат - він став працювати.
