Випаяти з плати допоможе паяльник для мікросхем з керамічним жалом

На початку 90-х, коли радіоаматори збирали домашні персональні комп'ютери «Ленінград» і «Пентагон» на процесорах Z80, питань «як правильно паяти мікросхеми?» Не виникало. Всі корпуси мали форм-фактор DIP, відстань між ніжками було достатнім для того, щоб використовувати звичайний паяльник з мідним жалом потужністю 25 Вт.

Складнощі виникали при зворотному процесі. При відсутності будівельних фенів, питання як отпаять мікросхему був проблемним. Необхідно було одночасно нагріти 16, а то і 54 ніжки, і швидко витягнути деталь з плати. Втім, у справжніх майстрів були свої секрети.

Ніжки звільнялися від припою по черзі, за допомогою тонких трубочок, наприклад - від медичного шприца.

Існували навіть спеціальні паяльники з відсмоктуванням розплавленого олова.

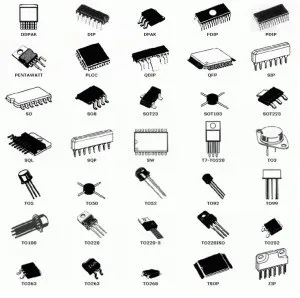

Сьогодні, різноманітність корпусів і контактів на мікросхемах не дозволяє обійтися «старим дідівським способом».

У промислових умовах, монтаж друкованих плат довірений роботам. В цьому випадку технологія дозволяє витримувати температуру, не пошкоджуючи радіодеталі. А саме це питання найбільш актуальне при роботах з мікросхемами.

Якщо паяльник (або інше джерело тепла) буде занадто потужним, можна спалити деталь (в буквальному сенсі) при першому дотику. Навпаки, слабкий паяльник потребують тривалого впливу на контакти, що знову ж таки призведе до перегріву. Мінімальна температура може привести до так званим «непропай», які складно виявити візуально.

Який паяльник вибрати для роботи з мікросхемами

В принципі, існують три варіанти:

Паяльник з фіксованою потужністю

Для мікропайкі підійде значення 15-25 Вт. Прилад може працювати від напруги 220 або 12 вольт. Другий варіант кращий, оскільки змінна напруга з частотою 50 Гц може наводити паразитні струми на мікросхему, що призводить до її пошкодження.

Додаткова зручність 12 вольта паяльника - можливість автономно працювати в гаражі, при ремонті електроніки автомобіля.

Головний компонент при роботі з мікросхемами - це правильне робоче жало. Звичайно, можна працювати з класикою - мідний стрижень з плоскою заточуванням на кінці.

Але такий інструмент незручний при точному монтажі. Зазвичай для роботи з мікросхемами жало сточують конусом. При цьому мідь швидко зношується, і наконечник доводиться викидати. До того ж, цей матеріал швидко окислюється, і його доводиться постійно чистити.

Тому радіоаматори віддають перевагу керамічним паяльників.

Сам електроінструмент нічим не відрізняється від звичайного, хіба що кріплення наконечника виконано інакше. Головна відмінність - це керамічне робоче жало. Матеріал моментально прогрівається, не схильний до окислення і практично не зношується. Форма відразу придатна для роботи з мікросхемами - має заточку під конус.

Паяльник з регульованою потужністю

Головне, не плутати регульовану потужність з пониженням температури в паузах між роботою. Прилад має перемикач або кнопку на рукоятці, за допомогою якої вибирається потужність, і відповідно температура.

Таким пристроєм працювати зручніше, оскільки діапазон застосування його набагато ширше.

Різновидом таких паяльників є пістолети миттєвого нагріву. Особливість конструкції в тому, що в неробочому стані жало холодну. Безпосередньо перед пайкою ви натискаєте на курок, і температура моментально піднімається до робочої.

Як правило, такі пістолети мають кілька режимів нагріву. Деяким чином, можна контролювати температуру, періодично подаючи напругу на нагрівальний елемент вручну, за допомогою короткочасного натискання на курок.

Недолік конструкції - деяка її громіздкість.

Паяльна станція. Ідеальний інструмент для пайки мікросхем

Вони можуть бути складними в управлінні, або навпаки - примітивними. Вартість різниться в залежності від функцій і іменитості виробника. Незмінним залишається головний принцип роботи - повний контроль над потужністю і температурою паяльника. Для плат з різними типами деталей - це оптимальний варіант.

Регулюючи подачу потужності, можна моментально переналаштувати інструмент для роботи з планарнимі мікросхемами на найтонших ніжках або для монтажу випрямних збірок з контактами перетином в кілька міліметрів.

Існують і більш просунуті комплекти - станції з набором з паяльника і невеликого нагрівального фена.

Причому регулятори температури є на кожному з компонентів. Маючи такий набір - ви не будете мучитися питанням, як випаять мікросхему з плати, для будь-якого форм-фактора можна знайти комбінацію з температури гарячого повітря і жала паяльника.

Недоліків у паяльної станції два: висока вартість і необхідність певної кваліфікації оператора. Однак переваги станції перед звичайним паяльником, переважують ці негативні чинники.

ВАЖЛИВО! Перед тим, як паяти мікросхеми - необхідно заземлити робочий інструмент.

Корисним буде надіти на руку спеціальний браслет з резистором (на випадок пошкодження робочого заземлення), і приєднати його до «землі». Цим ви захистите радіодеталі від статичної напруги, яке може вивести їх з ладу.

Огляд паяльника, яким можна паяти мікросхеми жалом 900m.

З огляду на точність і ювелірність робіт при пайку мікроелементів - особливу увагу слід приділити чистоті робочої зони. Всі контакти повинні бути відокремлені один від одного діелектричними проміжками, очищені від оксидів, і ретельно Залужжя.

Жало паяльника не повинно мати слідів перепаленого флюсу, кількість припою - мінімально необхідне для роботи.

Монтажна плата повинна бути закріплена, щоб при раптовому зсуві не пошкодити поруч розташовані деталі.

ВАЖЛИВО! Якщо ви не маєте досвіду подібної роботи - спочатку потренуйтеся на зіпсованих радіодеталях.

Рекомендації по вибору паяльника для пайки мікросхем.
