Вимоги до оформлення креслення

1. Приклад конструкції стрічкового фундаменту наведено на рис.1. Фундаментні блокіподушкі або замінюють їх нижні фундаментні стінні блоки укладають впритул один до іншого або з проміжками. При укладанні блоків з проміжками утворюються переривчасті фундаменти. У разі залягання під підошвою фундаменту слабких або просадних грунтів збірні стрічкові фундаменти посилюють армованим швом, який розташовується по верху блоків-подушок і армованим монолітним або збірним поясом по верхньому ряду фундаментних стінових блоків. Шви і пояса армують зварними сітками.

План стрічкових фундаментів зображують у вигляді горизонтального розрізу будівель січною площиною, проведеної на рівні обрізу фундаментів. Якщо обрізи з різною відміткою (наприклад, при влаштуванні уступів по висоті), використовують кілька горизонтальних січних площин і викреслюють ступінчастий горизонтальний розріз. Місце уступу на плані зображують суцільною основною лінією.

Плани фундаментів викреслюють для всієї будівлі. При великих розмірах креслення плану, а також при значній відмінності конструктивних рішень окремих частин будівлі, допускається розчленовувати зображення на кілька ділянок і розміщувати їх на окремих аркушах. План фундаментів кожної частини обмежують лінією обриву. В цьому випадку креслення плану фундаментів супроводжують схемою плану будівлі з нанесенням і позначенням крайніх координаційних осей.

Порядок креслення плану фундаментів

1. В залежності від конструкції фундаментів, призначення, розмірів і конструктивних особливостей будівлі плани фундаментів викреслюють в масштабах 1: 100; 1: 200.

2. З плану будівлі в обраному масштабі перечерчівать сітку координаційних осей і переносять без зміни їх позначення.

3. До координаційних осей прив'язують розмір b товщини стін підвалів і технічного підпілля або ширини фундаментних стінових блоків, викреслюють лінії плану обрізів фундаментів і обводять їх суцільною основною лінією 0,8 ... 1,0 мм. На рис.

1 прив'язка до осі 1 позначена розмірами 340 і 60, до осі Б - 250 і 250 і т.д. лінії обріза

Складені з цегли стіни підвалів і технічного підпілля по осях 2 і 3, а також стіни приямків штрихують.

4. До координаційних осей прив'язують розмір b ширини підошви фундаментних плит (блоків-подушок). Уздовж осей відкладають розмір l довжини цих плит. Для переривчастих фундаментів також відкладають розміри ширини проміжків між плитами. За розмірами b і l викреслюють контури плану плит і обводять їх суцільною основною лінією товщиною 0,8 ... 1,0 мм.

Місця розташування отворів (прорізів) у фундаментах прив'язують до відповідних координаційних осей (рис.1, прив'язка 1500 к осі 3).

5. Уступи в місцях перепаду відміток закладення підошви фундаментів зображують штрихпунктирной лінією товщиною 1,2 ... 1,5 мм і прив'язують до найближчої координатної осі (на рис.1 показана прив'язка 3200).

6. Контури закладення розриву між фундаментними плитами обводять суцільною основною лінією товщиною 0,8 ... 1,0 мм і позначають похилій штрихуванням в клітку лініями товщиною 0,2 ... 0,3 мм.

7. У двох протилежних кутках плану фундаментів наносять: прив'язку точок перетину координаційних осей до будівельної координатної сітки генерального плану; висотні позначки точок перетину крайніх координаційних осей в кутах плану будівлі. Над планом вказують абсолютне значення нульової позначки, наприклад: 0,000 = 68,840.

8. Наносять такі розміри в міліметрах: відстань між координаційними осями; прив'язки до координаційних осей підошви і обріза фундаментів, осей отворів, приямків, розташування уступів, фундаментів під окремі стовпи, під обладнання і т.п .; ширину підошви і обріза фундаментів; ширину проміжків між плитами; висотні відмітки закладання підошви фундаментів (наносять під полицею лінії-виноски з позначенням марки фундаменту по типу: «низ на отм.-2,460» (рис.1).

9. На плані наносять маркування фундаментних плит і окремих фундаментів, маркування вузлів (при необхідності детального зображення їх в більшому масштабі), положення і позначення ліній перетину і т.п.

10. Плити позначають марками відповідно до ГОСТ 13580-85

У першій буквено-цифровий групі вказують шифр найменування конструкції - ФО та координаційні розміри ширини і довжини в дециметрах, наприклад: ФЛ10.24. У другій групі вказують номер групи плити (1 ... 4) по несучої здатності основи, в третій групі - характеристику щільності бетону: П-підвищеної щільності; О-особливо щільний.

На аркуші креслення плану фундаментів незалежно від їх конструкції розташовують:

- примітки, що представляють собою текстовий матеріал з характеристикою конструкції фундаментів, підготовки поверхні основи, зазначенням нормативного допускається тиску на підставу, влаштування гідроізоляції, зазначенням марок і номерів аркушів проекту з кресленнями розгорток, перетинів фундаментів і т.п .;

- зведену специфікацію залізобетонних. Бетонних і металевих елементів, розташованих нижче за підлогу першого поверху по формі 1, ГОСТ 21.104-79 (табл.1). У графі «маса од., Кг» вказують масу одного елемента. Масу менше 50 кг і елементів монолітних конструкцій не вказують.

Для детального виявлення конструкції фундаментів викреслюють поперечним перерізом в характерних місцях. На плані фундаментів або на плані підвалу і технічного підпілля в таких місцях наносять лінії перетинів і позначають їх арабськими цифрами. Таке ж позначення наносять на кресленні перетину.

Поперечні перерізи фундаментів викреслюють в масштабі 1:50, 1: 100. Приклади креслення перетинів представлені на рис. 2. Контури перетину обводять суцільною основною лінією товщиною 1,2 ... 1,5 мм і наносять умовні графічні позначення матеріалів. При необхідності в перерізі показати торець блоку, який співпав з січною площиною, останній обводять суцільною основною лінією товщиною 0,8 ... 1,0 мм і виділяють діагоналями - суцільними тонкими лініями.

Гідроізоляцію зображують умовно суцільною лінією товщиною до 2 мм і супроводжують написом із зазначенням конструкції її, відмітки низу.

На кресленні перетину представляють позначення координаційної осі, ширину підошви фундаменту, товщину фундаментних стінових блоків і стіни будівлі з прив'язкою розмірів до координаційної осі, наносять знаки висотних відміток і проставляють відмітки підошви фундаменту, обрізи, рівнів підлог підвалу, технічного підпілля, першого поверху, рівня планування грунту, вимощення, низу горизонтальної гідроізоляції, горизонтальних уступів стін і т.п. Відмітки проставляють щодо рівня чистої підлоги першого поверху.

Розгортки фундаментів і стін технічного підпілля і підвалу викреслюють для того, щоб показати розташування уступів підошви фундаментів, конструкцію стін і разрезку кладки фундаментних стінових блоків, розташування отворів, отворів, перемичок і відповідні розміри. Масштаб креслення 1: 100.

Розгортки викреслюють уздовж координатних осей. У написі над кресленням розгортки вказують позначення осі стіни і фундаменту. На кресленні наносять координаційні осі, їх позначення, маркування фундаментних блоків-подушок і стінових блоків, прорізи і отвори. Умовними знаками показують цегляну кладку (похила штрихування), закладення армованим бетоном розривів між фундаментними блоками-подушками (похила штрихування в клітку), торці блоків (діагоналі). Умовно зображують надпідвальне перекриття і штриховий лінією - рівень чистого статі технічного підпілля і підвалу.

На розгортках наносять відстань між координаційними осями, прив'язку до них стін, фундаментів, прорізів, розміри закладення, позначки підошви фундаментів, низу і верху прорізів, низу отворів, рівня чистої підлоги технічного підпілля і підвалу.

Креслення деталей влаштування фундаментів супроводжують найменуванням і викреслюють, як показано на рис. Масштаб зображень 1:20, 1:50.

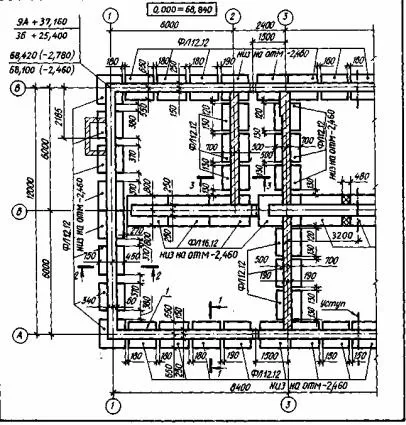

Рис.1. Умовності креслення плану фундаментів

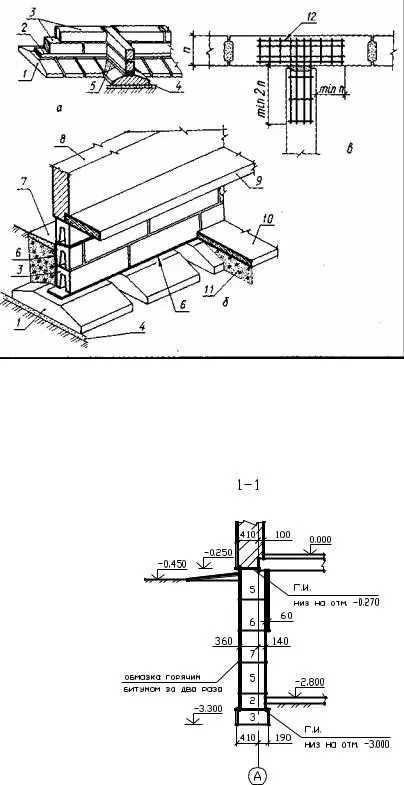

Мал. 2. Збірні стрічкові фундаменти: а) суцільні: б) -преривістий; в) - сполучення поздовжніх фундаментних стін з поперечними; 1-БЛК-подушка; 2 армований шов; 3-фундаментний стіновий блок; 4-піщана подушка; 5-набетонки; 6 гідроізоляція; 7-вимощення; 8-стіна; 9-надпідвальне перекриття; 10-пол підвалу; 11- засипка; 12-зварна арматурна сітка.

Мал. 3. Приклад креслення поперечного перерізу фундаменту

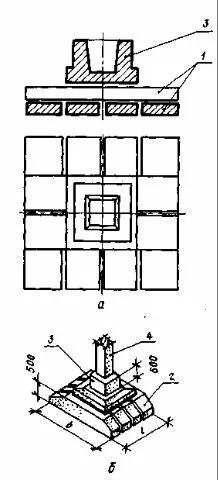

Рис.4. Збірний залізобетонний багатоблокових стовпчастий фундамент: а) -з плит; б) -з блоків подушок; 1-фундаментні плити; 2-блок-подушки; 3-подколоннік стаканного типу; 4-колона.

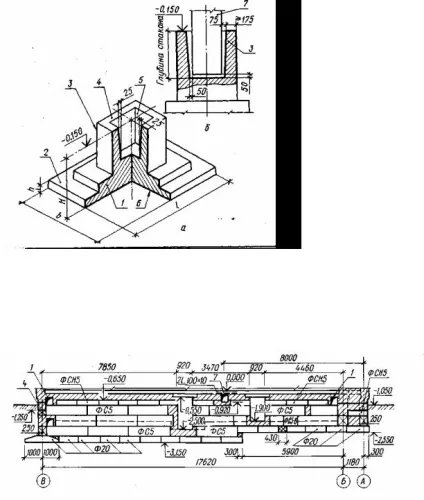

Мал. 5. Монолітний ж / б стовпчастий фундамент: а) -загальний вигляд; б) -подколоннік; 1 плитна частина (ступінчаста); 2-підошовна плита; 3-подколоннік стаканного типу; 4-обріз фундаменту; 5-стакан; 6-підошва фундаменту; 7-колона.

Розгортка по осі 6

Мал. 6. Приклад креслення розгортки фундаментів і стін технічного підпілля і підвалу

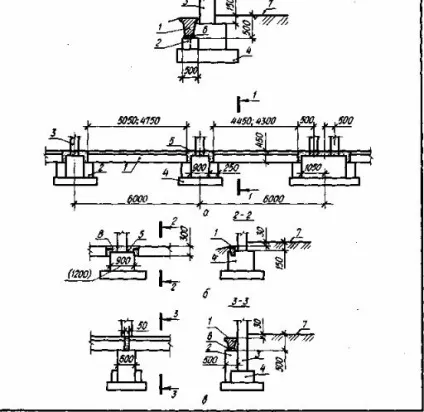

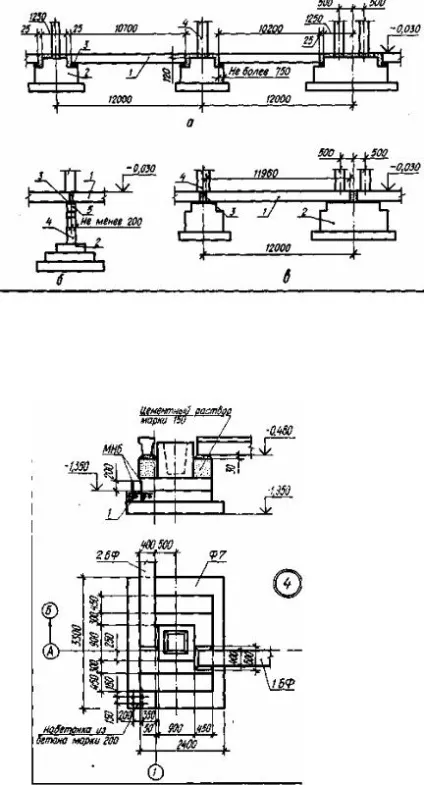

Мал. 7. Обпирання фундаментних балок при кроці колон 6 м: а) -за позначці обріза фундаменту -0.150 м і виконанні робіт «нульового циклу» до монтажу колон; б) -за обпиранні балок випусками арматури на обрізи фундаментів (тільки для панельних стін); в) -за глибокому закладенні фундаментів; 1-фундаментна балка; 2-бетонний стовпчик; 3-колона; 4-фундамент; 5-закладення бетоном; 6-цементний розчин товщиною 30 мм; 7-пол цеху; 8-випуски арматури.

Рис.8. Спирається фундаментних балок при кроці колон 12 м: а) -на уступи фундаментів; б) -на консолі підколонників; в) -на обрізи фундаментів; 1-фундаментна балка; 2 фундамент; 3-цементний розчин; 4-подколоннік; 5-консоль.

Рис.9. Креслення вузла до схеми розміщення

1. Приклади конструкцій стовпчастих фундаментів наведені на рис ....

2. Маркування фундаментів: перший буквений індекс Ф - позначає фундамент, другий А, Б, В, Г, Д, Е - тип подколонніка; цифровий індекс позначає порядковий номер типорозміру фундаменту.

3. Основні розміри фундаменту наступні. Висота H - 1,5; 1,8; 2,4; 3,0; 3,6; 4,2 м Розміри підошви в напрямку прольоту l і в напрямку кроку b кратні 0,3 м в межах 1,5 ... 3,6 м і 0,6 в межах 4,2 ... .7,2 м. Висота ступенів плитний частини 0,3 і 0,45 м. Зазори між гранями колони і склянки прийняті по верху 75 мм і по низу 50 мм, між низом колони і дном склянки 50 мм. Останній зазор служить для компенсації підливою бетону можливої неточності розміру висоти колони і установки верху всіх колон на проектну відмітку. Стакан після установки колони заливають бетоном на дрібному щебені (гравії). Мінімальна товщина стінки склянки по верху 175 мм.

Під підошву фундаменту на вирівняною поверхні підстави влаштовують бетонну підготовку товщиною 100 мм. Обріз фундаменту розташовують на позначці -0,150 під ж / б колони і -0,700; -1, 000 під сталеві.

Перетин підколонників під бази сталевих колон вибирають виходячи з розміщення анкерних болтів так, щоб відстань від осі болта до межі подколонніка було не менше 150 мм.

4. ОДНОБЛОКОВОМУ збірні фундаменти призначені для будівництва цивільних будівель і будинків каркасної конструкції адміністративно-побутового призначення промислових підприємств. Маркування: ФК, Ф-фундамент під колону; БК-черевик під колону; число-розмір сторони підошви в дециметрах.

5. План стовпчастих фундаментів, як правило, оформляють у вигляді схеми розташування. Приклад графічного оформлення - див рис.

6. На схемах розташування елементів фундаментів умовно припускають грунт прозорим, горизонтальну площину зображення розташовують на рівні фундаментних балок, прив'язку точок перетину крайніх координаційних осей будівлі

в двох діагонально протилежних кутках до будівельної координатної сітки генерального плану; розміри фундаментів, підбетонок і прив'язку їх до координаційних осей (див. рис.); на аркуші схем розташування наводять відомості про грунти (підвалини), рівень і характер грунтових вод, глибину промерзання, вказівки по влаштуванню підготовки під фундаменти і особливі умови виконання робіт.

Специфікація до схем розміщення елементів фундаментів заповнюють по групах однойменних конструкцій.

7. У разі потреби до схем розміщення елементів збірних фундаментів викреслюють вузли конструкцій у вигляді виносних елементів. На кресленнях вузлів додатково показують: уступи фундаментів; склянки під ж / б колони; анкерні болти для сталевих колон; припливи, бетонні стовпчики, подбетонкой для обпирання фундаментних балок та інших конструкцій.

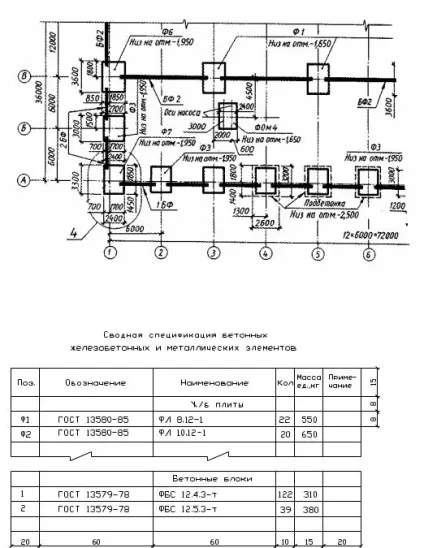

Мал. 10. Приклад графічного оформлення схеми розташування елементів фундаментів.

Мал. 11. Приклад виконання зведеної специфікації по витраті матеріалів.
