Вимірювання змінного і постійного струму за допомогою амперметра, мультиметра і струмових кліщів

Найважливішим параметром електромережі є сила струму - кількісна величина, яка дорівнює величині заряду, що проходить через перетину провідника протягом певного часу.

Величина струму взаємопов'язана з використовуваними в електричних мережах кабелями і пристроями безпеки. Чим більше перетин проводів. тим більший струм через них може протікати. Стандартні мідні кабелі для системи освітлення з перетином 1,5 кв. мм. розраховані на силу струму, яка дорівнює 16 А. Вимірювання змінного і постійного струму необхідно проводити у всіх електромережах з певною періодичністю, так як від величини даної характеристики багато в чому залежить працездатність і безпеку електропостачання.

Які пристрої використовуються для вимірювання струму?

Сьогодні існують різні вимірювальні засоби, що дозволяють точно визначити силу струму в побутовій електромережі. Найпоширенішими вимірювачами є:

1. Амперметр - спеціалізоване засіб вимірювання сили струму. Використовується тільки на уроках фізики, в побуті не застосовується.
2. Мультиметр - багатофункціональний вимірювальний засіб, що дозволяє крім струму перевіряти величину напруги і інші характеристики електросистеми. Такі пристрої широко поширені, використовуються професійними електриками і в побутових умовах.
3. Тестери - це спрощені і застарілі мультиметри. Сьогодні використовуються рідко, але раніше були широко поширені.
4. Сучасні вимірювальні кліщі - пристрій, що не вимагають попереднього розриву ланцюга і відключення навантаження. Дозволяє легко і безпечно визначити параметри будь електросистеми.

Вимірювання сили струму мультиметром

Найзручнішим і поширеним засобом для вимірювання сили струму є мультиметр. Цей пристрій дає можливість визначати різні параметри роботи електромережі, але працювати з ним потрібно обережно, зокрема, необхідно контролювати правильність обраного режиму. У стандартному пристрої на шкалі представлено 7 положень:

1. OOF - відключене пристрій.
2. ACV - режим вимірювання змінної напруги.
3. DCV - вимірювання постійної напруги.
4. ACA - режим вимірювання змінного струму.
5. DCA - вимірювання постійного струму.
6. Ω - вимірювання опору.
7. hFE - вимір характеристик транзисторів.

При перевірці величини струму щупи мультиметра повинні підключатися послідовно з навантаженням, всі інші типи вимірювань вимагають паралельного підключення.

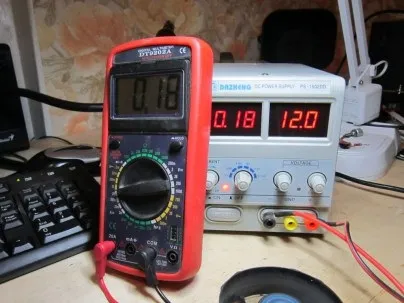

На малюнку представлений приклад правильного підключення пристрою.

Для вимірювання змінного струму слід правильно вибрати режим, підключити пристрій до розірваної ланцюга фазного провідника і провести необхідні випробування.

Для перевірки постійного струму один затиск мультиметра приєднується до плюсової клеми вимірюваного акумулятора або батареї, а другий - до проводу, через який здійснюється підключення споживача електроструму. Далі необхідно встановити відповідний режим і провести вимірювальні роботи.

Важливо враховувати, що робота з мультиметром відрізняється певною складністю і може становити серйозну небезпеку для людини. Всі дослідження повинні проводитися після знеструмлення мережі і після перевірки відсутності напруги на вимірюваних ділянках системи. Будь-яке зіткнення з оголеними контактами проводів може привести до травматизму і навіть смерті, тому новачкам не рекомендується проводити такі роботи самостійно.

Вимірювання струму за допомогою кліщів

Набагато більш простим і безпечним методом вимірювання сили струму в електричному ланцюзі є методика з використанням кліщів. На малюнку нижче представлений приклад підключеного і готового до випробувань пристрою.

За допомогою кліщів навіть новачок може провести вимірювання, не наражаючись на небезпеку. Користувачеві потрібно лише включити відповідний режим роботи (для перевірки побутових мереж - режим вимірювання змінного струму), завести вимірюваний провідник в спеціальний отвір між вусів пристрої і провести випробування.
