Вимірювання опору ізоляції електродвигуна, електролабораторія

Вимірювання опору ізоляції обмоток щодо корпусу машини і між обмотками проводиться з метою перевірки стану ізоляції і придатності машини до проведення наступних випробувань. Рекомендується робити вимірювання:

в практично холодному стані випробуваної машини - до початку її випробування за відповідною програмою;

незалежно від температури обмоток - до і після випробувань ізоляції обмоток на електричну міцність щодо корпусу машини і між обмотками змінною напругою.

Вимірювання опору ізоляції обмоток слід проводити: при номінальній напрузі обмотки до 500 В включно - мегаомметром на 500 В; при номінальній напрузі обмотки понад 500 В - мегаомметром не менше ніж на 1000 В. При вимірі опору ізоляції обмоток з номінальною напругою понад 6000 В, що мають значну ємність по відношенню до корпусу, рекомендується застосовувати мегаомметр на 2500 В приводяться в рух двигуном або зі статичною схемою випрямлення змінної напруги.

Вимірювання опору ізоляції відносно корпусу машини і між обмотками слід проводити по черзі для кожної ланцюга, що має окремі висновки, при електричному з'єднанні всіх інших ланцюгів з корпусом машини.

Вимірювання опору ізоляції обмоток трифазного струму, наглухо пов'язаних в зірку або трикутник, проводиться для всієї обмотки по відношенню до корпусу.

Ізольовані обмотки і захисні конденсатори, а також інші пристрої, постійно з'єднані з корпусом машини, на час вимірювання опору їх ізоляції повинні бути від'єднані від корпусу машини.

Вимірювання опору ізоляції обмоток, що мають безпосереднє водяне охолодження, повинно проводитися мегаомметром, які мають внутрішнє екранування; при цьому затиск мегаомметра, з'єднаний з екраном, слід приєднувати до водозбірних колекторів, які при цьому не повинні мати металевої зв'язку із зовнішньою системою живлення обмоток дистилятом.

Після закінчення вимірювання опору ізоляції кожної ланцюга слід розрядити її електричним з'єднанням із заземленим корпусом машини. Для обмоток на номінальну напругу 3000 В і вище тривалість з'єднання з корпусом повинна бути:

для машин потужністю до 1000 кВт (кВ · А) - не менше 15 с;

для машин потужністю понад 1000 кВт (кВ · А) - не менше 1 хв.

При користуванні мегаомметром на 2500 В тривалість з'єднання з корпусом повинна бути не менше 3 хв незалежно від потужності машини.

Вимірювання опору ізоляції закладених термоперетворювачів опору слід проводити мегаомметром напругою 500 В.

Вимірювання опору ізоляції ізольованих підшипників і масляних ущільнень вала щодо корпусу слід проводити при температурі навколишнього середовища мегаомметром напругою не менше 1000 В.

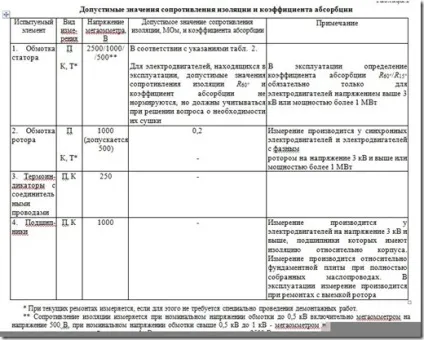

Опір ізоляції R з є основним показником стану ізоляції статора і ротора електродвигуна.

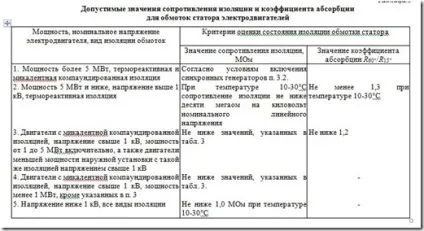

Одночасно з вимірюванням опору ізоляції обмотки статора визначають коефі-цієнт абсорбції. Вимірювання опору ізоляції ротора проводиться у синхронних електродвигунів та електродвигунів з фазним ротором на напругу 3кВ і вище або потужністю бо-леї 1МВт. Опір ізоляції ротора має бути не нижче 0,2МОм.

Коефіцієнт абсорбції в експлуатації обов'язково визначати тільки для електродвігате-лей напругою вище 3кВ або потужністю більш 1МВт.

Підготувати засоби вимірювань:

Перевірити рівень заряду батареї або акумулятора для мегаомметра типу MIC-2500.

Встановити значення випробувальної напруги.

У разі використання приладу та типу ЕСО202 встановити його горизонтально.

Для ЕС0202 встановити необхідну межу вимірювань, шкалу приладу і значення випробувальної напруги мегомметра.

Перевірити працездатність мегомметра. Для цього необхідно замкнути між собою вимірювальні щупи і почати обертати рукоятку генератора зі швидкістю 120¸140 оборотів в хвилину. Стрілка приладу повинна показувати «0». Розімкнути вимірювальні щупи і почати обертати рукоятку генератора зі швидкістю 120¸140 оборотів в хвилину. Стрілка приладу повинна показувати «10 4 МОм».

Перед проведенням вимірювання необхідно відкрити ввідний пристрій електродвигуна (борово), протерти ізолятори від пилу і забруднення і підключити мегаомметр згідно схеми, приве-дённой на малюнку.

Малюнок. Вимірювання опору ізоляції обмоток електродвигуна.

На малюнку А показана схема підключення мегаомметра до випробуваному електродвигуна, у ко-торого обмотки з'єднані в зірку або трикутник всередині корпусу і провести роз'єднання в борово неможливо. В цьому випадку мегаомметр підключає-ся до будь-якого затиску статора електродвигуна і со-опір ізоляції вимірюється у всій обмотки відразу щодо корпусу.

На малюнку Б вимір опір з-ляции проводиться у електродвигуна по кожній з частин обмотки окремо, при цьому інші частини обмотки (які в даний момент не обрабат-ються) закорочуються і з'єднуються на землю.

Під час вимірювання опору ізоляції відлік показань мегаомметра виробляють кожні
15 секунд і результатом вважається опір, відраховані через 60 секунд після початку вимірювання, а відношення показань R60 / R15 вважається коефіцієнтом абсорбції.

Для електродвигунів з номінальним на-пряжением 0,4 кВ (електродвигуни до 1000В) однохвилинне вимірювання опору ізоляції мегаомметром на 2500В прирівнюється до високовольтного випробування.

У синхронних електродвигунів при изме-рении опору ізоляції обмоток статора (обмотки статора) необхідно закоротити і за-земля обмотку ротора. Це необхідно зробити для унеможливлення пошкодження з-ляции ротора.
