Вимірювання гірським компасом
Азимут - кут між напрямком на північ і напрямком на предмет, відрахований в градусах за годинниковою стрілкою. (Або ж: "правий векторний плоский кут між меридіаном і шуканим напрямком")
Мал. 1. Гірський компас.
1 - Кнопка стопора схилу; 2 - Магнітна стрілка;
3 - аретира магнітної стрілки; 4 - Лімб; 5 - Рівень.
Мал. 2. Вимірювання азимутів
I - туристичним (спортивним) і
II - гірським компасом.
Азимути напрямків вимірюють гірським компасом (рис. 1). Від звичайного компаса, крім пристосування для вимірювання вертикальних кутів (схил), гірський компас відрізняється наявністю рівня і тим, що його лімб градуйований не по годинниковою стрілкою, а проти, тобто Схід на лімбі гірського компаса розташований зліва, а Захід справа. Це пов'язано з принципово іншим методом визначення азимутів в порівнянні зі звичайним компасом (рис. 2).
Вимірюють азимут гірським компасом наступним чином:
а) разарретіруют магнітну стрілку (открепляют стопор);
б) довгу сторону компаса північною частиною лімба направляють на візуються предмет;
в) проти північного кінця стрілки беруть відлік азимута (рис. 2, II) з точністю до 2,5 градусів. Так отримують прямий азимут - від спостерігача на предмет. Щоб отримати зворотний азимут - від предмета на спостерігача - треба від 360 відняти отриману величину або взяти відлік по південному кінця стрілки.
Для отримання істинного азимута необхідно врахувати магнітне схилення. У більшості сучасних моделей гірських компасів є спеціальний пристрій для введення поправки шляхом повороту лімба на величину магнітного схилення за годинниковою стрілкою при східному відмінюванні або проти годинникової стрілки при західному. Тоді можна відразу отримувати відлік, відповідний істинному азимуту.
Щоб уникнути можливих помилок при записі, окрім цифри азимута, зазвичай вказують початковими буквами і сторону світла, а значок градуса не ставлять (наприклад, Аз. СВ 30).

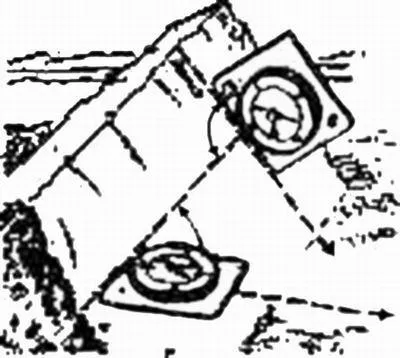

Положення пластів гірських порід в просторі характеризують за допомогою елементів залягання: лінії простягання, лінії падіння і кута падіння (рис. 3). При польових спостереженнях гірським компасом вимірюють азимути цих ліній і величини кутів падіння шарів.
Лінія простягання - горизонтальна лінія, проведена в площині пласта. На будь-який похилій поверхні це буде безліч паралельних ліній, азимут яких визначають, прикладаючи компас довгою стороною в горизонтальному положенні до пласту. Взявши відлік по північному кінця стрілки, отримують азимут лінії простягання, який в польовий щоденник записують, вказуючи і сторону світла: аз.пр. СЗ 285 (значок ° не ставиться).
Якщо ви візьмете відлік по південному кінця стрілки, помилки не буде: простягання - лінія, що простягається в обидві сторони.
Лінія падіння - лінія, розташована в площині пласта, що має найбільший кут нахилу до горизонту з усіх, які можна провести на поверхні пласта. Вона завжди перпендикулярна до лінії простягання і направлена в сторону занурення пласта.
При визначенні азимута падіння гірський компас прикладають короткою стороною до пласту таким чином, щоб північний кінець компаса (знак З налімбі) був направлений в сторону падіння, а рівень на компасі показував горизонтальне положення компаса. Відлік береться по північному кінця стрілки.
Можна прикласти компас і протилежною стороною, направивши південний торець компаса по падінню. Але і відлік тоді необхідно брати по південному кінця стрілки.
Кут падіння - кут між лінією падіння і проекцією її на горизонтальну поверхню визначають за допомогою схилу гірського компаса, прикладаючи компас до пласту або методом візування: відійшовши від оголення як мінімум на кілька кроків, тримаючи компас на витягнутій руці так, щоб його край збігався з заміряє поверхнею шару.
Азимут і кут падіння записують на лівій стороні польового щоденника аз. пад. СВ 15∠25 (це означає, що азимут лінії падіння північний схід 15, а кут падіння 25). Оскільки азимут простягання відрізняється від азимута падіння на 90, то для похилих пластів зазвичай визначають тільки азимут падіння, а для залягають вертикально можна заміряти тільки азимут простягання.
