Вимірювання деталей штангенциркулем на виробництві, блог інженера-технолога

Штангенциркуль або колумбік?

Йшли роки і так ні хто і не запитав - А ЧОМУ КОЛУМБІК.

Мені стало цікаво дізнатися про дивовижне навіть трохи заморське назву штангенциркуля і ось, що я з'ясував, виявляється штангенциркуль став називатися колумбіком тому, що за радянських часів основним постачальником даного вимірювача була американська фірма COLUMBUS ось назва і прилипло :).

А ще цікаво те, що в авіаційній промисловості штангенциркулі називали МАУЗЕР, як ви вже здогадалися це і був постачальник туди вимірювального інструмента.

Ну думаю було пізнавально і цікаво. Ну да ладно відволіклися трохи на історію 🙂 Тепер по темі.

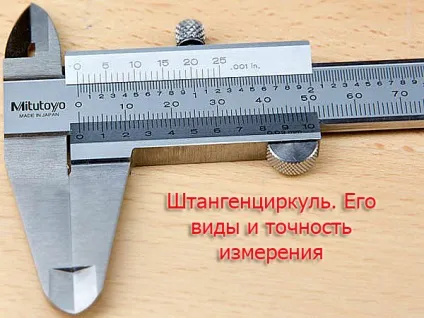

І так на малюнку вище надано штангенциркуль ШЦ -1 в його класичному виконанні. Розберемо його конструкцію докладніше:

1. Це так звані губки (але цілувати їх не варто) вони призначені для вимірювання внутрішніх поверхонь.
2. Цю частину називають рамка адже на неї вона і схожа 🙂.
3. Затиск за допомогою якого можна надійно зафіксувати рамку (п.2).
4. Називають штанга, по ній рамка переміщається і дозволяє проводити вимірювання штангенциркулем.
5. Під номером 5 у нас лінійка глибиноміра за допомогою якого дуже зручно вимірювати глибину фрезерування або отворів деталей.
6. Шкала штанги. Тут ніби все зрозуміло.
7. Ноніус. За допомогою нього власне і вдається проводити вимірювання з точністю від 0,01 до 0,1 мм (в залежності від точності вашого штангенциркуля).
8. І завершують наш список губки для виміру зовнішніх поверхонь. Іноді оснащуються вставками з твердого сплаву для меншого зносу при частому використанні.

Як користуватися штангенциркулем.

Щоб зрозуміти як користуватися шіангенціркулем звернемо увагу на малюнок вище. На ньому ми бачимо дві шкали я спеціально позначив їх різними кольорами шкалу штанги салатовим кольором, а шкалу рамки яка по ній переміщається блакитним. Якщо ми бачимо таку картину то це означає, що виміряна деталь дорівнює 42,7 мм. Як я визначив.

Та дуже просто. Бачите ризику рамки під якою знаходиться «0» варто далі 42 мм (забув сказати ціна ділення штанги 1 мм) але в той же час не доходить до 43 мм. Це означає наш реальний розмір знаходиться між 42 і 43 мм.

Тепер дивимося на шкалу рамки (ноніус) його розмір від «0» до закінчення 19 мм які розділені на рівні 10 частин. Виходить ціна ділення дорівнює 1,9 мм (але з цього приводу не заморачивайтесь 🙂). Я і для того пишу цей пост, щоб все було гранично ясно. І так, ціле число міліметрів ми знаємо, а для визначення дробової частини зверніть увагу яка ризику шкали рамки штангенциркуля збігається з рискою штанги.

Як чітко видно з малюнка це ризику під номером «7» якщо порахувати від нульової риски ноніуса і це говорить про те, що розмір який ви ізмерелі штангенциркулем дорівнює 42 цілих і 7 десятих міліметра. Ось і все 🙂 На мою вже простіше пояснити не вдасться 🙂. Та й ніби і так зрозуміло.

Схеми вимірювання деталей штангенциркулем.

При контролі деталей необхідно правильно тримати штангенциркуль для отримання найбільш точних результатів. І від того на скільки ви опануєте даними мистецтвом буде залежати як ви будете вимірювати деталі і отримувати достовірні дані про якість одержуваної заготовки. Ми розглянемо чотири найбільш часто застосовуються схеми вимірювання деталей штангенциркулем.

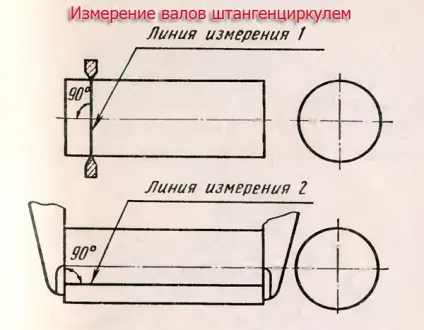

1. Вимірювання валів штангенциркулем.

І так як ми бачимо з даної схеми ми бачимо, що за допомогою штангенциркуля можна вимірювати зовнішній діаметр вала і його загальну дліну.Сразу поясню, лінія вимірювання це пряма між двома точками дотику вимірюваної заготовки з губками колумбіка.

Лінія вимірювання 1 - показує як необхідно встановити штангенциркуль для коректного вимірювання діаметра вала. Тобто лінія вимірювання повинна бути перпендикулярна осі вимірюваного вала.

Лінія вимірювання 2 - при такому вигляді контролюється довжина вала. Лінія вимірювання паралельна осі заготовки але в той же час перпендикулярна губкам штангенциркуля.

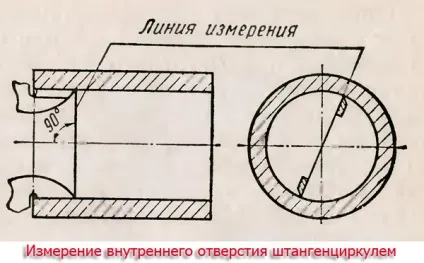

2. Вимірювання внутрішнього отвору штангенциркулем.

При такому вимірі губки штангенциркуля (спеціально для цього призначені) вставляються в отвори таким чином, щоб лінія вимірювання проходила через центр отвору і в той же час була перпендикулярна його осі. Начебто ясно, а то як то круто загнув 🙂.

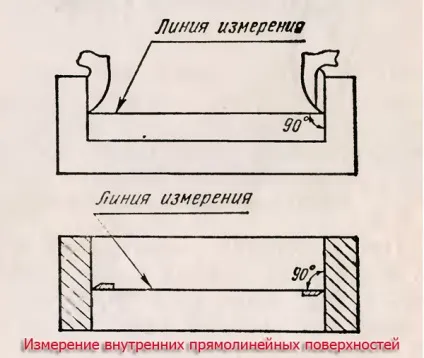

3. Вимірювання внутрішніх прямолінійних поверхонь штангенциркулем.

При вимір внутрішніх прямолінійних поверхонь необхідно вставити губки колумбіка таким чином, щоб кут між лінією вимірювання і поверхнею заготовки дорівнював 90 градусів.

4.Ізмереніе глибини лінійкою глибиноміра штангенциркуля.

При такому вимірі необхідно встановити ваш штангенциркуль таким чином, щоб лінійка глибиноміра була строго перпендикулярна двом поверхням між якими вимірюється відстань.
