Викрадач джоулів або як запалити 3в світлодіод від сіла батарейки

Привіт Пікабіа! У цьому пості розповім про те, як самому зробити просту схемку "Викрадач джоулів". У ній мало деталей, всі вони доступні, схема не вимагає настройки і результат роботи можна побачити наочно. Загалом саме те, для самих початківців.

Схемка має цікаву назву, і воно цілком себе виправдовує, адже ця схема дозволить викачати енергію з вже сіла батарейки до останнього джоуля!

Для збірки знадобиться всього 4 елементи:

1. феритових кільцях

2. Практично будь-який npn транзистор (у мене КТ315)

3. Резистор 1кОм (потужність не важлива)

4. Світлодіод як навантаження.

1. ферритові кільце:

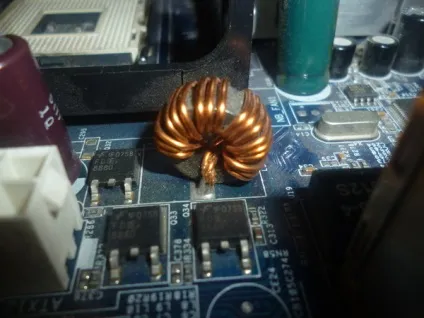

Взяти можна з імпульсних блоків живлення, баласту енергозберігаючих ламп, так само вони є всередині фільтрів в деяких кабелях. Саме свій я взяв з несправною материнської плати комп'ютера:

Тепер пара слів про принцип її роботи, по робітничо-селянському =)

Так як же 3В світлодіод може світиться від розряджена батарея 1,2В? Адже він не засвітить навіть при новій батарейці 1,5 В?

Основний елемент схеми - накопичувальний дросель. Дросель - вкрай важливий елемент, він любить стабільність і люто ненавидить, коли змінюється струм в ланцюзі. А транзистор, в парі з обмоткою зворотного зв'язку, плутають йому карти і раз у раз вимкнуть струм. І тут нашому маленькому, але ОЧЕН' гордому дроселя нічого не залишається, окрім як, підтримуючи струм в своїй ланцюга, пройти через світлодіод, збільшивши напругу до необхідного для світлодіода. З цієї ж причини не можна включати схему без навантаження (світлодіода), тому що опинившись один на один з ненависним транзистором, дросель просто проб'є його і буде насолоджуватися стабільністю =)

Іншими словами це найпростіший DC-DC перетворювач, він підвищує напругу за рахунок збільшення споживання струму, і його схема має скоріше навчальний характер, ніжили практичний, тому що його ККД з рандомних котушками - не велика. Якщо потрібен DC-DC перетворювач, то аліекспресс - наше всьо! Адже китайці вже давно освоїли виробництво таких перетворювачів, і підвищують, і що знижують, і з регулюванням, на будь-який смак) Ціни на них починаються від 35 рублів, а ККД
