використовувані провідники

Силові кабелі складаються з однієї або декількох токопровсдящіх жив, відокремлених один від одного і від землі ізоляцією. Поверх ізоляції для її запобігання від вла-ги, кислот і механічних пошкоджень накладають за-захисну оболонку і сталеву стрічкову броню з захистів-ними покривами. Струмопровідні жили, як правило, через готовляются з алюмінію як жилами (перетином до 16 мм 2), так і багатодротовими. Застосування кабе-лей з мідними жилами передбачено тільки в спеці-них випадках, наприклад у вибухонебезпечних приміщеннях, в шахтах, небезпечних за газом та пилом. На змінному струмі до 1 кВ застосовують чотирижильного кабелі, перетин четвер-тої, нульової жили менше, ніж основних. Кабелі в мережах змінного струму до 35 кВ - трижильні, кабелі 110кВ і вище - одножильні. На постійному струмі застосовують одножильні і двожильні кабелі.

Ізоляція виконується зі спеціальної просоченої мінеральним маслом кабельного паперу, що накладається у вигляді стрічок на струмопровідні жили. При прокладанні ка-білій на вертикальних і крутопохилих трасах можли-но переміщення просочує складу уздовж кабелю. Тому для таких трас виготовляються кабелі зі збідненим-просоченою ізоляцією і з нестікаючим просочують-щим складом. Виготовляються також кабелі з гумовою або поліетиленовою ізоляцією.

Захисні оболонки, що накладаються поверх ізоляції для її запобігання від вологи та повітря, бувають свинцю-вимі, ​​алюмінієвими або полівінілхлоридними. Реко-мендується широко використовувати кабелі в алюмінієвій оболонці. Кабелі в свинцевій оболонці передбачені для прокладки під водою, в вугільних і сланцевих шахтах, в особливо небезпечних корозійно-активних середовищах. У осталь-них випадках вибір кабелів у свинцевій оболонці треба спеціально технічно обгрунтувати.

Свинцеві, алюмінієві або ПВХ оболонки треба захистити від механічних пошкоджень. Для цього на оболонку накладають броню з сталевих стрічок або дротів. Алюмінієва оболонка і сталева броня в свою чергу підлягають захисту від корозії, хі-чеського впливу і блукаючих в землі струмів. Для цього між оболонкою і бронею, а також поверх броні накладають внутрішній і зовнішній захисні покриви. Внутрішній захисний покрив (або подушка під бронею) - це джутова прошарок з бавовняної просочений-ної пряжі або з кабельної сульфатної папери. Поверх цього паперу накладають ще дві ПВХ стрічки. Зовнішній захисний покрив - також з джуту, просоченого антикорозійним складом. Для прокладки в тунелях та інших місцях, небезпечних в пожежному відношенні, застосовують спеціальні кабелі з негорючими захистів-ними покривами.

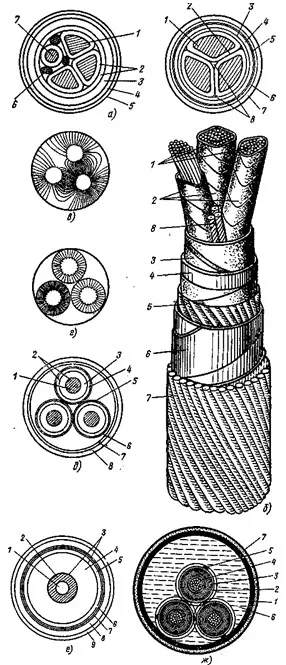

Кабелі напругою до 10 кВ зображені на рис. 1. а, б. На рис. 1. а показаний чотирьохжильний кабель до1кВ: 1 - струмопровідні фазні жили; 2 - паперова фазная і поясна ізоляція; 3 -алюмінієва або свинцю-вая захисна оболонка; 4 - сталева броня; 5 - захистів-ний покрив; 6 - паперове заповнення; 7 - нульова жила. На рис. 1.б зображений трижильний кабель 1 -10 кВ з паперовою ізоляцією: 1 - мідна або алюмінієва струмопровідна жила; 2 - фазна ізоляція; 3 - загальна по-ясна ізоляція; 4 - свинцева або алюмінієва .оболоч-ка; 5 - подушка під бронею; 6 сталева броня; 7- захисні покриви; 8 - заповнення.

Силові лінії електричного поля в кабелях з пояс-ної ізоляцією і загальною металевою оболонкою мають різні кути нахилу по відношенню до верствам паперу (рис. 1. в), що обумовлює в них як нормальні, так і дотичні (тангенціальні) складові поля. Це помітно погіршує властивості кабелю, так як електрич-чна міцність ізоляції уздовж шарів паперу в 8-10 разів менше в порівнянні з міцністю при нормальному до бу-мага напрямку силових ліній. Електрична міцність наповнювачів також значно нижче, ніж просоченої ізоляції. Через цього недоліку кабелі з поясною ізоля-цією і загальної металевою оболонкою не застосовуються на напругу вище 10 кВ.

а- чотирьохжильний до 1 кВ; б -з паперовою просоченою ізоляцією 1-10 кВ; в, г -електричне поле в кабелі з поясною ізоляцією і екранованими або освинцьованими жилами; д -на напругу 20-35 кВ; е -маслонаполненний низького тиску 110-220 кВ; ж- маслонаповнений високого тиску 220 кВ

Газонаповнені кабелі застосовуються при напрузі 10-110 кВ. Це освинцьовані кабелі з ізолюючої папером, просоченою відносно малою кількістю компаунда. Кабель знаходиться під невеликим надлишковим тиском інертного газу (зазвичай азоту), що значною але підвищує ізолюючі властивості паперу. Сталість тиску забезпечується тим, що витоку газу компенсуються-ються безперервної підживленням.

Кабелі змінного струму 110 і 220 кВ виготовляють маслонаповненими і, як правило, одножильними. Конструк-ція маслонаполненного кабелю з паперовою просоченою ізоляцією на 110 і 220 кВ зображена на рис. 1.е. 1 - маслопроводящій канал; 2 - порожниста струмопровідна жила, скручена з фасонних луджених дротів; 3 - екран з двох-трьох стрічок полупроводящей паперу; 4 - ізоляція; - металева оболонка; 6 - подушка з полівінілхлоридних стрічок; 7-мідні підсилюють стрічки; 8 - броня; 9 - захисні покриви.

За значенням тиску, під яким знаходиться масло, кабелі поділяються на кабелі низького (рис. 1. в) і високого тиску. Тривало допустимий надлишковий тиск масла в кабелях низького тиску повинно бути в межах 0,06 0,3 МПа, а в кабелях високого тиску -1,1-1,6 МПа. Кабелі високого тиску найбільш доцільні на 220-500 кВ при прямих трасах. Конструкція такого кабелю 220 кВ показана на рис. 1. ж. Три однофазних ка-Беля розміщені в сталевому трубопроводі 1, вкритому за-Щитно покровом 7 і заповненому ізоляційному маслом 6 під надлишковим тиском до 1,5 МПа. Струмовідна жила 4 з мідних круглих дротів має паперову з-ляцию 3 з в'язкою просоченням. Поверх ізоляції і напів-ведучих паперових стрічок накладена мідна перфоровано-ва стрічка 2 (екран), а понад неї - дві бронзові напівкруглі дроту 5, які служать для механічного захисту ізоляції від пошкоджень під час протягування в сталевому трубопроводі і, крім того, сприяють послабшають -шенію циркуляції масла. Свинцева оболонка на такому кабелі потрібна тільки на період транспортування і збер-ня; перед затягуванням кабелю в сталевий трубопровід її знімають.

Принципово нові конструкції кабелів розробника-ються для значного збільшення їх пропускної спроможності. До них належать електропередачі в трубах зі стисненим газом і криогенні кабельні лінії.

Марки кабелів складаються з початкових літер слів, харак-теризують їх конструкцію. Перша літера А відповідними-ет алюмінієвим жилах, відсутність позначення - мідним. Оболонки кабелів позначаються буквами: А - алю-мініевая, С - свинцева, В - полівінілхлоридна, Н-гумова, наїритові; П поліетиленова; кабелі з окремо освинцьованими жилами маркуються буквою О. Позначення марок кабелів з різними броньований-ними захисними покривами відзначаються наступними бук-вами: Б - сталеві стрічки, П - плоскі сталеві оцинко-ванні дроту, К - такі ж дроту, але круглі. Відсутність в конструкції кабелю броні і захисного шару позначається буквою Г. Маслонаповнені кабелі низького тиску маркуються буквами МН на початку назви кабелю, кабелі високого тиску - буквами МВС.

Провід за своєю структурою поділяються на дроти зі сталевими жилами і без них. Сталеві жили знаходяться в загальній скрутці з струмопровідними і необхідні для зміцнення проводів.

За своїм призначенням дроти класифікуються за напругою: дроти низької напруги, дроти високої напруги, дроти надвисокої напруги й проведення ультровисокого напруги (> 330кВ).
