Використання зварювального дроселя
Зварювальний апарат є, практично у кожного хоч трохи поважає себе господаря. Як правило, останнім часом купуються апарати щодо невисокої якості, які, після невеликої і недорогий доопрацювання, абсолютно не поступаються кращим фірмовим зразкам. Однією з таких доробок є установка дроселя для зварювання.
Що це дає? По-перше стабілізується зварювальний струм. При використанні зварювального апарату змінного струму підпал електрода можливий тільки при досягненні рівня напруги, необхідного для підпалу і відповідної синусоїди електричного струму. Включення в конструкцію дроселя дозволяє змістити фази між струмом і напругою, що призводить до більш легкому початку зварювальних робіт і більш рівному горінню і, відповідно, більш якісному зварного шва.

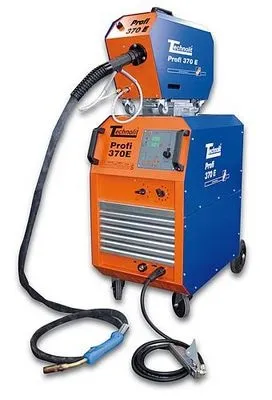

Зварювальні дроселі застосовуються як в зварювальних апаратах, що використовують електроди, так і в напівавтоматах. У разі застосування в напівавтоматі, значно зменшується розбризкування металу, а робота стає більш м'якою, причому шов проваривается більш глибоко.
Для виготовлення зварювального дроселя своїми руками умільці використовують трансформатори від старих, бажано лампових, телевізорів. Для початку знімається повністю вся намотування, а на «залізо» намотується дріт, виходячи з попередніх розрахунків.
Варто відзначити, що досить непогану якість при виготовленні зварювального дроселя своїми руками можна отримати, якщо використовувати в якості заготовки дроселі від згорілих ламп вуличного освітлення. Як правило, обмотка містить від 25 до 40 витків дроту, перетином 35-40 мм2, якщо використовується алюмінієвий дріт і від 25 мм 2, в тому випадку, якщо вдалося роздобути мідний. Непогано підходить для намотування дроселя шинка - як алюмінієва, так і мідна.
Отже, можна ставити дросель на, практично, будь-зварювальний апарат, але фахівці все-таки радять використовувати його спільно з випрямним блоком - це відноситься тільки до зварювальних апаратів, які працюють зі змінним струмом. У цьому випадку досягається подвійна мета. Виходить м'якша робота і можливість варити будь-якими електродами.
Існують конструкції, в яких дросель працює в парі із знижуючим трансформатором. У цьому випадку розрахунок дроселя повинен бути більш точним і виконується за формулами, які можна знайти в спеціалізованій літературі.
При такій реалізації конструкції перевагу розташуванню установки дроселя - вторинна ланцюг зварювального трансформатора. Варто зауважити, що саме таким чином розташовується дросель в деяких дорогих зварювальних напівавтоматах імпортного виробництва. Переваги тут очевидні. При такому розташуванні трансформатор володіє нормальним розсіюванням і вельми жорсткою зовнішньою характеристикою.
Регулювання роботи дроселя - дуже відповідальна справа. Незважаючи на всі розрахунки, домогтися стійкої і бездоганної роботи з першого разу, практично неможливо. Зазвичай кількість витків підбирають дослідним шляхом відмотуючи або, навпаки, додаючи витки. Ще один спосіб регулювання полягає в зміні повітряного зазору в муздрамтеатрі - в цьому випадку регулювання більш плавна.
