Використання шарів в coreldraw

Ананд Діксіт (Anand Dixit)

Шари надають ефективний засіб упорядкування об'єктів, створених за допомогою CorelDRAW. Застосування шарів прискорює і спрощує роботу і робить дизайн більш чітким.

Як же використовувати шари при створенні проектів?

• Документи, які містять - об'єкти, які мають бути відображені і друкуватися на всіх сторінках, а також об'єкти, які повинні з'являтися тільки на окремих сторінках. Прикладом такого документа є настінний календар, де на всіх сторінках використовується загальний заголовок, але дати на кожній з них різні.
• Лише однієї сторінки документа - кілька банківських чеків для замовника, фон яких однаковий, а банківські реквізити (назва банку, номер рахунку, контактні дані та т. Д.) Відрізняються. Я використовую шари, коли розробляю для замовників дизайн чеків, за якими акціонери можуть отримувати дивіденди, з реквізитами різних банків.

Підготовка до роботи з шарами

Перш ніж почати роботу з новим документом CorelDRAW, необхідно провести попередню підготовку. Я вважаю за краще заздалегідь визначити загальний дизайн проекту, його вміст і приблизне розміщення об'єктів.

Створення багатосторінкового документа з шарами

Перший крок - зазначення розміру сторінки нашого проекту при відкритті нового документа. За замовчуванням CorelDRAW створює новий документ з одним шаром, який називається "Шар 1". Відкрийте вікно налаштування диспетчера об'єктів (Вікно> Вікна настройки> Диспетчер об'єктів).

Другий крок - створення необхідної кількості шарів-шаблонів натисканням кнопки Створити шар-шаблон (див. Рис. 1, елемент 5) у вікні настройки диспетчера об'єктів. Шари-шаблони з'являться на всіх сторінках вашого проекту. Потім створіть потрібну кількість шарів, натискаючи кнопку Створити шар (див. Рис. 1, елемент 4).

У цій статті розглядаються зображення із завдання Calender. Я використовував чотири шари і два шари-шаблону.

Тепер ваша сторінка готова для роботи.

Порада. CorelDRAW створює нові шари над наявними. Тому їх необхідно створювати в тому порядку, в якому вони повинні бути розташовані в проекті.

На третьому кроці слід створити 11 копій відкритої сторінки, щоб отримати 12 сторінок. Клацніть вкладкуСтраніца 1. розташовану в нижній частині вікна програми, і виберіть у спадному меню пунктДубліровать сторінку. Оскільки ви ще не додавали об'єкти на сторінку, залиште в вікні Дублювати сторінку повернуться до стандартних значень і натисніть кнопку OK.

Примітка. При виборі команди Макет> Вставка сторінки в файл додаються сторінки, які за замовчуванням містять один шар. В цьому випадку всі необхідні шари потрібно додавати на кожну сторінку окремо, що може зажадати багато часу.

Після виконання трьох вищеописаних кроків ваш документ, призначений для створення настінного календаря, буде готовий до використання.

Перш ніж ми розглянемо приклад, я хотів би розповісти про деякі важливі особливості диспетчера об'єктів.

Знайомство з вікнами налаштування диспетчера об'єктів

Вікно настройки диспетчера об'єктів (рис. 1) дозволяє переглядати поточний стан структури документа, спрощуючи управління шарами і об'єктами. У цьому вікні показані всі сторінки активного документа з усіма верствами кожної сторінки і об'єкти, що знаходяться на кожному шарі кожної сторінки.

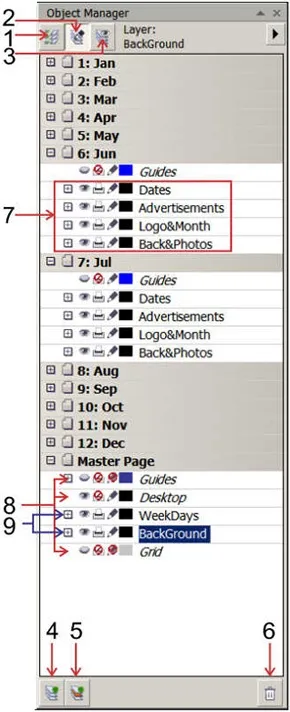

Мал. 1 - Диспетчер об'єктів
(Для наочності призначений для користувача інтерфейс показаний англійською мовою)

Нижче наведені описи елементів на рис. 1.

1 - кнопка Показати властивості об'єкта.

Якщо ця кнопка натиснута, будуть показані властивості всіх об'єктів вибраного шару. Якщо натиснути символ "+" на початку будь-якої сторінки, у вікні настройки диспетчера об'єктів будуть представлені докладні відомості про всі об'єкти.

2 - кнопка Змінити незакриті шари.

Натискання цієї кнопки дає змогу працювати з будь-яким об'єктом на будь-якому шарі, незалежно від того, чи активний він. Якщо ця кнопка не було натиснуто, для роботи з об'єктами на будь-якому шарі необхідно спочатку вибрати і зробити активним відповідний шар. Іншими словами, всі об'єкти на всіх шарах, за винятком активного, будуть тимчасово заблоковані і недоступні для використання.

3 - кнопка Вид диспетчера шарів.

Включення цього виду дозволяє користувачам управляти ієрархією (або послідовністю) шарів і змінювати їх розташування.

4 - Кнопка Створити шар.

Створення шару на активній сторінці.

5 - Кнопка Створити шар-шаблон.

Створення шару-шаблону на головній сторінці документа.

6 - Кнопка Видалити шар.

Видалення обраного шару і всіх, хто знаходиться на ньому об'єктів.

7 - Налаштування звичайних шарів, доданих на сторінку. За замовчуванням CorelDRAW привласнює верствам послідовні імена (наприклад, "Шар 2", "Шар 3" і т. Д.). Щоб підвищити зручність роботи і спростити пошук потрібних шарів, ви можете перейменовувати їх.

8 - Шари-шаблони за замовчуванням. Шари "Напрямні", "Робочий стіл" і "Сітка" є шарами за замовчуванням. Видалити їх з документа не можна.

9 - Налаштування шарів-шаблонів, доданих на головну сторінку і перейменованих.

Тепер розглянемо кнопки властивостей шарів. У кожного шару є три кнопки, які допомагають змінювати властивості даного шару.

Значок очі показує, чи є шар видимим. Якщо цей значок натиснуто, об'єкти шару видимі, а якщо не натиснуто - приховані.

Значок принтера управляє можливістю друку шару. Якщо цей значок натиснуто, об'єкти шару можна друкувати і імпортувати, в іншому випадку це неможливо.

Значок олівця показує, чи доступний шар для редагування. Якщо цей значок натиснуто, об'єкти шару можна вибирати і редагувати, в іншому випадку це неможливо.

Порада. Зазвичай видимість і можливість друку включають і відключають одночасно. Пам'ятайте, що видимий шар можна експортувати або надрукувати, якщо його друк заборонена. Якщо ж друк дозволена, то експортувати і надрукувати можна навіть невидимий шар.

Крім того, шар можна зробити видимим і при цьому заборонити його друк, щоб примітки до проекту не друкувалися. Я використовую такий шар для зберігання параметрів друку та іншої інформації про завдання, яка завжди повинна бути доступною.

Мал. 2
(Для наочності призначений для користувача інтерфейс представлений на англійській мові)

А зараз ми подивимося, як користуватися видом диспетчера шарів. Цей вид дозволяє змінювати порядок шарів на активній сторінці. На рис. 2 показаний порядок проходження шарів на сторінці 'Page: 6: Jun'.
При необхідності шари можна переміщати в будь-яку потрібну позицію.

Порада. Вид диспетчера шарів дозволяє включати і вимикати видимість шарів, а також можливість їх редагування і друку.

У цьому демонстраційному завданні мені знадобляться наступні шари:

• два шари-шаблону;
• чотири шари на кожній сторінці.

Шар-шаблон фону

Ми створили два шари-шаблону: на першому розміщуватимуться всі об'єкти, необхідні для створення загального фону всіх сторінок,

а на другому - загальні для всіх сторінок назви днів тижня.

Оскільки в проекті використовуються два шари-шаблону, вони повинні розміщуватися в різній послідовності.

Звичайний шар фону

Dates (Дати): на кожній сторінці вказані дати кожного місяця на цьому шарі.

Logo Month (Колонтитул і місяць): на цьому шарі розташовані основний заголовок і назва місяця.

Back Photos (Фонове зображення і фотографії): на цей шар я помістив фотографії та об'єкти, що використовуються для створення фону кожної сторінки. Оскільки на кожній сторінці повинні знаходитися різні фотографії і об'єкти, цей шар створений на всіх сторінках.

Порядок проходження шарів і розміщення об'єктів в 12-сторінковому календарі

Background (Фон): шар-шаблон.

Нижній шар. Об'єкти, які повинні бути видимими і можуть бути надруковані на всіх сторінках.

Back Photos (Фонове зображення і фотографії): звичайний шар.

Другий знизу шар. Унікальні об'єкти, що розміщуються на кожній сторінці. На кожній сторінці знаходяться різні фотографії і об'єкти.

Logo Month (Колонтитул і місяць): звичайний шар.

Третій знизу шар. Унікальні об'єкти, що розміщуються на кожній сторінці. На кожній сторінці відображається назва нового місяця і використовується унікальний колір шрифту в назві компанії.

Dates (Дати): звичайний шар.

П'ятий знизу шар. На кожній сторінці представлені дати різних місяців і унікальний текст.

Weekdays (Дні тижня): шар-шаблон.

Шостий знизу шар. На всіх сторінках показані одні і ті ж дні тижня. Цей шар-шаблон повинен розташовуватися над усіма іншими верствами.
