Виколотка - як застосувати на практиці слюсарний інструмент

Що таке слюсарна виколотка і для чого вона призначена?

В інструментах слюсаря завжди знайдеться таке пристосування, про який інформації немає, і як ним користуватися, одному господареві і відомо. Пристосування, про який ми сьогодні поговоримо - не нове, але в побуті зустрічається рідко, тому не всі знають, що це таке. Хоча вже з самої назви можна зробити деякі висновки про те, для чого ж такий інструмент призначений.

Технологічний термін "вибивання" походить від самого процесу, в якому такий інструмент бере участь. Таким пристроєм якраз "вибивають", і якщо вже власником нашого пристосування є слюсар, то і використовується він у відповідній сфері, а це, як правило, робота з металевими запчастинами, в яких є отвори, відповідно, в ці отвори вставляються різні елементи кріплення .

Такими елементами можуть бути шпильки, штифти, заглушки, пробки і ще багато різних типових елементів. Але ось коли, наприклад, немає можливості отримати звичайним чином таку деталь, ми звертаємося до слюсаря, і вже він за допомогою свого інструменту витягує ушкодженого, наприклад, зрізану шпильку з болта. Після вже спокійно можна віддати гайку і при наступному монтажі встановити нову шпильку.

Також нерідко такий пристрій використовується моряками, в такелажне справі. З його допомогою упорядковують такелаж, вибивають шпильки, з болта скоби якої кріплять канати або троси. Відразу попередимо, що будівельні скоби відрізняються від такелажні вироби, тому не плутайте ці визначення.

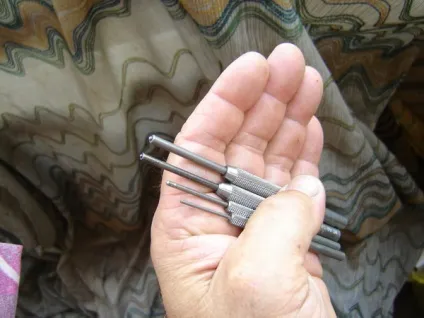

Набір вибивачів - необхідність для майстра

Перед тим, як додати в свій набір слюсарного інструменту таке пристосування, необхідно чітко знати, що воно собою являє, і як виглядає. За зовнішнім виглядом це металевий стержень, у якого один кінець ударний, а інший - робочий. Технологічно ударна частина завжди має потовщену форму і, відповідно, здатна витримувати навантаження у вигляді ударів.

Робоча ж частина витончена і має циліндричну форму певного діаметру. Саме такий пристрій допомагає інструменту виконувати свої завдання з видалення дефектів у всіх отворах стандартного діаметра. Виходячи з цього, для того щоб майстер був у всеозброєнні, і міг знайти вихід в будь-якій робочій ситуації, необхідно в своєму арсеналі мати набір вибивачів, а не одну.

Зазвичай комплект інструмента - це стандартний набір діаметрів, від самого маленького, рівного 2 міліметрів, і до самого великого діаметру, рівного 8 міліметрів. Така комплектація - це основні розміри отворів, з якими доводиться зустрічатися слюсарю під час роботи. Звичайно, існують інструменти і великих розмірів, але їх, як правило, роблять під певні завдання і замовляють таке пристосування токареві, який за індивідуальними розмірами виточує потрібний діаметр робочої частини.

Інструмент і роботи з металом - різні напрямки

Дуже часто технічні терміни перетинаються між собою в плані назв, це означає, що термін один, але призначення і сфери діяльності можуть значною мірою відрізнятися. Не оминуло таке явище і наш прилад, призначений для слюсарно-ремонтних робіт. Так, наприклад, вибиванням називають обробку металу на холодну, без нагрівання.

Зокрема, листовий метал за допомогою виколоточних молоточків обробляють таким чином, що на заготовках з'являються різного виду візерунки. В даному виді діяльності також є свій набір спеціальних приладів, які мають таку ж назву, але за зовнішнім виглядом і специфіці роботи відрізняються. Так що при виборі або просто для того, щоб розуміти, про що йде мова, необхідно робити уточнення - інструмент, виколотка слюсарна.

Особливим напрямком в даній сфері діяльності є робота з м'якими металами, наприклад з оцинкованого листа майстри виготовляють різні прикраси для фасадів будівель. Бронзові вироби також є досить популярними видами художньої майстерності і використовуються, в основному, для виготовлення різної символіки.

Ще один дуже цікавий вид діяльності, про який варто згадати, це мідна виколотка, свого часу майстри примудрялися творити шедеври зі звичайного мідного листа. Різні страви, які можна було використовувати в побуті, чаші, підноси, всі ці вироби мали величезний попит і вважалися твором мистецтва. Сьогодні, звичайно, мало хто використовує таку технологію, а ті вироби, які зустрічаються в побуті, можна по праву вважати раритетом.

Вибивання для шплінтів - застосовуємо на практиці

Так як слюсарну пристосування, про яке ми сьогодні говоримо, має своєрідну технологічну спрямованість, то, звичайно, в обов'язковому порядку потрібно розібратися, як такий елемент використовується на практиці. Не буде зайвим знати, як правильно працювати, а саме - проводити демонтаж деталі, яка прийшла в непридатність або ж піддалася корозії, і звичайним способом витягти її не вдається.

Як приклад, ми спробуємо вибити шплінт, яким зазвичай фіксуються гайки. Такий спосіб кріплення використовується, в основному, на рухомих або піддаються вібрації елементах двигунів і різних механічних пристроїв.

Але давайте не будемо заглиблюватися в механіку, а розглянемо більш простий випадок як приклад з такелажної практики. Як ми вже говорили, в такелажне справі скобою кріплять якірні ланцюги або товсті швартові канати, але в цілях безпеки гайку, яка накручується на фіксуючий "палець" додатково шплинтуют. Але вплив вологи зазвичай виводить шплінт з ладу, він іржавіє, і, відповідно, в разі необхідності гайку відкрутити просто так не вдасться. Ось тут до нас на допомогу і приходять вибивання для шплінтів.

Як користуватися вибиванням для шплінтів - покрокова схема

Крок 1: Підготовка інструменту і оброблюваної деталі

Для роботи з вилучення пошкодженого шплінта нам знадобиться молоток і вибивання відповідного діаметру отвору, в якому знаходиться пошкоджена деталь. Один з інструментів повинен точно відповідати діаметру отвору, інший же повинен бути на один розмір менше. Перед тим, як почати демонтаж, рекомендується на місце демонтується деталі налити трохи машинного масла або гасу. Сама скоба повинна бути щільно зафіксована, якщо дозволяють умови, в лещата верстатні, якщо немає, будь-яким іншим способом.

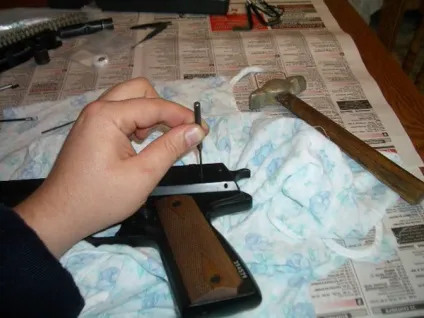

Крок 2: Вибиваємо шплінт

Для того щоб витягти залишився в фіксує отворі шплінт, наставляємо на нього інструмент діаметра, відповідного отвору. Після наносимо легкі удари молотком, теоретично деталь повинна піддатися і почати рухатися. Якщо руху не відбувається, спробуйте наносити удари сильніше. Також в процесі можна ще раз обробити місце демонтажу гасом, він в даному випадку буде мастилом і допоможе полегшити хід при демонтажі.

Крок 3: Подальше очищення отвору для шплінта

Ще одним важливим моментом є очищення отвору після проведення робіт по вилученню деталі. У разі, якщо всередині є корозія, її необхідно видалити і запобігти подальшому її появу. Для цього візьміть інструмент меншого діаметру і очистіть внутрішні стінки на кріпильному болті, при цьому необхідно промивати деталь в розчині гасу. Ну, і для того щоб уникнути корозії в майбутньому, при монтажі нового шплінта обробіть посадочні місця солідолом. Це запобігатиме потраплянню вологи і зупинить процес окислення.
