Виготовляємо котел в баню своїми руками - три способи покрокові
Виготовляємо котел в баню своїми руками - три способи покрокові
Коли фінансовий стан дозволяє. і кошторис на баню включає і зовнішню обробку якісним імпортним сайдингом. і стильні матеріали і меблі для внутрішньої обробки. і хороше оснащення все систем. включаючи опалювальну це. безумовно. добре. Ну а що робити. якщо на облаштування лазні і котельні було витрачено більше грошей. ніж планувалося. і в підсумку. немає коштів придбати закордонний автоматичний котел. Відповідь проста - котел в баню можна зробити. самостійно використавши зовсім прості предмети. бочку. листи або труби з металу. Звичайно. він не буде автоматичним. і вигляд у нього буде не самий шикарний. але свої функції виконувати він буде.
Виготовляємо котел для лазні з труби.
Такий варіант є самим елементарним і легким. Вам підійде труба з заліза або з металу. а спосіб розміщення може бути і вертикальних і горизонтальних. і кожен має свої недоліки і плюси.
- Апарат для зварювання;
- Шліфмашинка з дисковими насадками для роботи по металу. кутова;
- Генератор. працює на бензині або дизельному паливі.

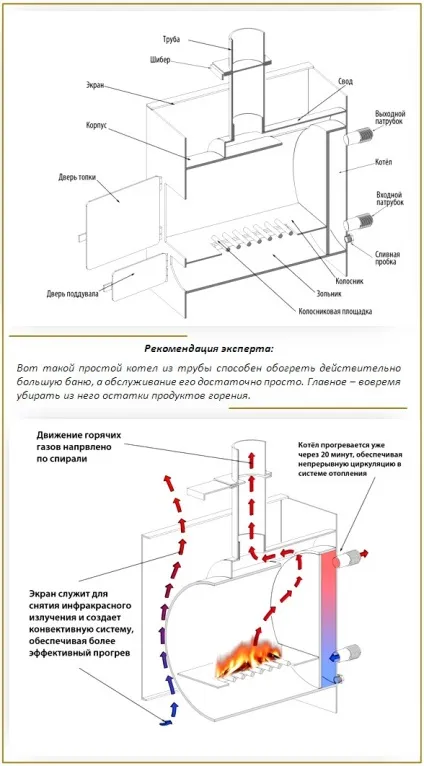

Збираємо горизонтальний варіант. нюанси технології.
Просту металеву трубу необхідного діаметра герметично заглушають з одного кінця. а на іншому встановлюють дверцята. Це майбутня топка. в яку згодом буде можливо зварюванням вмонтувати водне коліно. Поверх цієї конструкції встановлюють водний резервуар з металу. при надходженні нової дози нагрітої води з коліна вона потрапить в бак. а ненагрітими в коліно. Нагріватися рідина буде досить рівно. Кам'янку просту полку з камінням необхідно встановити у труби збоку.
Особливості збирання вертикальної установки.
Якщо трубу розташувати закритим кінцем вниз. а в середині наварити ще одну заглушку. то нижня частина (закрита з обох сторін) буде служити в якості топки. а верхня в якості водного резервуару. Кам'янку можна встановити збоку.
Якщо у Вас труба з досить товстого металу. то робити обидві частини котла краще окремо. щоб конструкція не вийшла занадто масивною. До того ж для виготовлення резервуара цілком достатньо бочки з тонкими стінками. але ось топку потрібно робити з труби з хорошим товстим металом. А термін працездатності котла буде залежати саме від товщини стінок топки. чим більше вона. тим довше він буде працювати. При такому окремому виготовленні між цими двома частинами можна спорудити кам'янку. вірезав для неї двері і приварив колосники з чавуну всередину.
Труба. яка буде виходити з котла. повинна бути з металу. а для резервуара можна взяти трубу з азбесту. І саме така труба. з різними верхом і низом. вважається найбезпечнішою. Одягати асбестовую трубу на металеву. Ви повинні без зусиль. вільно. так як коефіцієнти розширення у цих матеріалів різні.
Робимо котел в баню. використовуючи бочку.

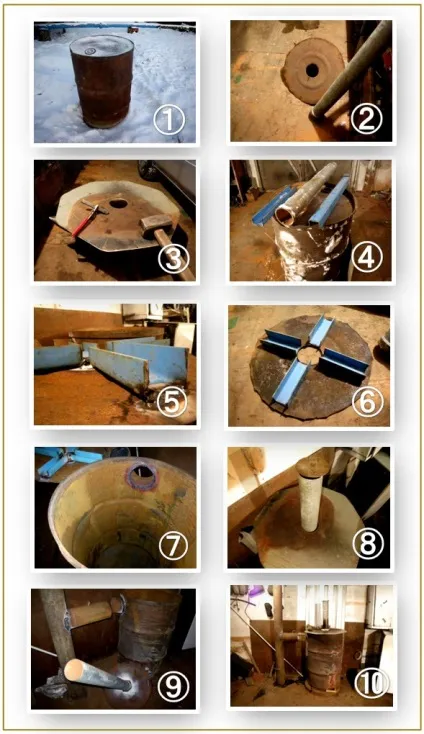

Щоб спорудити котел для лазні найпростішої структури Вам буде потрібна звичайна толстостенная бочка великих розмірів. А якщо вона ще й залишилася у Вас з радянських часів. то Вам подвійно пощастило. так як міцність у неї більше ніж у сучасних. Необхідно зробити з неї заготовку - скориставшись сокирою або зубилом. виріжте верх. Далі для відводу диму необхідно з труби вирізати шматок на 15 сантиметрів. Зробити в бочці дірку і за допомогою зварювання з'єднати трубу і бочку.
З двохсот літрової бочки вирізається дно. і в ньому робиться отвір точно в центрі під трубу шириною десять сантиметрів. Труба повинна бути розраховані таким чином. діаметр - десять сантиметрів. висота - трохи вище. ніж сама бочка. Далі потрібно приварити до кришки чотири шматки профілю. а зі зворотного боку заготовлену трубу.
Далі беремо лист металу і виготовляємо кришку для верху котла і вирубувати зубилом отвір для десяти сантиметрової труби. але не точно за розмірами. а так щоб вона щільно стояла. але могла вільно вийматися.
Заключний етап це з'єднання всіх деталей. За допомогою хомута з'єднуємо котел і трубу димоходу. не забувши попередньо зробити утеплення стеклотканью або азбестовим матеріалом.
Закінчивши ці роботи можна починати вперше перевіряти установку - заповнюємо котел дровами на одну третину від усього обсягу. Встановлюємо поверх дров трубу з кришкою. і вирівнюємо по центру. Вона повинна стояти так щоб при русі вниз. стіни котла не було чіплялися нічим. Після чого одягаємо на трубу верхню кришку.
Тепер можна підлити на дрова пального і підпалити. В ідеалі і дим. і запахи повинні йти в трубу. А щоб все паливо не прогріло занадто швидко. потрібно прикривати шибер.
Котли тривалого горіння. зроблені самостійно - технічні нюанси конструкції.
Зазвичай в стандартних котлах на твердому паливі процес горіння тривати недовго. Від сили три години. А ось паритися можна набагато довше. і щоб не склалася така ситуація. коли Ви в одному рушник йдете поповнити запас дров. можна зробити котел тривалого горіння своїми руками.
Горіти такий же обсяг дров. як і для звичайного котла. буде близько двадцяти - тридцяти годин. А секрет в тому. що повітря надходить в обмеженій кількості.

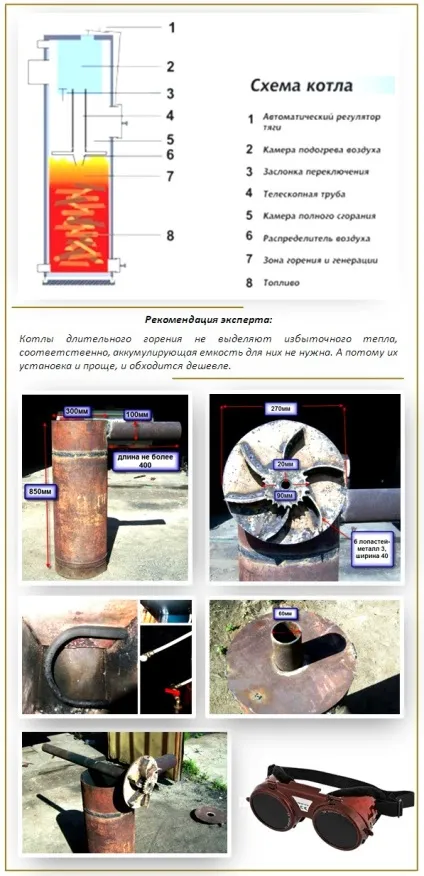

Принцип функціонування такого агрегату простий. в верхній частині корпусу є отвір для завантаження палива. туди надходить потрібну кількість дров і запалюється зверху. Вище дров розташовується обмежувач і стосується дров хвостовиком конічної форми. Під час згоряння дров обмежувач подачі повітря опускається. Причому досить повільно до низу печі. тим самим немов подаючи сигнал. що потрібна наступна закладка дров.
Але дерево не єдиний вид палива. який підходить. щоб топити саморобний котел тривалого горіння. можна використовувати і торф в брикетах. і вугілля та пелети.
Щоб виготовити такий котел Вам буде необхідна труба зі сталі з товстими стінками в ідеалі 30 сантиметрів в діаметрі і 8 метрів 50 сантиметрів в довжину. У відділенні зверху необхідно приварити відведення з іншої труби (100 мм в діаметрі. І до 40 см в довжину).
Вся суть це конструкції в тому. що область горіння обмежена. і паливо добре ущільнений. що не дає можливості зайвої кисню спалювати його занадто швидко. А контролює ці процеси особливе пристосування - частина шести сантиметрової труби. яка довше самої печі на дев'яносто сантиметрів.
На нижню частину цього обмежувача приварюється диск зі сталі з діаметром 27 сантиметрів з лопатями у формі дуги. в кількості шести штук. А внутрішній діаметральний розмір труби повинен бути обмеженим двома сантиметрами. що обмежить потік повітря в топку.
Верх котла накривається знімною кришкою у формі кола з отвором в центрі. діаметр якого трохи - трохи ширше діаметра обмежувальної труби. для того щоб сам обмежувач міг вільно рухатися по всій системі.
Внизу основи потрібно зробити отвір прямокутної форми з дверцятами. щоб можна було чистити котел від залишкових продуктів згоряння. Робити це треба рідко. котли тривалого горіння виділяють набагато менше золи і кіптяви.
Те тепло. яке виділяється при горінні дров. слугуватиме для прогріву водного резервуару. З цією метою в баку. має форму прямокутної призми. проходить поєднана з димаря труба. А до самого резервуару під'єднують систему труб для подачі і виведення води.
