Якщо ви вважаєте, що зробити радіокеровану яхту своїми руками - це дуже складно, і дорого, то прочитавши цю статтю зрозумієте, що сильно помилялися!

Звичайно, якщо ви захочете побудувати яхту на радіоуправлінні для участі в змаганнях, то це буде зовсім інша розмова і інший клас яхти. А ось зробити яхту для відпочинку вихідного дня на березі найближчого озера цілком можливо і без досвіду!

Завантажити креслення саморобної яхти на радіокеруванні і невелику інструкцію з виготовлення яхти можна тут.

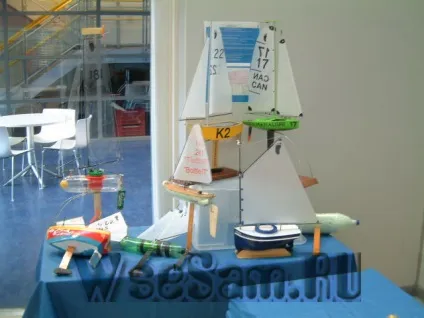

Зараз я коротко пройдуся по етапах виготовлення і в результаті у вас вийде подібна красуня:

Отже - Виготовлення радіокерованої яхти своїми руками

У модельному світі радіокеровані яхти воліють робити пропонується робити виклеівая корпус яхти з склотканини з епоксидною смолою на бовдурів. Це довгий і складний шлях! Набагато простіше зробити яхту з бальзам і фанери. Можна зробити і з підручного матеріалу - легкої фанери з ящиків від фруктів - такі ящики викидають у магазинів і фруктових ринків.

Так само можна зробити і з стельової плитки - потолочкі. Вона продається упаковками по 8 аркушів на будівельних ринках. В цьому випадку необхідно буде додатково зробити силовий каркас яхти - вирізати з фанери фальшпалубу з полегшеннями, яка з'єднає сервомашинки, ящик кіля, кріплення керма напряму і кріплення щогли.

Втім, ящик кіля доведеться робити з фанери в будь-якому випадку, так як кіль передає на корпус дуже великі навантаження.

Якщо робити корпус не хочеться, а полювання спробувати яхту на воді - то можна зробити майже готовий корпус радіокерованої яхти з пляшки!

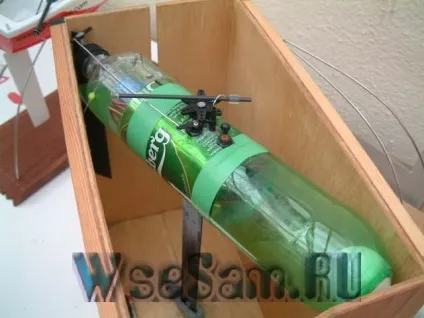

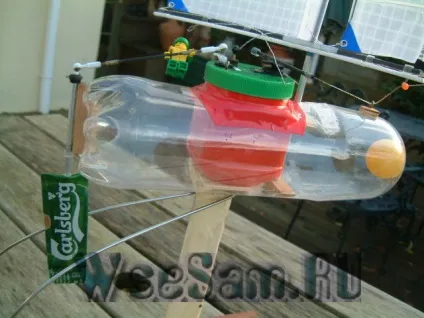

Ось приклади подібних яхт з ПЕТ пляшок:

Не дивлячись на жалюгідний вигляд, вони цілком успішно ходять по воді і слухаються управління!

На управління вітрилом бажано поставити сервомашинки вагою в 16 грам. А на кермо напряму яхти піде дешевша 8ми грамова сервомашинка.
Можна поставити і на управління вітрилом 8ми грамову серв, але її може не вистачити для управління вітрилом при вітрі сильніше помірного.

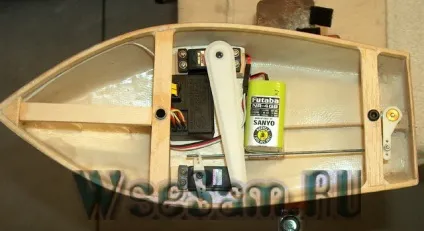

Приблизно так розташовуються сервомашинки в корпусі RC яхти.

Такелаж і вітрила саморобної яхти

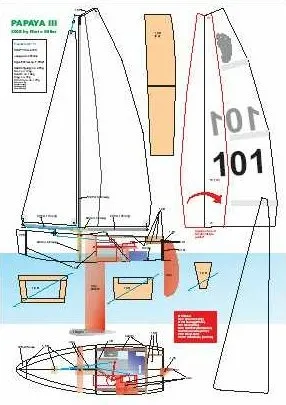

В архіві приведена схема класичного парусного озброєння для радіокерованої яхти.

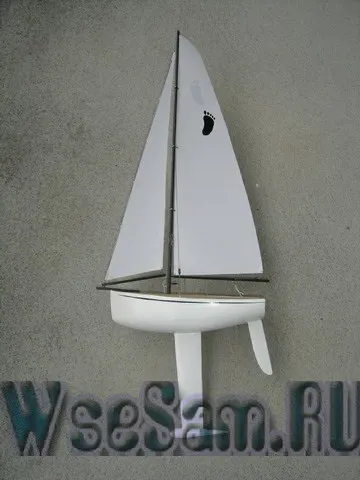

Але не обов'язково робити стандартні вітрила, можна поставити звичайний трикутний парус з кріпленням на ніс яхти.

Можна встановити косий парус:

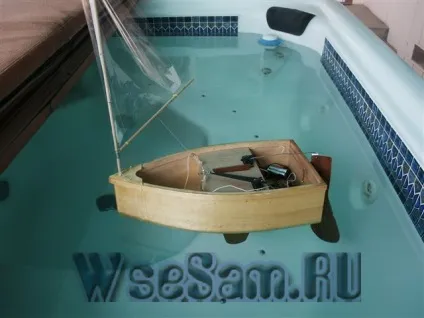

Або зробити стилізацію під китайську джонку:

Кращим матеріалом для виготовлення щогли є карбонові трубки, вони використовуються в повітряних зміїв і продаються в модельних магазинах, але якщо їх немає то підійдуть і алюмінієві. Фактично - матеріал для щогли - це єдине що необхідно пошукати.

Можна використовувати і дерев'яну щоглу, але така щогла буде важче. Якщо будете робити щоглу з дерева - то обробіть її на конус для зниження ваги.

Самі вітрила виготовляються з поліетиленових пакетів, благо що зараз пакети для сміття бувають всіх розмірів і кольорів. І не смійтеся! На змаганнях радіокерованих яхт практично всі яхти комплектуються саморобними вітрилами.
Для більш великих яхт роблять вітрила з лавсану (плівки в яку загортають квіти). Але для невеликої яхти вихідного дня такий матеріал буде важким.

Бульбу - це вантаж противаги на кінці кіля. Бульбу необхідно відлити з свинцю.
Свинець можна придбати в мисливському магазині (дріб будь-якого номера або калібру) або в магазині для рибалок - свинцеві грузила закідушек.
Втім, якщо у вас недалеко від будинку є капітальні гаражі - варто подивитися близько них на предмет старих акумуляторів. В автомобільних акумуляторах використовується свинець і його легко дістати і переплавити на багатті або паяльної лампи.
Вага та розміри бульби наведені в архіві інструкції з виготовлення.

Взагалі файл з кресленнями та інструкцією з виготовлення вельми зрозумілий і докладний. У ньому присутні і шаблони для виготовлення корпусу і як змонтувати такелаж і креслення вітрил.

Сподіваюся у вас вийти щось подібне:
