Виготовлення подовжувача для сервомашинки
Продовжую публікацію статей рублики Технології моделізму.
Сьогодні невелика ФОТОінструкція по виготовленню сервоудлінітеля. Такий подовжувач можна встаю в будь-радіокеровані моделі - вертольоти, моделі літаків, човни або моделі машинок, всюди потрібно з'єднувати сервомашинки з приймачем, а довгі дроти сервомашинки, буває, і не вистачає.
Виготовити подовжувач для сервомашинки своїми руками досить просто, достатньо вміти тримати паяльник в руках і сходити на ринок за роз'ємами і проводом.
Найпростіше розрізати провід у сервомашинки і впаяти шматок кабелю потрібної довжини.
Але в разі заміни серви, доведеться повторювати екзекуцію з новою сервомашинки.
Тому краще зробити кабель - сервоудлінітель.
Звичайно, найпростіше купити готовий сервоудлінітель в хобі магазині по сусідству з будинком, але ціни там негуманно, починаються від 3-4 $ (150 і вище рублів за кабель), а на модель треба від 2 до 4 таких подовжувачів. Ціна подовжувача фактично дорівнює ціні сервомашинки при замовленні в зарубіжному інтернет магазині.
Звичайно, можна замовляти і кабелі за кордоном, з інтернет магазинів, але заздалегідь не знаєш, який довгі кабель буде необхідний.
Загалом, я вважаю за краще виготовляти такі кабелю самостійно.

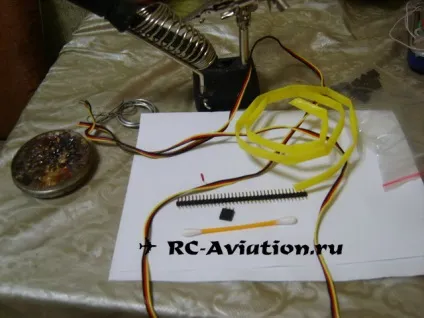

Для виготовлення потрібні наступне:
- PBS-3Гнездо 3 контакту, для пайки на плату, крок 2.54 мм, однорядне. PLS-40
- Штирьове з'єднання 1х40, крок 2.54мм, однорядне
- Ватна паличка
- термоусадка
- Провід 3-х жильний, плоский
Роз'єми PBS-3 і PLS-40 я прикупив в Буром Ведмеді (brownbear.ru), перших брав штук 30, друге - десяток. Ціна була менше 5 руб. за штуку.
Провід купив з нагоди на радіоринку, метра 3 купив, поки витратив тільки 2 метри.
PLS-40 - відламуються по 3 штирька від всієї лінійки з 40 штук штирьків.
Від ватної палички відрізається 2 відрізка приблизно сантиметрової довжини.
Термоусадка - 2 відрізка по 1.5-1.7 см.
Кінці дроту зачищаємо, залужівает каніфоллю і припоєм і кінці роз'ємів і дроти.
На середній провід червоного кольору одягаємо відрізок ватної палички, на провід одягаємо термоусадку, припаюємо провід до гнізда і зрушуємо відрізок ватної палички. Він потрібен для того, що б відокремити дроти один від одного. Можна використовувати тонку термоусадку, але вона у мене швидко закінчується.
На момент виготовлення пари подовжувачів її не виявилося, а я завжди віддаю перевагу використовувати то - що є під рукою :)
Повторюємо для другого кінця проводу.
Зрушуємо термоусадку на роз'єм і прогріваємо її промисловим феном або над паяльником (я роблю над паяльником, лінь кожен раз фен діставати).
Виходить ось такий ось сервоудлінітель.
На виготовлення одного такого сервоудлінітеля витрачатися 5-10 хвилин.
Собівартість - 5 руб. за роз'єм PBS-3, 37 коп за 1/13 частина PLS-40, рублів 7 на відрізок кабелю, копійок 30 на термоусадку, скільки копійок виділити на ватяну паличку - важко сказати, але не більше 20.)
Разом 12 рублів і 10 хвилин часу. Або 24 рубля проти 300 на авіамодель, типу Katana 3D.
Звичайно, можна витратити і 300 рублів і не мучитися з пайкою, але я вважаю, що хобі - не повинно бути дірою в сімейному бюджеті і якщо я можу, що то зробити сам не гірше, ніж покупне, то простіше трохи докласти руки, а на зекономлені фінанси прикупити то - що зробити набагато важче (принаймні мені), наприклад - приймач, акумулятор або електродвигун :)
