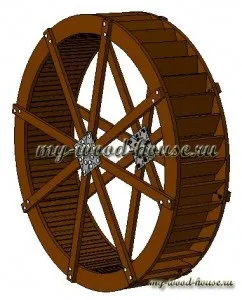

Виготовлення каркаса водяного колеса
Виготовлення колеса починаємо з каркаса, який складається з двох кілець (обода) і діагоналей, що скріплюють фрагменти кільця і додають жорсткість всієї конструкції.
Кільця виготовляємо з дошки 30 х 200 мм. Кожне кільце складається з восьми дуг (частин), а на два кільця нам буде потрібно виготовити шістнадцять таких деталей. Ось креслення дуги з точними розмірами.
Ширина дуги виходить 134 мм, такий розмір вийшов в результаті мінімізації витрат на будматеріали, дошка шириною 200 мм популярна і ви її без зусиль знайдете на будь-якому ринку або в магазині. Також можна застосувати дошку іншої товщини, якщо не буде 30 мм, сміливо беріть товщиною 25 мм, її міцності цілком вистачить і полегшить конструкцію, я просто перестраховувався.
Для виготовлення дуг, зробіть точний шаблон з картону або жерсті, простіше виміряти і викреслити один раз на шаблоні, а потім переносити на все заготовки. Для випилювання дугоподібних сторін використовуйте лобзик. Торцеві сторони повинні бути рівними, для щільного прилягання дуг один до одного, тому їх відрізати торцювання або відрізний дисковою пилкою.

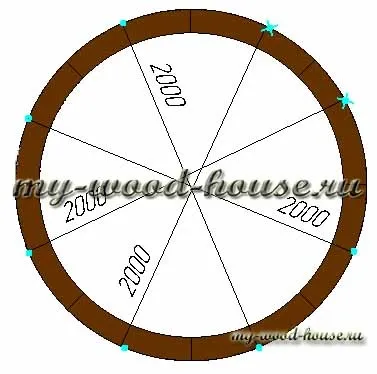

Після виготовлення дуг, викладіть їх на рівній поверхні, повинно вийти кільце, якщо стики погано збігаються, слід регулювати їх небагато, але це не настільки важливо, найголовніше, щоб кільце мало правильну круглу форму, а для перевірки цього, де б ви не проміряли діагональ , розмір діаметра повинен бути один і той же.
Скріпіть їх саморізами як показано на ескізі:
Короткі виготовляємо згідно креслення, 8 шт:
Довгі стикуємося і скручуємо між собою, але подалі від середини, там ми будемо потім просвердлювати отвір діаметром 30 мм.

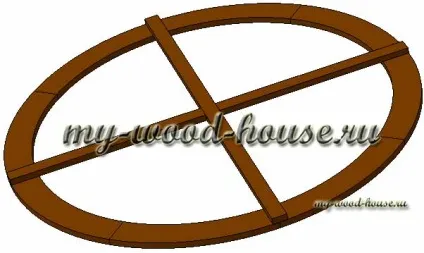

Докладаємо спочатку довгі діагоналі до кільця так, щоб діагоналі перекривали стик дуг, і стик дуг був посередині діагоналі. Не поспішайте прикручувати, перевірте, що б все було рівно і симетрично, від цього залежить правильність конструкції. Прикрутите довгі діагоналі до кільця декількома саморізами, пізніше зміцнимо болтами.

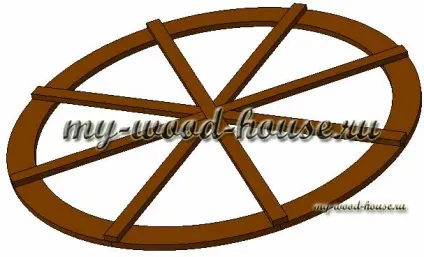

Так само приєднуємо короткі діагоналі і наживляємо їх за допомогою саморізів.
Потім виготовляємо чотири кріпильні пластини, які посилять конструкцію. Метал застосовуємо не менше 2 мм. Вирізаємо болгаркою до потрібного розміру і висвердлюємо отвори для болтів згідно з кресленням:

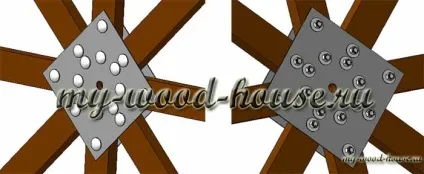

Далі необхідно прикрутити пластини, але для цього знову промеріваем все діагоналі. Докладаємо пластину, центральний отвір в пластині повинно бути рівно по центру кола, просвердлюємо отвори в діагоналях через пластину по одному, щоб не збити центрування, докладаємо з іншого боку пластину і скручуємо болтами.
Після того як скрутили пластини, просвердлюємо отвори для болтів в місцях кріплення діагоналей з кільцями, по два болта в один кінець, як на ескізі:
Далі просвердлюємо отвір в середині діагоналей через металеву пластину діаметром 30 мм.

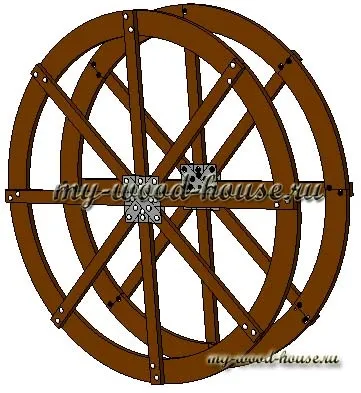

Все те ж саме з другим кільцем. Все, каркас готовий, тепер його можна рухати і переміщати.
Щоб перевірити правильність складання, одягніть каркас на що-небудь і Крутаніте, має крутитися рівно без великих биття.

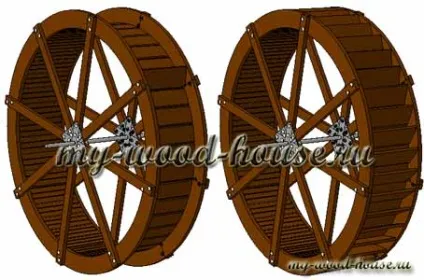

Збірка водяного колеса
Збірку водяного колеса краще проводити у висячому положенні, тобто надіньте виготовлені дві половини каркаса на що-небудь, можна на лом і підвісьте.

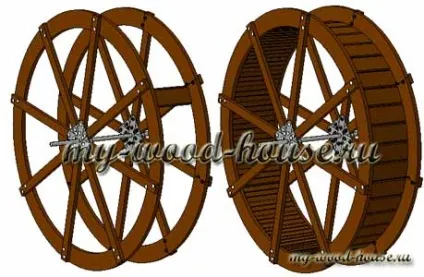

З'єднувати дві половини каркаса ми будемо за допомогою сполучних дощок. Довжина даних дощок 40 см. В якості матеріалу для їх виготовлення можна застосувати будь-який матеріал, бажано з замком (шип-паз). Наприклад, часто після будівництва залишаються шматки імітації бруса, або можна використовувати будь-яку обрізну дошку товщиною не менше 20 мм. Але не треба сильно широку, укладання виробляємо по колу, оптимальна ширина 13-15 см. На кресленні в якості сполучної дошки застосована імітація бруса 145 мм (робоча 135 мм), на все по колу пішло 40 штук по 40 см, тобто 16 м .п.
Перед тим як зібрати два каркаса, вирівняйте на них діагоналі і починайте скручувати. Кріплення дощок виробляємо через дуги саморізами, по 4 шт. на дошку. Бажано перед закручуванням шурупів просвердлити отвір тонким свердлом, що б не лопнули дошки. Якщо використовуєте дошки без замка, намагайтеся щільно підганяти дошки один до одного (не виходить - використовуйте силікон), а якщо використовуєте дошки з замком, то чи не з'єднувати їх щільно, розсовує небагато. Відрізку бажано проводити торцовкой.
Далі виготовляємо перегородки з дошки 20 х 150 мм. або 25 х 150 мм. Нам знадобитися так само 40 штук по 40 см. Всього 16 м.п. Нарізати краще торцовкой. Кріпимо саморізами, по 4 шт. на дошку, так само попередньо просвердлюємо отвори тонким свердлом. Все, водяне колесо готове.
Порахуємо вартість матеріалу:
Дошка 30 х 200 мм. необхідно 14 м.п. по 50 руб. за м.п. = 700 руб.
Брус 30 х 70 мм. необхідно 16 м.п. по 40 руб. за м.п. = 640 руб.
Дошка імітація бруса, потрібно 16 м.п. 3 дошки по 6 м = 750 руб.
Дошка 20 х 150 мм. необхідно 16 м.п. 3 дошки по 6 м = 800 руб.
Саморізи, болти і метал 2мм 1м2 = 700 руб.
Всього: 3600 руб. (58 USD).
