Всім привіт! Як ви вже зрозуміли, сьогодні ми будемо робити квадріфілярную антену типу Клевер для частоти 5.8Ггц. Їх звичайно ж можна купити, скажіть ви, наприклад, дешеві ось такі чи ось такі подорожче і це правильно. Я теж так думав коли літав на великому квадрік, і не падав ...
Але, перейшовши в клас 250мм літунів, я зрозумів, що на антенах можна розоритися. Одну в тиждень точно можна угробити, і це сумно. Навіть захисні кришечки, встановлені на них, допомагають не завжди. Вони допомагають, але не довго.
З цього постало питання виготовлення антени будинку. Так, вона буде виглядати ні як з заводу, але зате ми ні чого не витрачаємо, а результат отримуємо трохи гірше, ну або можна порівняти з заводським зразком. Все залежить від вашої акуратності. І так приступимо.
- Хвостик від старої антени (якщо ви робите з нуля то можна замовити ось такий патч і розрізати його навпіл.
- Мідна або обміднений дріт діаметром 0.8-1мм
- штангель
- Кусачки
- пассатижи
- Паяльник і приналежності для пайки
Беремо дріт і намагаємося її якнайкраще випрямити. Відрізаємо 3 шматочки по 53 мм, Беріть трохи більше, тому як краще трохи підточити, ніж відрізати новий.
Як бачите у мене ідеально рівні не вийшло 😀
Далі нам потрібно відміряти по 13 мм з кожного боку і загнути на 90 градусів
Робота копітка, але нічого не поробиш, для загину я використовував пасатижі.
У нас повинно вийти 3 літери «П». «П» ол справи зроблено)
Тут трохи захопившись, я забув зробити пару фоток, але думаю за кінцевим результатом буде зрозуміло що я мав на увазі нижче.

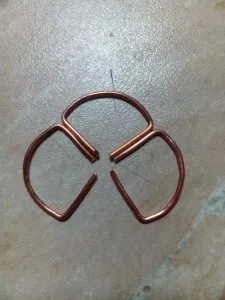

Тепер нам потрібно зігнути наші «П» так, що б вийшов «лист конюшини». Акуратно, потроху починаючи від вигину 13 мм, гнемо центральну частину всередину. Намагаємося, щоб вийшла чверть кола. З першого разу це досить проблематично, якщо в арсеналі ваших інструментів є тонкогубци, краще використовувати їх.
В результаті у нас повинно вийти наступне
І останній пункт робіт з дротом, нам потрібно облудить кінці наших пелюсток.
Будьте уважнішими, мідь добре проводить тепло, тримайте пелюстка в пасатижах.
Тепер приступимо до підготовки нашого «хвостика»
Він складається з двох частин, обплетення і центральна жила. Акуратно знімаємо 5 мм верхньої ізоляції, і розпускаємо оплетку.
З неї скручуємо 3 вуса, відстань між ними дорівнює 120 градусам.
Отримуємо ось таку штуку, лудимо все це припоєм. І центральну жилу теж.
Затискаємо наш «хвостик» будь-що небудь що б він стояв і не рухався. І починаємо припаювати до нього пелюстки.
Для того що б в найближчому майбутньому не мучаться з підженемо другого кінця до центральної жили, нам потрібно трохи розвести їх в сторони, для цього верхній край тягнемо на себе, нижній відштовхуємо.
Запаює все 3 пелюстки, і підганяємо вільні кінці до центральної жили якомога щільніше.
Набравши побільше припою на паяльник, запаює центральну жилу з пелюстками. Побільше для того, що б і міцніше було і і не відвалилося коли ми будемо поправляти положення пелюсток.
Виходить ось така конструкція.
Пелюстки повинні бути на однаковій відстані одна від одної і нахилені під 45 градусів. Я поставив приблизно 45, оперуючи пластиковим китайським транспортиром.
Ну і не великий підсумок.
Вийшла у нас ось така антена, вона виглядає не так красиво як з заводу, але зате зроблена своїми руками.
Даний зразок, я постараюся протестувати на дальність найближчим часом.
