Відпал рекристалізації - чим відрізняється від інших видів відео
У статті докладно розглянуто відпал рекристалізації, а також інші види відпалу стали, здійснювані для поліпшення структури і оброблюваності металу, зменшення його твердості і зняття внутрішніх напружень.
1 Коли проводиться відпал рекристалізації
Під відпалом рекристаллизационного виду мають на увазі нагрівання металу до температури, що перевищує показник температури кристалізації не менше, ніж на 100-200 ° С і витримку його протягом певного часу. Фінальна стадія процесу - охолодження матеріалу. Даний отжиг може поділятися на неповний, повний і текстуруючий. На практиці найбільш часто застосовується повний відпал (зверніть увагу на те, що гарт стали і її отжиг є різними процесами). Повний варіант рекрісталлізаціонний термічної обробки використовується в якості:
- процедури, що передує обробці (холодної) металу тиском: в цьому випадку матеріал стає більш пластичним, що полегшує в подальшому роботу з ним;
- вихідного виду термообробки: готовий виріб або напівфабрикат отримують необхідні за умовами виробництва характеристики;
- проміжної операції в процесі холодного деформування металу: отжиг дає можливість ефективно видаляти наклеп.
Нерідко рекрісталлізаціонний відпал застосовується і після гарячої обробки тиском, коли повільна рекристалізація не пройшла повністю, що не дозволило зняти наклеп. Зазвичай подібній обробці піддаються гарячекатані рулони зі сплавів на основі алюмінію. Також процедура виконується в таких ситуаціях:
- після прокатки (холодної) стрічок, листів, фольги з різних сплавів і кольорових металів, дроту і прутків, холодного штампування стали, холодного волочіння труб;
- при виготовленні виробів і напівфабрикатів з кольорових металів: в цьому випадку отжиг є, по суті, окремою процедурою термічної обробки, яка застосовується набагато частіше, ніж в процесі виробництва сталі.
Як правило, повна рекристалізація для різних матеріалів триває не більше 1 години, за умови, що відпал здійснюється при заданих температурах для кожного з них:
- від 300 до 400 ° С - магнієві сплави;
- від 800 до 1150 ° С - нікелеві сплави;
- від 650 до 710 ° С - сталі вуглецевої групи;
- від 350 до 430 ° С - сплави на основі алюмінію;
- від 670 до 690 ° С - титан;
- від 700 до 850 ° С - меднонікелевие композиції;
- від 300 до 500 ° С - алюміній;
- від 600 до 700 ° С - бронзи і латуні, а також мідь (остання може Отжигают і при температурі від 500 ° С).
2 Дифузійний відпал - особливості процесу
Його також називають гомогенізований. Подібна термообробка проводиться для усунення результатів ликвации дендритного типу. Диффузионному відпалу піддається легована сталь, в якій показники в'язкості і пластичності можуть знижуватися саме через внутрікристалічної або дендритних ліквації. Це призводить до утворення в сталевих злитках флокенов, шаруватого або крихкого зламу. Гомогенізований отжиг, як правило, не використовується для вуглецевих сталей (дендритная ізоляція в них внаслідок "оперативної" дифузії вуглецю при обробці тиском зникає сама).
Мета дифузійної обробки литого металу полягає в тому, щоб домогтися його рівноважної структури, а також поліпшення механічних характеристик і однорідності властивостей по всьому об'єму готової продукції. При гомогенізований відпалу спостерігаються такі процеси:
- надлишкові фази розчиняються;
- хімічний склад вирівнюється;
- з твердого пересичені розчину відбувається виділення фаз;
- виникнення пір і їх зростання;
- збільшення розмірів зерна.
Описуваний вид термообробки передбачає тривалу витримку металу при температурах істотно вище критичних (не менше 1100-1200 градусів Цельсія). На першому етапі нагріву відзначається розчинення потрійний і четверний евтектики (при постійному тиску нонваріантная точка в рідкому розчині), потім відбувається нагрів до подвійної евтектики, а на останній стадії - до температури солідусу (диаграммная лінія, на якій повністю зникають краплі розплаву), що є метастабільним . При цьому важливо, щоб метал не перепалювати (границі зерен не повинні окислюватися) і не перегрівався, так як це може призвести до надмірним збільшенням параметрів зерен.
3 Ізотермічний відпал - нюанси термообробки стали
Рекомендований для легованих сталей. Його особливість полягає в тому, що аустеніт розпадається на суміш з цементиту і фериту при незмінній температурі.
При інших видах відпалу подібний розпад вимагає постійного зменшення температури (відбувається охолодження металу).
Після розпаду аустеніту охолодження може здійснюватися на повітрі, так як швидкість охолодження значну роль вже не грає. Переваги такого охолодження наступні:
- однорідність структури легованих композицій (аустеніт перетворюється в перліт при однаковій температурі, що недосяжно, якщо застосовуються інші види відпалу сталі);
- зниження часу, що витрачається на термічну обробку (відпадає необхідність здійснювати повільне, а значить, дуже тривале охолодження).
Розглянутий отжиг виконується за такою схемою:
- нагрів стали до температурного показника, який перевищує величину Ас3 (критична верхня точка) на 50-70 градусів;
- зниження температури нижче АС1 на 150 градусів;
- перенесення нагрітої деталі в ванну або піч з температурою не більше 700 ° С для ізотермічної витримки.
Изотермическая витримка триває до тих пір, поки не буде зафіксовано розпад аустеніту в повній мірі. Конкретна тривалість процедури залежить не тільки від складу металу, але ще і від геометричних розмірів деталі. З цієї причини изотермическая витримка може йти і кілька годин (зазвичай для легованих складів), і буквально кілька хвилин (гарячекатані листи з вуглецевих сталей).
4 Відмінності між повним і неповним відпалом
Повний відпал забезпечує фазову повну перекристаллизацию стали, він позбавляє метал від різних дефектів структури, надає стали важливі властивості, дає можливість пом'якшити її для подальшої різання. Суть процедури полягає в тому, що доевтектоїдних сталь нагрівається вище температури АС3 на 30-50 градусів, прогрівається, а потім повільно охолоджується. У більшості випадків витримка триває не більше 60 хвилин (мінімум - півгодини) на одну тонну сталі, а швидкість нагріву дорівнює приблизно 100 С / ч.
Швидкість охолодження може варіюватися в залежності від складу стали і рівня стійкості аустеніту. Необхідність же повільного охолодження викликана потребою уникнути формування надто твердою ферритно-цементитной дисперсної структури. Регулюється швидкість охолодження за допомогою охолодження печі (вимкнений частково або повністю обігрів, відкрита або закрита дверцята).

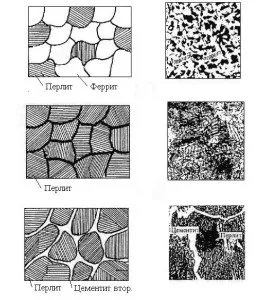

Доевтектоїдних сталь після такого відпалу має структуру, яка складається з надлишкового перліту і фериту. Дуже важливо не перегрівати метал вище АС3 більш рекомендованих показників, так як в цьому випадку властивості стали істотно погіршаться через збільшення зерна аустеніту.
Неповний отжиг виконується при температурах нижче Ас3, але вище АС1. Подібний нагрів призводить до часткової перекристалізації (в аустеніт перетворюється лише деяка частина фериту), що не дозволяє позбутися від дефектів стали, що мають відношення до форми і розмірів "зайвого" фериту. Подібний вид термообробки підходить для сталей без ферритной полосчатости, які потрібно тільки пом'якшити перед різкою, зменшивши їх твердість.
Трубогиб ручний ТР і інші марки - розглядаємо типи цього пристосування
У цій статті ми розглянемо різні механічні трубогиби, які можна використовувати руками, застосовуючи тільки мускульну.
Види зварювальних апаратів - огляд популярних моделей
