Видові екрани автокад в просторі листа
Що стосується видових екранів в просторі Листів. то їх основне завдання - організовувати креслення і готувати його для виведення на друк. Можна створювати різну кількість таких екранів, задаючи їм потрібний розмір, властивості, масштаб моделі і т.д.
Автокад - видове вікно на Листах
Для підготовки креслення до друку потрібно переключитися в простір Ліста. Іншими словами, лист - це прототип майбутнього вашого креслення. В першу чергу необхідно перейти в простір Ліста, для цього потрібно клацнути ЛКМ по вкладці Лист1, як показано на рис .:

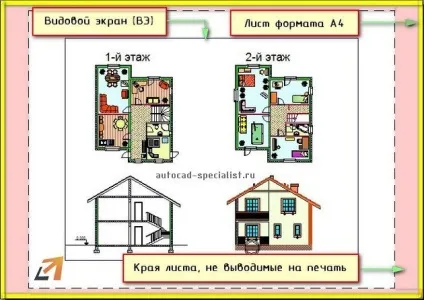

В результаті, ви потрапите в простір Ліста, яке показано на рис .:
Видовий екран (ВЕ) простору листа - це ніщо інше, як примітив. Кожен видовий екран аркуша являє собою свого роду кадр зображення в просторі моделі, що містить вид, в якому відображається модель в заданому масштабі і орієнтації. Таким чином, через видовий екран ми потрапляємо в простір моделі. Якщо двічі клацнути ЛКМ всередині видового екрану, то він стане активним і у нас з'явиться доступ до простору Моделі, де знаходяться креслення. Обертаючи коліщатко миші, ми можемо змінювати масштаб, тим самим віддалятися або наближатися до об'єктів креслення.
Зверніть увагу на числа, які змінюються при масштабуванні внизу екрану:
Це і є поточний масштаб креслення. Щоб вибрати стандартне значення масштабу, яке відповідає ГОСТу, необхідно клацнути по маленькій стрілочці біля чисел, як показано на рис .:
Вибір масштабу в AutoCAD

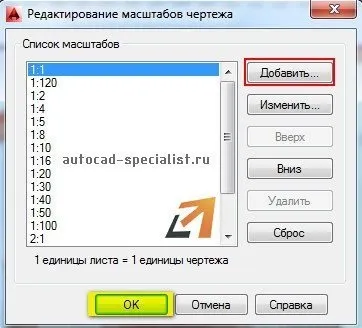

Відкриється список стандартних масштабів. При необхідності можна додати нове значення. Для цього потрібно вибрати «Призначений для користувача ...» - «Додати».
Відкриється діалогове вікно, в якому слід вказати ім'я і властивості масштабу. Створимо нове значення масштабу 1: 200, як показано на рис .:

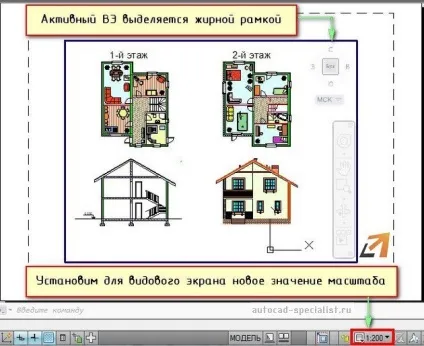

Тепер встановимо нове значення масштабу:
Щоб вийти з видового екрана, досить двічі клацнути ЛКМ по листу за кордоном ВЕ.

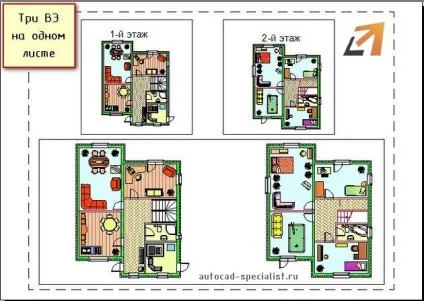

У просторі листа може створюватися один видовий екран, що займає весь аркуш, або кілька видових екранів. Якщо його виділити, то з'являться чотири ручки для редагування.
Розміри, властивості, масштаб і розташування видових екранів можуть змінюватися. До того ж їх можна копіювати і виносити за межі аркуша.
Створення нового ВЕ в просторі листа
Щоб створити новий видовий екран, можна перейти на вкладку Лист - панель «Видові екрани листа». Зауважте, існує кілька варіантів створення ВЕ: прямокутної форми, багатокутної або взагалі довільної форми.
Також можна просто копіювати вже існуючий ВЕ, скориставшись командою редагування «Копіювати». Мабуть це найправильніший шлях, якщо необхідно задати однакові розміри видових вікон на одному аркуші.
Таким чином, видові екрани в Автокаде, використовувані в просторі Ліста, необхідні для правильного оформлення креслень різної складності. Після цього роботу можна виводити на друк.
