Відносний зсув є кутовою деформацією, що характеризує перекіс елемента
Межа абсолютної пружності.

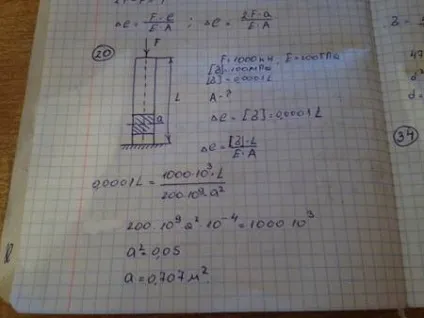

20) Стрижень з квадратним поперечним перерізом навантажений силою F = 1000kH. Модуль пружності матеріалу E = 200 ГПа. Допустима напруга (S) = 100 Мпа. Допустиме мінімальне переміщення верхнього перетину (S) = 0,0001L. Допустимий розмір поперечного перерізу з умови жорсткості дорівнює 0,707 квадратних метрів.
21) Напруга, що допускається на розтяг - стиск для матеріалу дорівнює 150 Мпа. Для стрижня круглого поперечного перерізу найменший діаметр D з умови міцності дорівнює 0,0834 квадратних метрів.
22) У чому різниця між пластичними і крихкими матеріалами? Зразки з крихких матеріалів (наприклад, з сірого чавуну) руйнуються при вельми малих деформаціях, а з пластичних матеріалів (наприклад, з маловуглецевої сталі) - при значних деформаціях.
23) Що називається коефіцієнтом запасу міцності? Коефіцієнт запасу - величина, що показує здатність конструкції витримувати додаються до неї навантаження вище розрахункових.
де S - гранично допустиме значення розглянутої величини (сили, напруги, переміщення і т. д.);
T - розрахункове значення цієї величини.
24) Як формулюється умова міцності при будь-якому вигляді де-формації?
25) Що таке жорсткість поперечного перерізу? Жорсткість - це здатність конструктивних елементів чинити опір деформації при зовнішньому впливі.
26) Що характеризує величина Е? Модуль пружності матеріалу.
27) При розрахунку заклепки на зріз величина площі зрізу дорівнює
28) Що називається абсолютним і відносним зсувом?
Відносний зсув є кутовою деформацією, що характеризує перекіс елемента.
29) Як формулюється закон Гука при зсуві?
30) Яка формула зв'язку трьох пружних констант (E, G і μ)?
31) З розрахунку на зріз мінімальна висота головки болта при заданих значеннях d і дорівнює
При малій висоті головки болта відбувається її зріз по циліндричній поверхні діаметром d. Приймемо, що дотичні напруження постійні по висоті h головки.
32) При крученні максимальне дотичне напруження виникає в точці D

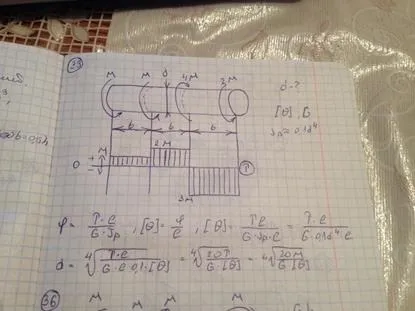

33) З умови жорсткості в заданих перетинах (а) і G. найменший допустимий діаметр вала дорівнює
34) Труба відчуває деформацію кручення. Епюра розподілу дотичних напружень в поперечному перерізі труби має вигляд:
35) При деформації кручення кут взаємного повороту двох перетинів, віднесений до відстані між ними, називається відносним кутом закручування.
36) Тоді максимальний кут закручування дорівнює:

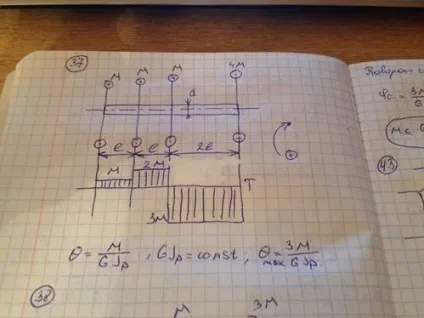

37) Стрижень круглого перетину діаметром d навантажений, як показано на малюнку. Максимальне значення кута закручування одно
Модуль зсуву матеріалу G, значення моменту М і довжина l задані.

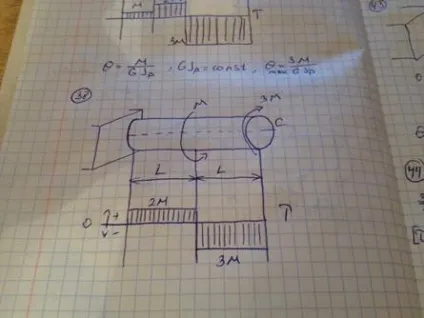

38) Схема навантаження показана на малюнку. Довжина L, жорсткість поперечного перерізу стержня на крутіння. допускається кут повороту перетину C задані. З розрахунку на жорсткість максимально допустиме значення зовнішнього навантаження M одно (Епюра навпаки, поміняти плюс з мінусом)
39) Правила побудови епюр крутних моментів?
Правило знаків для Мкр: домовимося вважати крутний момент в перерізі позитивним, якщо при погляді на перетин з боку розглянутої відсіченої частини зовнішній момент видно спрямованим проти руху годинникової стрілки і негативним - у противному випадку.
40) Які напруги виникають в поперечному перерізі круглого стержня при крученні і як вони спрямовані?
У поперечних перетинах бруса при крученні виникають дотичні напруження, напрямок яких в кожній точці перпендикулярно до радіуса, що з'єднує цю точку з центром перетину, а величина прямо пропорційна відстані точки від центру.
41) Чому дорівнює полярний момент інерції круглого перетину?
42) Що називається моментом опору при крученні?
Полярний момент опору (або момент опору при крученні), є геометричною характеристикою поперечного перерізу вала, що визначає здатність вала чинити опір крученню. Полярний момент опору вимірюється в одиницях довжини в кубі (в см3).
Для стрижня круглого поперечного перерізу полярний момент опору визначається формулою:
.
Для порожнього вала, що має внутрішній діаметр d і зовнішній - D, полярний момент опору виражається формулою:

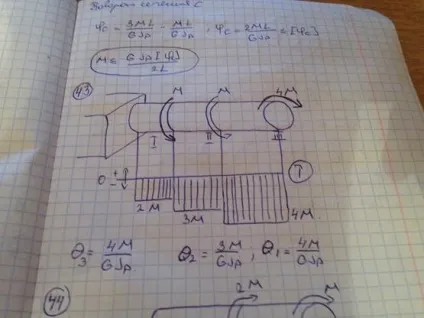

43) Максимальний відносний кут закручування має місце на ділянці номер 3. (виправити епюру, всі моменти вгорі)

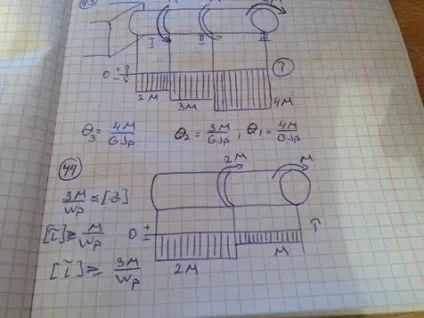

44) Умова міцності для стрижня має вигляд:

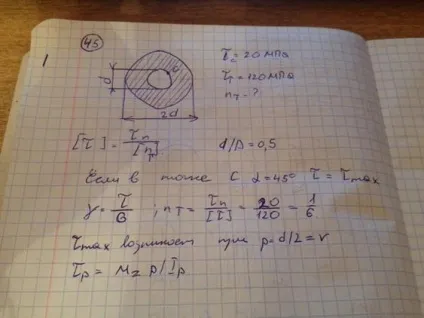

45) Труба відчуває деформацію кручення. Дотичне напруження в точці C поперечного перерізу труби одно 20МПа. Межа плинності матеріалу труби при чистому зсуві коефіцієнт запасу міцності дорівнює
46) Що називається повним і відносним кутом закручування бруса? Кут закручування, що припадає на одиницю довжини, називають відносним кутом закручування.
47) Як виробляють розрахунок вала на міцність?
