Відкрита електропроводка - способи прокладки

У даній статті хотілося б поговорити про способи прокладки відкритої електропроводки. а також про матеріали, що використовуються при цьому. Як ми знаємо, існують два типи електропроводки - прихована і відкрита.

Що стосується дизайну приміщення і енергетичних показників, то прихована електропроводка перевершує відкриту. Електричні дроти під штукатуркою повільніше нагріваються, ніж на відкритому повітрі, при цьому їх траси і розподільні коробки не заважають установки меблів і обладнання в приміщенні. Однак, крім позитивних якостей у прихованої проводки існують і свої мінуси. Це факт штробления стін при монтажних роботах і їх подальше відновлення, а це вже трудомісткість виконуваних монтажних робіт, велика кількість будівельного сміття, труднощі життєдіяльності мешканців квартири або кімнати, складності наступних ремонту та діагностики електропроводки і т.д. Особливо складно виконувати відкриту проводки в дерев'яних будинках, якщо чітко виконувати рекомендації ПУЕ.

Прокладка відкритої проводки найчастіше відбувається при заміні в квартирі або в окремій кімнаті старих електричних проводів. Даний спосіб електропроводки є набагато дешевшим і швидким, якщо порівнювати з прихованою. Тим більше в подальшому дуже легко проводити ремонт і модернізацію проводки в квартирі або приватному будинку. Ач то стосується будівель, побудованих з горючих матеріалів (наприклад, дерево), то тут сам Бог велів використовувати відкриту проводку.

Існує кілька способів прокладки відкритої електропроводки в квартирі або приватному будинку. Розглянемо кожен з них окремо.

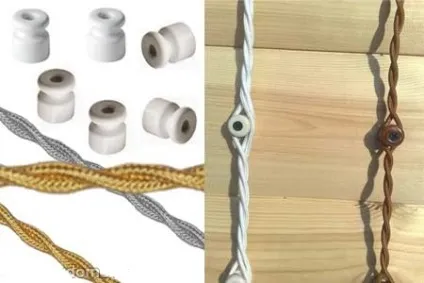

Прокладка відкритої електропроводки на керамічних ізоляторах. Даний спосіб монтажу проводки в квартирах і приватних будинках є одним з найбільш ранніх способів. Його можна побачити і зараз в збережених дерев'яних будинках початку минулого століття. Як і все старовинне, цей тип проводки знову стає модним (ретро-стиль). У соверменних будинках, зроблених під старовину можна побачити скрученнние електричні дроти, закріплені на керамічних ізоляторах. Виглядає цей спосіб проводки дуже навіть красиво. Ось тільки з придбанням матеріалів кілька проблемотічно. головна проблема - знайти керамічні ізолятори. Їх або можна знайти в занедбаних старих будинках, або серед китайських товарів (цей народ робить все!). Скручений дріт, який застосовується при даному способі електропроводки, доведеться виготовляти самостійно. Для цього добре підійде багатожильний мідний провід з подвійною ізоляцією і з перетином не менше два з половиною квадратних міліметра.

Прокладка відкритої електропроводки на скобах. Для даного способу прокладки добре підходять мідні одножильні кабелі в подвійній (наприклад, ВВГнг) або навіть потрійний (NYM) ізоляції. Вибираємо перетин: 2,5 мм. кв. для лінії розеток і 1,5 мм. кв. для лінії освітлення. Кабель або провід кріплять спеціальними електротехнічними скобами безпосередньо до поверхні стін або стелі. Якщо ви збираєтеся використовувати для електропроводки більш дешеві дроти або кабель (наприклад, ПУНП), то вам буде необхідно під нього встановлювати негорючую прокладку. Як правило це металева або азбестова пластини. Прокладка встановлюється так, щоб її краї виступали на 10 мм з кожного боку від кабелю. Цей спосіб прокладки відкритої електропроводки один з найдешевших, але з точки зору зовнішнього вигляду дуже спірне. Особливо це впадає в очі в місці перетину кабелів або проводів.

Прокладка відкритої електропроводки в гофрованої труби. Якщо порівнювати цей спосіб прокладки з двома попередніми, то він більш естетичний. Також спеціальні гофровані електротехнічні труби не горять і захищають електропроводку від механічних пошкоджень. Гофра кріпиться до поверхні за допомогою спеціальних кліпс або ж пластмасовими і металевими стяжками. В одну друбу можна помістити відразу кілька проводів і кабелів, але в разі заміни одного з них, доведеться міняти все. Гофрована труба добре лягає на нерівні поверхні стін. Гофра забезпечує повітряний зазор між стіною і кабелями відкритої проводки, що дуже важливо для електробезпеки. Якщо ви використовуєте цей спосіб прокладки електропроводки в дерев'яному будинку, то при проходженні стіни необхідно використовувати металеві втулки. Вони захистять проводку в разі усадки деревини.

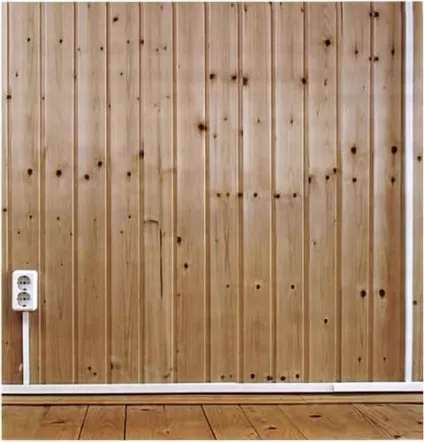

Прокладка про ідкрити електропроводки в кабель-каналах і електротехнічних коробах і плінтусах. При даному способі прокладки електричні кабелі та проводи укладаються в уже встановлені на стіни і стеля пластикові короба. Кабель-канали виробляються з пластика, який не підтримує горіння. Красиво і якісно встановити короба порівняно складно, тому що стіни не завжди рівні, а короба це ще сильніше підкреслюють. Потрібно невеликий навик, вправність і хороший інструмент. Великою перевагою кабель-каналів є те, що в подальшому можна модернізувати електропроводку - додавати або прибирати кабелі або проводи в уже прокладені канали. Для кабель-каналів випускається велика кількість аксесуарів: кутів, трійників, вбудованих розеток і розподільних коробок, і т.д. Відкрита електропроводка при даному способі монтажу виходить дуже стильною і красивою. Електротехнічні плінтуси дозволяють приховати лінію електропроводки для розеток.

Комбінування способів прокладки відкритої електропроводки. Зазвичай при монтажі доводиться поєднувати різні способи відкритої проводки. Якщо стіна більш-менш рівна, то використовують кабель-канали, по нерівних стінах - гофру, по підлозі - пластиковий плінтус. У місцях, де необхідна особлива захист від механічних пошкоджень використовують металлорукав (металева гофротруба).

При складанні проекту прокладки проводки потрібно враховувати всі переваги і недоліки кожного способу.
