Відкидні ворота для гаража своїми руками креслення

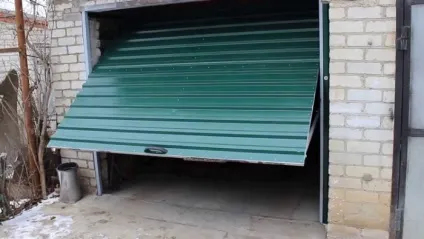

Більшість автолюбителів зі стажем віддають перевагу старим орним або стулковий варіантів воріт, вважаючи їх найбільш захищеними і надійними через велику вагу і товщини металу. Але, як показує практика, у стулковий систем існує гідний конкурент, а саме - відкидні гаражні ворота. Популярність відкидний конструкції така, що сьогодні на її частку припадає приблизно три чверті продаваних воріт для гаражів. Варто розібратися в причинах.

Переваги та недоліки гаражних відкидних воріт

Щоб зрозуміти різницю в користуванні підйомними - відкидними системами і старої орної конструкцією, необхідно хоча б пару раз випробувати їх на практиці, для знаючої людини різниця видима неозброєним оком:

• Відкидна система воріт дозволяє при виїзді з гаража уникнути утворення «сліпий» зони. В підйомних системах немає стулок, що закривають огляд, через що в гаражних кооперативах щорічно б'ються десятки машин;
• Відсутність орних стулок при відкритті дверей збільшує простір для маневру перед воротами, немає необхідності ставити машину за пару метрів від дверного отвору, щоб мати можливість відкрити- закрити гараж.

До відома! Найчастіше водії вирішують поміняти звичайні ворота на відкидні тільки з однієї причини: в сильний вітер є шанс отримати удар стулкою по кузову автомобіля в момент виїзду.

Відкидні ворота дешевше у виготовленні, вони зручніше в користуванні, простий пристрій дозволяє побудувати своїми силами. Але встановити подібну систему можна не в кожному гаражі, як мінімум необхідно вільний простір в стельової частини над входом в гараж.

Будуємо відкидні ворота для гаража своїми руками

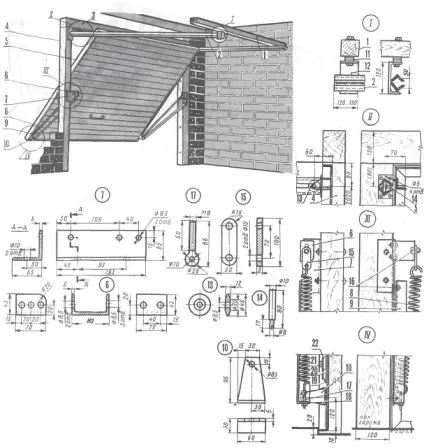

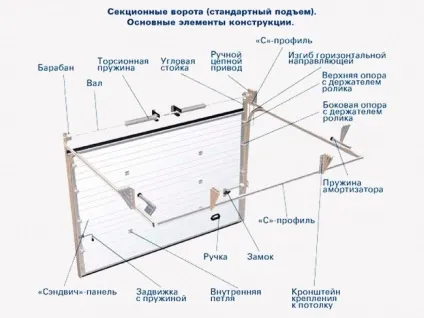

Пристрій і принцип роботи воріт зрозумілі з наведеної схеми і креслення:

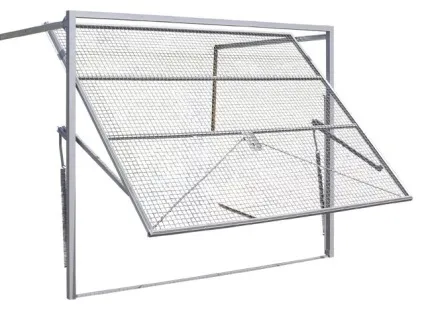

1. Конструктивно ворота являють собою дві рами - власне щит, або панель, що закриває дверний проріз, і несуча опорна рама з напрямними елементами;
2. При відкритті верхня частина відкидних воріт відхиляється і на роликах або підшипниках переміщається по двох напрямних до тих пір, поки панель повністю не виявиться на двох горизонтальних балках;
3. Нижній край панелі піднімається вгору і фіксується в такому положенні.

Площина відкидних воріт робить рух, що нагадує обкатування умовної циліндричної поверхні великого радіуса. Щоб полегшити підйом сталевий або дерев'яної панелі відкидних воріт, в конструкції використовуються компенсаційні пружини або противаги у вигляді підвішеного на тросах вантажу.

Важливо! На відміну від орних систем, в відкидних воротах відсутні зовнішні петлі, які легко зрізати болгаркою. При цьому панель, що закриває дверний проріз, прилягає до несучої рами зсередини, відповідно, зловмисникам висмикнути ворота гаража тросом, зачеплення до фаркоп пікапа або трактора, набагато складніше.

Виготовлення вузлів відкидних воріт

Найпростіше виготовити конструкцію відкидних воріт із сталевого куточка і швелера. Спочатку потрібно виміряти габарити дверного отвору, вирізати з швелера і зварити раму дверного отвору гаража.

У верхній частині рами приварюють два горизонтальних куточка з шириною полиці не менше 40- 50 мм. Довжина кожного куточка становить понад два метри, тому виконувати зварювальні роботи і складання всієї конструкції необхідно «на землі», до установки системи відкидних воріт в дверний проріз.

Кут кріплення куточка до рами необхідно вивірити за будівельним рівнем. Після зварювання з рамою кожен куточок зміцнюють тимчасовим підкосом з дошки або дерев'яної рейки, щоб уникнути деформації конструкції в момент її установки в дверний проріз гаража.

Якщо в системі відкидних воріт буде використовуватися підйомник у вигляді підвішених на тросах вантажах, до верхньої частини рами необхідно приварити по одній шпильці з бороздковим роликом, діаметром 30- 50 мм.

Особливу увагу слід приділити виготовленню основної панелі відкидних воріт. Конструктивно відкидна панель являє собою раму з труби або металевого трубчастого профілю з привареними в нижній і верхній частині виносними опорами -кронштейнамі.

Трубчастий каркас панелі необхідно розмітити і зварити точно за розмірами стаціонарної рами. Головна умова - зварювання виконувати в три прийоми, щоб каркас заглушку через перегріву не вивернуло «пропелером».

Спочатку вирізані шматки профілю викладаються на рівному майданчику і фіксуються між собою точковим зварюванням. На другому етапі стики проварюють з одного боку відкидний рами, через 30 хвилин перевертають і проварюють із зворотного боку. Якщо каркас панелі вийшов строго в одній площині, можна кріпити листовий метал, в іншому випадку буде потрібно акуратна рихтування за допомогою паяльної лампи і кувалди.

Збірка і установка відкидних воріт

Перед установкою системи відкидних воріт потрібно виконати попереднє складання конструкції. Для цього стаціонарну раму з привареними кутиковими напрямними викладають на рівній горизонтальній площадці. Поверх рами укладають тільки що зварену рухливу панель, вирівнюють її положення так, як вона буде стояти в закритому положенні в дверному отворі гаража.

Для з'єднання двох частин воріт потрібно приварити до верхнього профілю панелі косі кронштейни з роликовими або підшипниковими катками.

Від того, наскільки точно будуть встановлені опори, залежить надійність і плавність спрацьовування механізму підйому. На приварені до стаціонарної рамі шпильки одягають бороздковие ролики. До нижньої балці панелі приварюють додаткові Г-образні кронштейни, до яких буде кріпитися трос ліфта-підйомника опорних воріт.

Залишається встановити стаціонарну раму в дверний проріз гаража і закріпити її за допомогою анкерних болтів до бічних стін гаража. Згодом місця кріплень потрібно ретельно залити бетонним розчином і заштукатуріть.До того моменту, як стаціонарна рама буде остаточно закріплена, потрібно вирівняти її положення за будівельним рівнем. Далі необхідно зробити П-образне пристосування, за допомогою якого кінці кутових напрямних фіксуються до стелі.

На завершальному етапі після установки рухомий панелі в раму необхідно від її нижніх кронштейнів протягнути троси через бороздковие ролики з боків стаціонарної рами, до яких підвішується вантаж. При цьому висоту підвісу необхідно підібрати так, щоб у відкритому стані вантажі не опускалися на підлогу.

висновок

Пристрій відкидних воріт дозволяє зробити їх практично з будь-якого матеріалу і будь-якої товщини. Після настройки роботи підйомного механізму по периметру панелі наклеюють ущільнення з м'якої губчастої гуми і укладають утеплювач. У нижній частині панелі приварюють скоби під установку навісного замка. Термін служби такої конструкції залежить від точності виготовлення і може скласти не менше 10 12лет без ремонту.
