У попередній статті ми познайомилися з устаткуванням, вживаним для організації витяжки в приватному будинку. Але організація припливу повітря в приватний будинок, в необхідних кількостях не менш важливе завдання. До того ж повітря повинне бути підігрітим і чистим. Про те яке обладнання застосовується для припливу повітря в приватних будинках ми і поговоримо в цій статті.

Види припливних клапанів

Для організації припливу повітря в приміщення використовуються припливні клапани, які за конструктивним виконанням бувають: віконними і стіновими. Але не дивлячись на різницю в конструктивному виконанні припливні клапани виконують однакову функцію - організовують приплив свіжого повітря в приміщення. При цьому підібрати клапани необхідно так, щоб приплив повітря дорівнював удаляемому, відпрацьованому повітрю.

Віконні припливні клапани.

Одним з найбільш поширених і простих припливних клапанів є клапани, які встановлюються у віконні рами і призначені для подачі повітря в приміщення не вдаючись до відкриття вікна. Віконні клапани є не чим іншим, як щілиною в конструкції вікна з заслінками, які можуть управлятися як в автоматичному, так і в ручному режимі. Продуктивність таких клапанів становить 5-40 м 3 / ч. Клапани можуть встановлюватися на будь-які вікна. Конструкція віконного припливного клапана дозволяє його встановити на вже готове вікно, встановлене у вашому будинку раніше.

До переваг цього виду припливних клапанів можна віднести:

• естетичний вигляд, він не псує вигляд вікна, так як клапан практично не помітний;
• простоту установки клапана (установка займає 0,5 ... 1 година);
• звукоізоляційні властивості. Він зберігає існуючу звукоізоляцію стін і вікон;

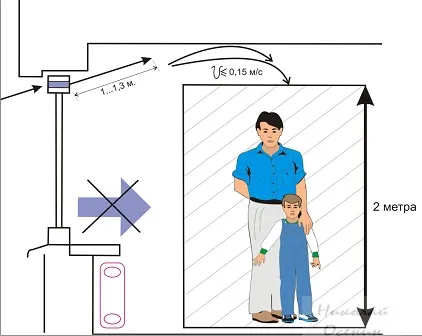

• захист від протягів. Клапан направляє вгору потік припливного повітря і не створює протягу і відчуття холоду;

Автоматичні версії віконних клапанів використовуються датчики вологості. При збільшенні вологості, датчик-заслінка відкривається, тим самим даючи можливість свіжого повітря потрапити в приміщення. І чим більше вологість, тим більше повітря проходить через клапан.

До недоліків віконних припливних клапанів можна віднести:

• пропуск холодного повітря. Повітря в приміщенні потрапляє не підігрітим;
• наявність механічної витяжки. Клапан працює тільки при справній витяжці;
• мала пропускна здатність;
• вступник повітря не фільтрується. В клапанах відсутні фільтри очищення повітря від пилу;
• немає захисту від обмерзання. Є ймовірність промерзання повітрозабірника клапанів.

Стінові припливні клапани.

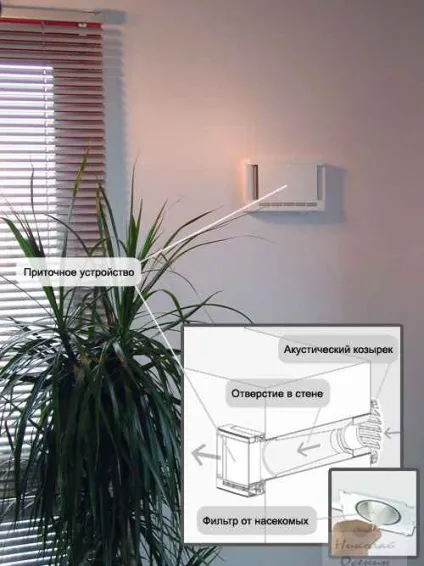

Цей вид припливних клапанів являє собою трубу, прокладену в стіні. На трубу з зовнішнього боку встановлюється решітка з москітною сіткою, а з внутрішньої сторони клапан з можливістю регулювання інтенсивності подачі повітря.

На відміну від віконних припливних клапанів, стінові клапани мають велику пропускну здатність повітря (до 70 м 3 / с). У пристрої можуть встановлюватися вентилятори для примусової подачі повітря, фільтри очищення, а також системи підігріву вхідного повітря.

Автоматичні версії стінових припливних клапанів можуть регулювати подачу свіжого повітря за наступними критеріями: забрудненість повітря, зміна вологості в приміщенні і перепад тисків.

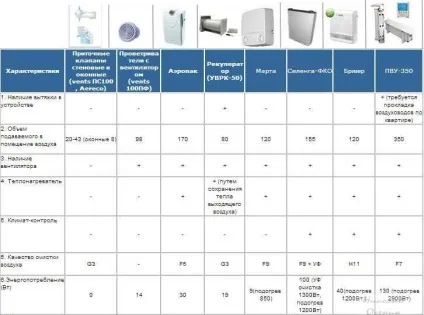

У наведеній таблиці показані характеристики деяких припливних клапанів.

Для того, щоб система вентиляції з приточними клапанами працювала ефективно, необхідно дотримуватися наступних правил:

-Припливні клапани слід встановлювати у всіх приміщеннях будинку.

-Кількість припливних клапанів встановлюється з розрахунком з пропускної спроможності потоку повітря і обсягу видаляється забрудненого повітря через витяжні канали. Обсяг припливного і повітря, що видаляється повинен бути рівним.

-На кухні з газовою плитою рекомендується встановити регулювальний припливне клапан. У кухні з електроплитою, можна не встановлювати припливне клапан, хоча необхідно забезпечити приплив повітря через щілини і зазори в дверних отворах з суміжних приміщень.

-Для максимального комфорту слід встановлювати припливні клапани на висоті 2 м і більше від підлоги недалеко від віконних прорізів.

-Припливні клапани встановлюються лише в приміщеннях з вікнами.

-Не рекомендується встановлювати припливні клапани в приміщеннях з високою вологістю, в тому числі у ванній і туалеті. У зимовий час є велика ймовірність виникнення значної кількості конденсату і обмерзання, що призводить до порушення нормальної роботи вентиляції.

-Для виключення промерзання припливних клапанів, слід застосовувати клапани з функцією підігріву.

-Припливні клапани встановлюють в приміщеннях з вікнами, у яких коефіцієнт інфільтрації менше 0,3 м 3 / (м · год · ΔР2 / 3). Коефіцієнт інфільтрації показує кількість повітря, яке проникає в приміщення через щілину довжиною 1 м протягом 1 години.

-Якщо стіна або вікно, на які передбачена установка припливних клапанів виходить на галасливу вулицю, то краще встановити спеціальні клапани, що пригнічують шум. Установка звичайних припливних клапанів приведе до різкого зниження звукоізоляції стіни або вікна.

-Припливні клапани рекомендується встановлювати біля радіаторів, так як в зимовий час це дозволяє додатково підігрівати надходить холодне повітря.

-При виборі припливних клапанів необхідно звернути увагу на наявність очисних фільтрів і їх якість. При використанні припливних клапанів без фільтрів в забруднених районах часто відбувається потрапляння в приміщення великої кількості пилу разом з повітрям.

У наступній статті я розповім як прокласти каналізаційні труби.
