Види машинобудівних креслень

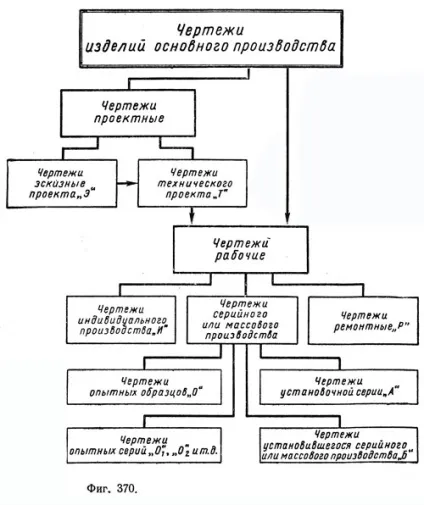

Проектні креслення поділяються на:

а) Креслення ескізного проекту, дають загальне уявлення про будову та принцип роботи виробів, що проектуються; служать підставою для розробки креслень технічного проекту;
б) Креслення технічного проекту, що визначають основні конструктивні пристрої вироби, оформлені таким чином, щоб по них можна було розробити робочі креслення. Робочі креслення підрозділяються на:

а) Креслення серійного або масового виробництва;
б) Креслення індивідуального виробництва;
в) Креслення ремонтні.
Креслення серійного або масового виробництва в залежності від ступеня конструктивної і технологічної обробки виробу і стадії освоєння виробництва поділяються на такі види:
креслення дослідних зразків О. призначені для перевірки конструктивної ідеї шляхом виготовлення дослідних зразків;
креслення дослідних серій O1. O2 і т. Д. Відпрацьовані за результатами виготовлення і випробування дослідних зразків і призначені для виготовлення дослідних серій;
Креслення настановної серії (присвоюється літера А), відпрацьовані з урахуванням проекту технології серійного або масового виробництва і перевірені виготовленням настановної серії;

Залежно від змісту креслення поділяються на такі види:

а) Креслення деталей - зображення деталей і всі дані для їх виготовлення і контролю;
б) Креслення складальні - зображення виробів, груп, вузлів і всі дані для їх виготовлення (складання) і контролю;
в) Креслення загальних г) Креслення габаритні - зображення контурів виробів або їх складових частин і мають габаритні розміри;
д) Креслення монтажні - зображення контурів виробів або їх складових частин (або їх спрощене зображення) містять необхідні дані і вказівки для установки вироби на місце його монтажу;
е) Табличний креслення, що містить дані для виготовлення і контролю ряду однотипних виробів або їх складових частин, що відрізняються тільки розмірами, матеріалом і іншими даними;
ж) Бланк - креслення ( «німий» креслення) - заготівля креслення однотипних виробів або їх складових частин (зображення, окремі розміри і ін.), на яких згодом проставляють у відповідних місцях змінні параметри (відсутні розміри, знаки шорсткості поверхні та ін.) , необхідні для робочих креслень. Бланк-креслення служить для прискорення випуску робочих креслень у виробництво.
