Види кульових кранів і їх особливості

Для регулювання потоку рідини, що проходить по неіржавіючих труб, використовуються різні види вентилів. Вони виготовляються з того ж матеріалу, що і труби. Найбільш поширеним видом таких вентилів є кульові нержавіючі крани.

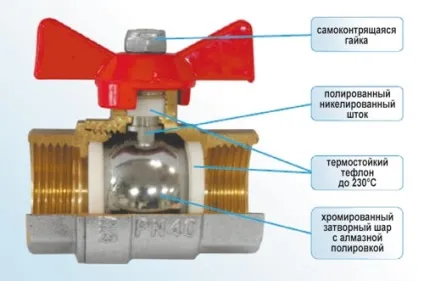

Свою назву кульовий кран отримав через своєрідної конструкції. Усередині цього крана знаходиться куля, яка має наскрізний отвір циліндричної форми. Діаметр основи цього циліндра дорівнює внутрішньому діаметру труби. За допомогою приводного механізму, який виводиться назовні у вигляді ручки, ця куля з отвором може змінювати своє положення. У закритому стані циліндр розташовується перпендикулярно трубі, тому рідина не може проходити. У відкритому ж положенні, циліндричний отвір збігається з внутрішнім розрізом труби, що дає можливість рідини проходити кульовий кран безперешкодно.

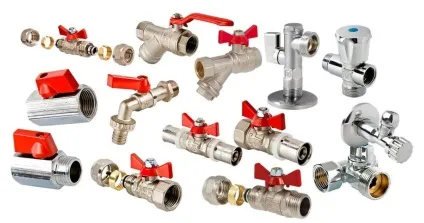

Залежно від умов експлуатації і способу установки, використовуються різні види кульових нержавіючих кранів. Найбільш поширені приварні, фланцеві, муфтові, штуцерні і комбіновані крани. Чим вони відрізняються і які їхні особливості ми дізналися на сайті smartinox.ru. Давайте розглянемо.

Кульові крани зі звареним з'єднанням

Приварні крани відрізняються тим, що вони монтуються в систему трубопроводу за допомогою зварного з'єднання. Це означає, що їх заміна, або зняття для проведення ремонтних робіт, неможливі. Тому область застосування приварних кульових кранів поширюється на ділянки трубопроводів, які в меншій мірі схильні до зносу. Найчастіше такі крани використовують в будівельній сфері.

Перевагою приварного крана є високий ступінь герметичності. Якщо зварений шов буде зроблений якісно, ​​то протікання проходить в трубі рідини в місці встановленого кульового крана практично неможлива. Також до переваг таких кранів можна віднести відносно легку установку.

Особливості та способи монтажу фланцевих кранів

Фланцеві кульові крани з нержавіючої сталі являють собою запірну арматуру, приєднувану до трубопроводу за допомогою болтового з'єднання. На вході і виході в крані є два плоских металевих обода, званих фланцями. У них зроблено отвори, в які і втягається болти для з'єднання. До труб також приварюються фланці, таких же розмірів і з таким же розташуванням отворів під болти, що і в самому фланцевому крані.

Нержавіючі фланцеві крани встановлюються на ділянках трубопроводів, які схильні до впливу високого тиску і перепадів температур. Міцне фланцеве з'єднання забезпечує високу ступінь герметичності. Для цього в кранах даного виду застосовують прокладки, які встановлюються між фланцем самого крана і труби. В основному використовуються гумові прокладки, що повторюють форму фланця. При болтове з'єднання цих фланців, гума стискається і заповнює всі мікротріщини на металевій поверхні, не даючи можливість рідини вийти назовні.

До переваг фланцевого кульового крана можна віднести можливість його заміни. На відміну від приварного крана, фланцеве можна періодично знімати для чищення, ремонту, або заміни. Причому сам процес демонтажу досить легкий - досить розкрутити болти, зняти кран, замінити прокладки на нові, і поставити кран на колишнє місце. Простота установки дозволяє використовувати кульові фланцеві крани в важкодоступних місцях, де неможливо ошпарити місце з'єднання з усіх боків. Також до переваг такої запірної арматури відноситься довгий термін експлуатації, високий ступінь герметичності і невеликі габаритні розміри.

Конструкція муфтових кульових кранів

Муфтові кульові крани є запірну арматуру, вхід і вихід якої виконаний у вигляді нарізного сполучення. Саме тому такі кульові крани іноді також називають різьбовими. Для монтажу муфтового крана використовується спеціальний елемент, що нагадує за формою і призначенням гайку. Він накручується частково на різьблення труби, і частково на різьблення самого крана. В результаті відбувається герметичне з'єднання.

Для монтажу муфтового крана спочатку намотують на різьбу лляну нитку по всій площі з'єднання. Після цього наноситься герметик, і тільки потім накручується сама муфта. Завдяки використанню нитки і герметика досягається високий ступінь герметичності. Перевага даного з'єднання полягає в простоті, можливості роз'єднання, а також невеликих габаритних розмірах.

Особливості монтажу штуцерних кранів

Штуцерні нержавіючі кульові крани є запірну арматуру, місцем з'єднання з трубопроводом яких, є спеціальний елемент - штуцер. Штуцер - це деталь, одна сторона якого виконана у вигляді внутрішньої або зовнішньої різьби. Інша ж сторона може являти собою зовсім інший елемент з'єднання, форма і призначення якого залежить від приєднується трубопроводу.

Завдяки такій конструкції за допомогою штуцерних кранів можна не тільки регулювати потік рідини або газу, але також забезпечувати перехід одного виду труби в іншу. Наприклад, можна поставити такий кран на трубу з нержавіючої сталі, а на виході з крана приєднати пластикову трубу.

Використання комбінованих кранів

Комбіновані кульові крани можуть включати в себе кілька елементів інших, вищеописаних видів запірної арматури. Завдяки цьому стає можливим монтувати крани до труб різними способами. Також існують конструкції комбінованих кранів, що дозволяють змінювати напрямок потоку середовища, або збільшити / зменшити кількість виходів. Залежно від конструктивних особливостей, комбіновані крани поділяються на такі види:

3-х ходові і багатоходові крани застосовуються в тих випадках, коли необхідно об'єднати кілька потоків рідини в одну, або навпаки роз'єднати один потік на декілька.
