Види електричних конденсаторів
Конденсатори для загального призначення широко поширені, використовуються в багатьох сферах, особливо в радіоелектроніці. До них не пред'являють особливих вимог за умовами експлуатації. А ось моделі спеціального призначення повинні надійно працювати при певному значенні напруги, частоти, імпульсах струму, великих електромагнітних перешкодах або збільшених токах при запуску двигунів і інших спеціальних факторах.

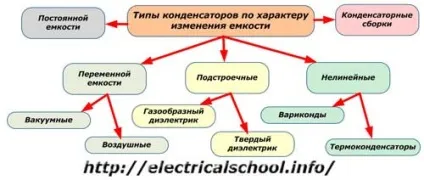

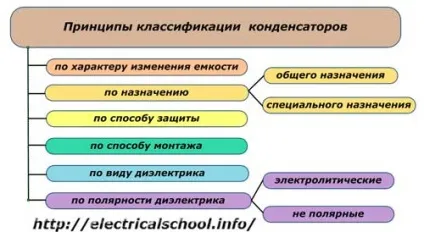

Принципи класифікації з регулювання ємності
Основним критерієм конденсатора є його ємність. Характер її зміни визначає механічну конструкцію.
Моделі постійної ємності не можуть змінювати її при роботі, цим займаються спеціально створені вироби зі змінною ємністю і різними способами управління:
механічним регулюванням взаємного розташування пластин;
відхиленням напруги живлення;
нагріванням або охолодженням.
Конденсатори підлаштування не створені для тривалої, постійної роботи в схемі з оперативної налаштуванням ємності. Їх призначення - первісна налагодження і періодична коригування параметрів електричних ланцюгів з малим діапазоном регулювання ємності.
Нелінійні конденсатори змінюють ємність в залежності від значення прикладеної напруги або температури робочого середовища, але не по прямолінійною залежності. Варікондамі називають конструкції, у яких кількість різниться залежно від різниці потенціалів. прикладеної до обкладкам, а термоконденсаторамі - від нагрівання або охолодження.

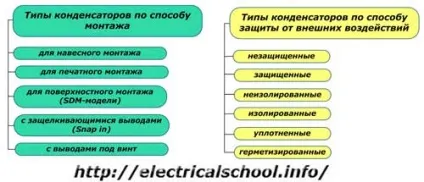

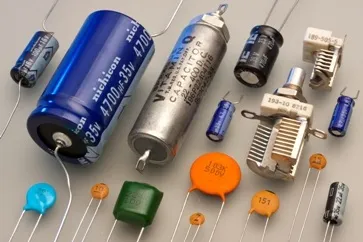

Принципи класифікації по способам монтажу та захисту від зовнішніх впливів
Конденсатори з конструкцією для навісного монтажу відрізняються великою різноманітністю виконаних висновків, які можуть бути створені:
з м'якого або жорсткого сплаву;
з аксіальним або радіальним розташуванням;
прямокутного стрічкового перетину;
з опорним гвинтом;
під прохідну шпильку;
з кріпленням за допомогою гвинта або болта.
Конденсатори, створені для друкованого монтажу. випускаються з непружними круглими висновками для зручного розміщення на платах з електронними деталями.
Пристрої, призначені для поверхневого монтажу. прийнято позначати індексом «SDM». Їх особливість полягає в тому, що висновками обкладок служать частини корпусу.
Конденсатори серії Snap in (з замикалися висновками) відповідають останнім сучасним розробкам. Вони забезпечені висновками, які при установці в отвори на платі жорстко з'єднуються з нею. Це зроблено для зручності з пайки.
Моделі, забезпечені висновками під гвинт. мають різьблення для підключення до схеми. їх використовують в силових ланцюгах і блоках харчування, що працюють з великими струмами. Такі висновки легко закріплювати на радіаторах для зменшення теплових навантажень.
Незахищені конденсатори призначені для роботи в звичайних умовах, а захищені - при підвищеній вологості.
Неізольовані конденсатори від ізольованих відрізняються діелектричними властивостями корпусу і можливостями торкання шасі приладу або струмоведучих частин схеми.
У ущільнених моделей корпус заповнений органічними матеріалами.
Герметизовані конденсатори забезпечені корпусом, що ізолює внутрішнє робоче простір від впливу навколишнього середовища.

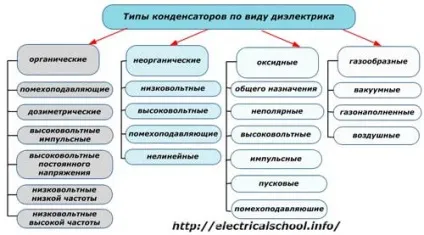

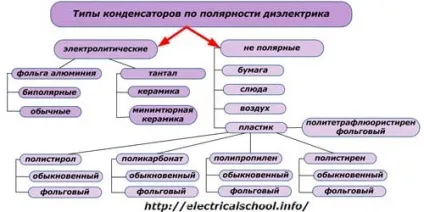

Принципи класифікації по виду діелектрика
Якісні властивості діелектрика у конденсатора впливають на величину опору ізоляції між обкладинками, а, отже, на стабільність збереження ємності, що допускаються втрати та інші електричні характеристики.
Вироби з органічним діелектриком виготовлені на основі різних марок конденсаторного паперу, плівок і їх поєднань.
Помехоподавляющие конструкції послаблюють перешкоди електромагнітного поля, мають низьку індуктивністю.
Дозиметричні моделі створені для сприйняття слабкого рівня струмових навантажень, мають маленький саморазрядом і значним опором у ізоляції.
Розподіл на високовольтні і низьковольтні конденсатори трохи умовно. За критичну величину визначення їх меж прийнято напруга близько 1600 вольт.
У імпульсних високовольтних виробів діелектриком служить папір або комбіновані матеріали, а для конструкцій постійної напруги підбирається полістирол, папір, політетрафторетилен і їх поєднання.
За визначення межі роботи низьковольтних конденсаторів по частоті прийнято значення 104 ... 105 ... 107 Гц.
Низькочастотні конденсатори діелектриком використовують полярні або слабополярная органічні плівки з тангенсом кута діелектричних втрат, залежним від частоти сигналу, що пропускається, а високочастотні на основі полістирольних і фторопластових плівок мають характеристики, які не піддаються впливу частоти проходить сигналу.
Моделі з неорганічним діелектриком використовують слюду, скло, кераміку, стеклоемаль і склокераміки. У них на діелектрик наноситься тонкий шар металу в формі фольги або проводиться його напилення.
Оксидні конденсатори ще мають другу назву - електролітичні. Вони мають діелектрик з оксидного шару, створений електрохімічним методом на аноді з металу: алюмінію, танталу або ніобію. Їх катод - рідкий електроліт, що наповнює тканинну або паперову прокладку у конструкцій з алюмінію або танталу. У оксидно-напівпровідникових моделях на основі двоокису марганцю електроліт буває гелеподібним або рідким.
Конденсатори з діелектриком на основі газу, повітря або вакууму можуть бути створені з постійною або регульованою ємністю. Вони мають низьку величиною тангенса кута діелектричних втрат і найбільш стабільними електричними параметрами. Тому їх використовують в високовольтної і високочастотної апаратури.
Вакуумні конденсатори відрізняються простотою пристрою, меншими втратами, кращої температурною стабільністю, стійкістю до вібрацій.
Також конденсатори класифікують за формою обкладок. Вони створюються:
