Види бурових паль

Буровими називають такі палі, для пристрою яких необхідно пробуріваются свердловини і укладати в них бетонну суміш для формування стовбура палі. Відомі різні види таких паль, що відрізняються методами виконання робіт з їх пристрою. Особливо велика різноманітність видів паль можна знайти в зарубіжній патентній літературі. Багато з них в даний час втратили практичне значення. У вітчизняній практиці до 1940 р знаходили застосування бурові пневмосваі, проте в післявоєнні роки ці палі витіснені іншими видами бурових паль більш досконалої конструкції.

Бурові палі можуть бути влаштовані за допомогою обсадних труб або без них. При бурінні свердловин без обсадних труб застосовують глинистий розчин, щоб утримати стінки свердловини про г обвалу і витягти разбуренной породу. Обсадні труби можуть залишати в грунті або ж вилучатись у міру бетонування. У сучасних конструкціях бурових паль обсадні труби витягають. Обсадні труби можуть занурюватися без вилучення (палі «Франки») або з отриманням грунту (палі «Беното»).

Бурові палі можуть влаштовуватися з монолітного бетону або з монолітного бетону в нижній частині палі і збірних елементів (оболонок) у верхній частині з заповненням внутрішньої порожнини бетонної сумішшю. До буровим сваям відносяться також палі, що складаються із залізобетонних оболонок (цілком або на частині довжини), які встановлюють в готову свердловину.

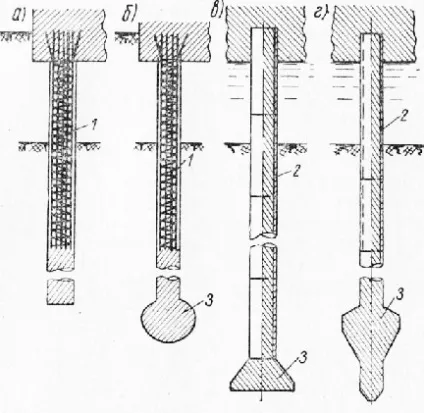

Мал. 1. Види бурових паль: а і б - палі без несучої оболонки; в - палі з несучою оболонкою на повну довжину; г - палі з несучою оболонкою на частини довжини палі; 1 - арматурний каркас; 2 - залізобетонна оболонка; 3 - розширенням підстави

Бурові палі можуть мати розширенням підстави, утворене тим чи іншим способом. Розширенням підстави доцільно влаштовувати у всіх випадках, коли палі закладені в товщі стискаються грунтів, особливо глинистих. Розширенням підстави у багато разів збільшує несучу здатність палі по грунту. Якщо палі спираються на скельні грунти, розширенням підстави не влаштовують, тому що несуча здатність паль при цьому визначається, як правило, по міцності стовбура палі, а не по міцності ґрунтової основи.

Несуча здатність бурової палі з розширеним підставою дуже велика, так як розширення сприяє максимальному використанню несучої здатності палі як по грунту, так і по міцності матеріалу палі.

Щоб паля сприймала згинальні моменти, її армують на ділянці (7-9) d. Установка арматурних каркасів на всю довжину палі призводить до необгрунтованого витраті арматури. При застосуванні збірних залізобетонних оболонок їх треба розглядати як конструктивний елемент, а не тільки як захисний.

Несуча здатність бурової палі по міцності матеріалу визначається так само, як несуча здатність інших видів паль, т. Е. За сумою лобового опору і сили тертя. У початковий період впровадження бурових паль, бетонованих під глинистим розчином, рекомендувалося не враховувати сили тертя по боковій поверхні стовбура палі, так як вважали, що глиниста кірка як би створює рухливу мастило, яка виключає можливість появи сил тертя. Однак ці припущення не підтвердилися.
