Відхиленням розташування ЕР називається відхилення реального розташування даного елемента від його номінального розташування. Під номінальним розуміється розташування визначається номінальними лінійними і кутовими розмірами.

Для оцінки точності розташування поверхонь призначаються бази (елемент деталі, по відношенню до якого задається допуск розташування і визначається відповідне відхилення).

Допуском розташування називається межа, огранічіваюшій допустиме значення відхилення розташування поверхонь.

Поле допуску розташування ТР - область в просторі або заданої площині, всередині якої повинен знаходитися прилеглий елемент або вісь, центр, площину симетрії в межах нормованого ділянки, ширина або

діаметр якої визначається значенням допуску, а розташування

щодо баз - номінальним розташуванням розглянутого елемента.

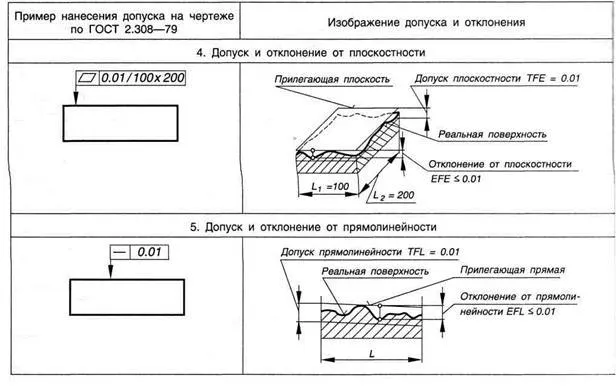

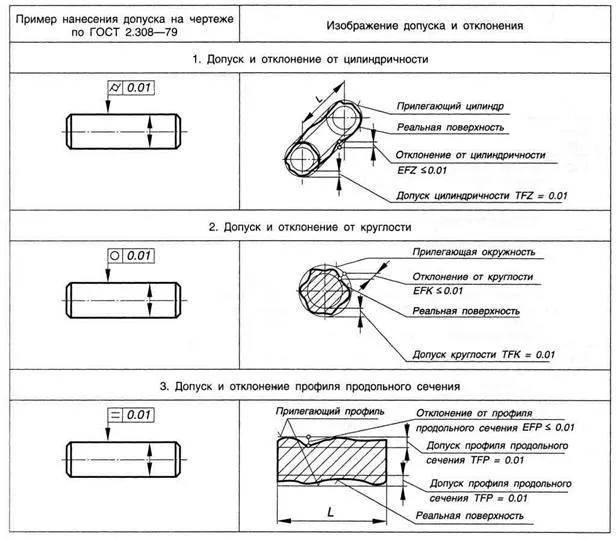

Таблиця 2 - Приклади нанесення допусків форми на кресленні

Стандартом встановлено 7 видів відхилень розташування поверхонь:

Відхилення від паралельності - різниця # 8710; найбільшого і найменшого відстаней між площинами (віссю і площиною, прямими в площині, осями в просторі і т.д.) в межах нормованого ділянки.

Відхилення від перпендикулярності - відхилення кута між площинами (площиною і віссю, осями і т.д.) від прямого кута, вираженого в лінійних одиницях # 8710 ;, на довжині нормованої ділянки.

Відхилення нахилу - відхилення кута між площинами (осями, прямими, площиною і віссю і т.д.), вираженого в лінійних одиницях # 8710 ;, на довжині нормованої ділянки.

Відхилення від симетричності - найбільша відстань # 8710; між площиною (віссю) елемента, що розглядається (або елементів) і площиною симетрії базового елементу (або загальної площиною симетрії двох або декількох елементів) в межах нормованого ділянки.

Відхилення осі - найбільша відстань # 8710; між віссю розглянутої поверхні обертання і віссю базової поверхні (або віссю двох або декількох поверхонь) на довжині нормованої ділянки.

Відхилення від перетину осей - найменша відстань # 8710; між осями, номінально пересічними.

Позиційне відхилення - найбільша відстань # 8710; між реальним розташуванням елемента (центру, осі або площини симетрії) і його номінальним розташуванням в межах нормованого ділянки.

Види допусків, їх позначення і зображення на кресленнях наведені в таблицях 3 і 4

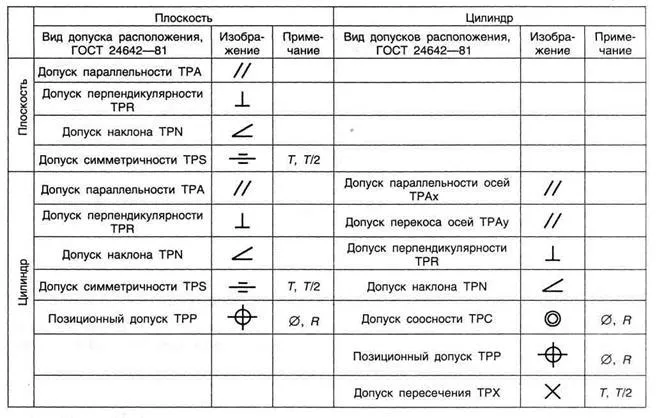

Таблиця 3 - Види допусків розташування

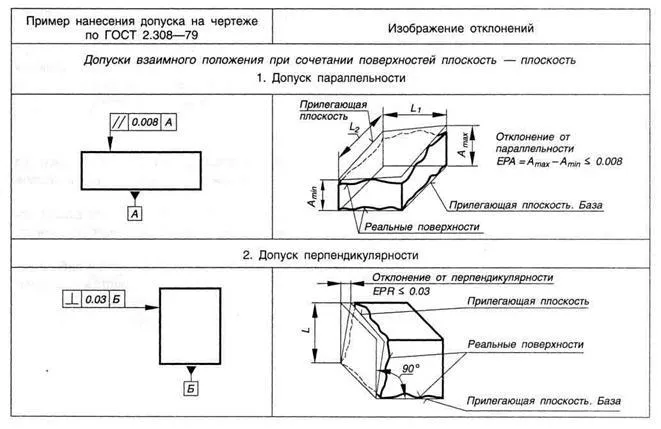

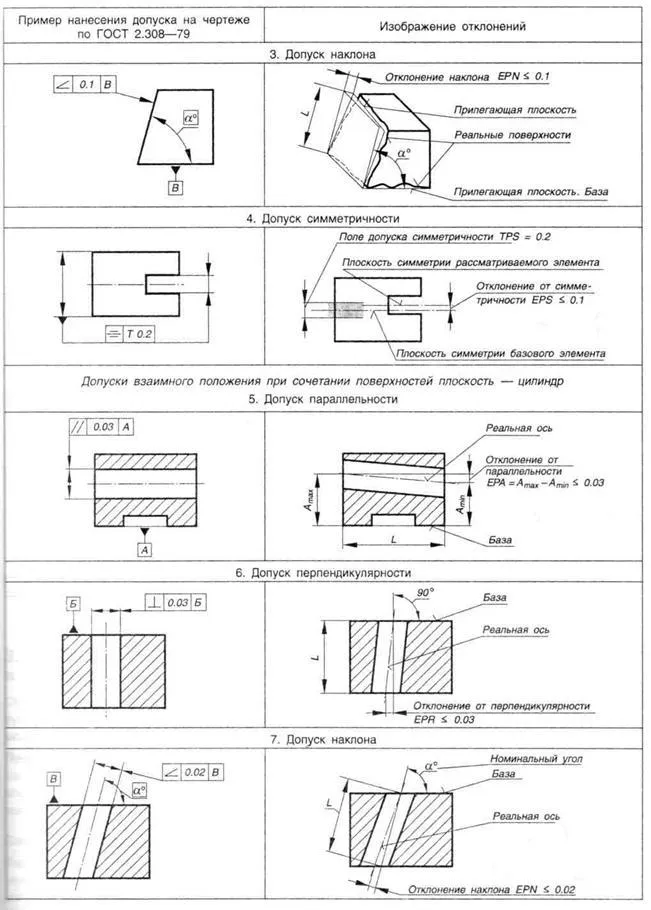

Таблиця 4 - Приклади зображення допусків розташування на кресленнях

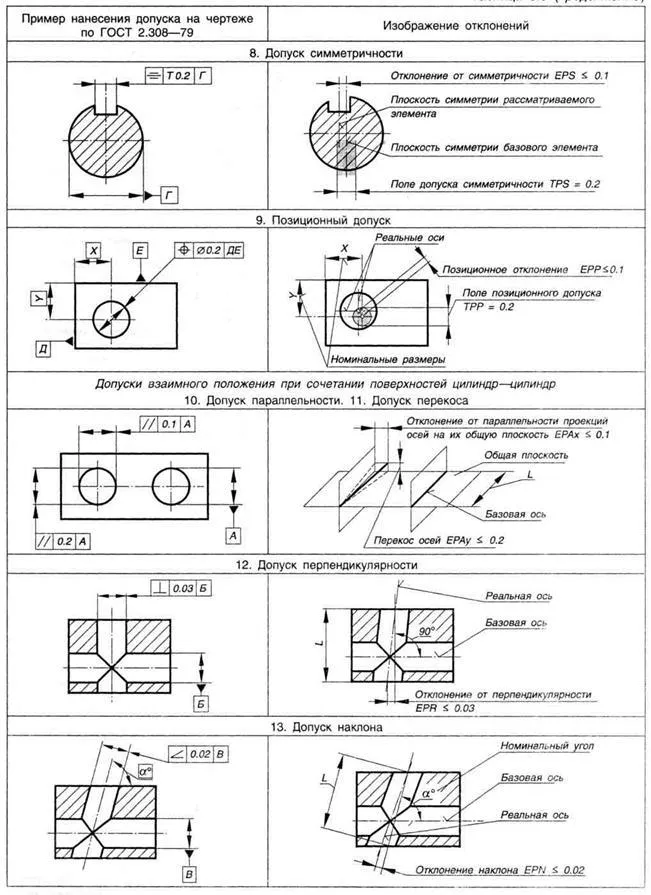

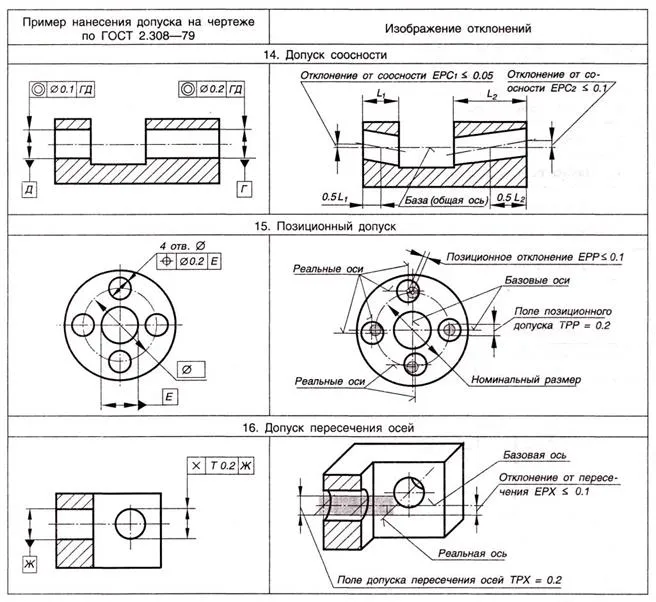

Продовження таблиці 4
