Відцентровий компресор пристрій і принцип роботи

Відцентрові компресори представляють собою обладнання, що входить до групи компресорів динамічного типу з радіальної конструкцією. Головною перевагою установок даного типу є їх висока продуктивність, яка в рази перевищує показники компресорів інших видів. Завдяки цьому, відцентрові компресори. пристрій яких дозволяє використовувати їх при інтенсивній експлуатації, широко використовуються в промислових масштабах - в нафтопереробній галузі, металообробці та інших сферах діяльності.

Відцентрові компресори - пристрій і основні елементи

Компресорні установки, що складаються в групі обладнання відцентрового типу, являють собою широке розмаїття агрегатів, різних за своїми характеристиками і технічним оснащенням. Але при цьому, відцентровим компресорів характерно загальне стандартне оснащення. Так, обладнання даного типу включає в себе такі основні елементи, як:

• корпус обладнання;
• патрубки - вхідний і вихідний пристрої;
• робочі колеса;
• дифузор;
• привід - може бути різних типів (дизельний, електричний та інші).

Тут Ви можете ознайомитися з каталогом компресорів. реалізованих ТОВ ТД "Техмаш".

Конструкція відцентрових установок може бути різною в залежності від кількості в обладнанні наступних елементів:

• ступенів - одно- і багатоступінчасті;
• роторів - однороторні і многороторние.

Крім того, пристрій відцентрових компресорів також має класифікацію і за типом корпусу:

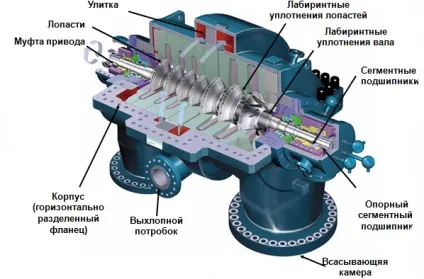

• Установки з роз'ємом корпусу горизонтального типу - в даному випадку корпус має горизонтальний поділ на дві частини. Подібні особливості конструкції установки забезпечують легкий доступ до ротора обладнання в разі потреби. Використовуються агрегати даного типу при необхідності отримання тиску з показником нижче 60 атмосфер.

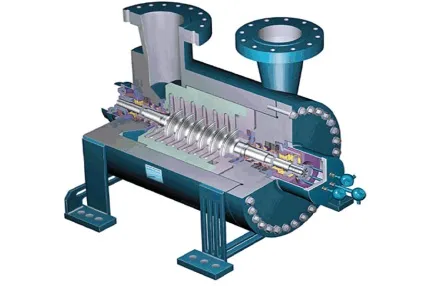

• Устаткування з роз'ємом корпусу вертикального типу - дане устаткування встановлюється в спеціальний циліндр і застосовується в технологічних процесах, де рівень тиску доходить до 700 атмосфер. При цьому циліндр містить такі ж діафрагми і ротор, як і обладнання, корпус якого має горизонтальний роз'єм.

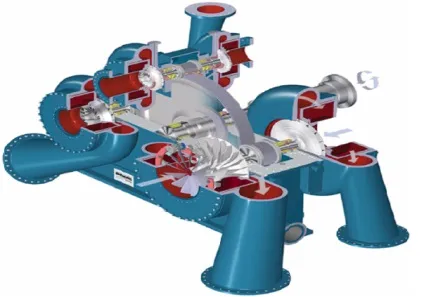

• Установки, оснащені редуктором - дане устаткування, як правило, має лише кілька валами і редуктор, який забезпечує передачу руху з мотора на вал. Застосовуються подібні компресори при необхідності отримання тиску з показником нижче середнього.

Дія відцентрових компресорів

Пристрій і принцип роботи відцентрових компресорів засновані на динамічному стискуванні газоподібного середовища. Основним елементом даного обладнання є ротор, оснащений валом з робочими колесами, розташування яких симетрично. В процесі роботи обладнання, на частки газу діє сила інерції, яка виникає завдяки наявності обертального руху, що здійснюється лопатками колеса. При цьому відбувається переміщення газу від центру компресора до краю робочого колеса і в результаті газ стискається і набуває швидкість. Далі швидкість газу знижується і подальше стиснення відбувається в круговому дифузорі - кінетична енергія переходить в потенційну. На наступному етапі газ надходить в зворотний направляючий канал і переходить в наступний щабель установки.

Важливою відмінністю відцентрових установок від обладнання іншого типу є відсутність контакту між маслом і газом. У випадку з агрегатами даного типу вимоги до мастила робочих елементів обладнання значно нижче, ніж в установках об'ємного дії. При цьому мастило повністю захищає від іржі елементи обладнання, а масло, що має слабке окислювання, змащує зубчасті колеса, ущільнення і підшипники максимально ефективно.

Так, робота компресора відцентрового має досить простий принцип дії і грунтується на обертальному русі лопатей робочого колеса, який є одним з головних робочих елементів установок відцентрової групи. При цьому, даного устаткування характерно швидке підвищення рівня тиску і досягнення його максимальної величини за короткий період роботи агрегату.

Одна з головних особливостей установок даного типу полягає в залежності споживаної обладнанням потужності, тиску стиснення газу і його коефіцієнта корисної дії від рівня продуктивності компресора. Характер і ступінь цієї залежності вказується в робочих характеристиках установок, при цьому індивідуально для кожної моделі обладнання.

Конструкція, а також принцип роботи відцентрових компресорів є досить простими в порівнянні з установками інших типів. Дана особливість дозволяє отримати одразу кілька переваг - можливість тривалого терміну використання обладнання при його інтенсивної експлуатації і високому рівні ефективності роботи. При цьому, дане обладнання на протязі всього періоду використання вимагає мінімального технічного обслуговування, а в разі необхідності, легко піддається ремонту при поломки різних типів.
