Вибір водяного лічильника
Прилади, які іменуються лічильниками води, правильніше було б називати датчиками-витратомірами. Розпочата вУкаіни реформа ЖКГ зробила вказані прилади надзвичайно затребуваними на ринку.
Використовуються водяні лічильники досить давно в різних галузях виробництва, в тих випадках, коли необхідно забезпечити точний облік витрати води.
Водяні лічильники використовуються для комерційного обліку використання води в побуті, комунальній сфері, фармацевтичної, хімічної та харчової галузях. Вони дозволяють забезпечити облік стічної та питної води, а також теплоносія.
види лічильників
По застосуванню і функціональному призначенню лічильники поділяються на витратоміри і водолічильники.
Витратомірами фіксується кількість рідини, яка протікає через конкретне перетин за фіксовану одиницю часу. Величини вимірюються в одиницях маси за одиницю часу, або в одиницях об'єму за одиницю часу (т / год або м3 / год). У першому випадку змиритися витрата масовий, у другому - об'ємний.
Водолічильник іменуються прилади, які використовуються для вимірювання об'єму води (або її маси), що протікає через відоме поперечний переріз водоводу (трубопроводу).
Водолічильники використовуються для того, щоб враховувати водоспоживання у всіх типах систем водопостачання:
- в багатоквартирних і приватних житлових будинках;
- в адміністративних будівлях.
Групи водяних лічильників
Ринок сьогодні пропонує найширший вибір лічильників для води. Всі вказані прилади підрозділяються по ряду ознак.
По пристрою використовуваного механізму обліку витрати рідини:
- Тахометрические - в них реалізований принцип приміщення турбіни (крильчатки), пов'язаної з рахунковим механізмом, в потік води (робочого середовища).
- Електромагнітні - найчастіше застосовуються в промисловості. Принцип роботи - взаємодія рідини з магнітним полем. Поле індукується зі швидкістю, яка пропорційна швидкості руху води.
- Ультразвукові - рідина, проходячи через потік ультразвукових коливань, змінює витрата внаслідок акустичного ефекту.
- Вихрові - тіло особливої форми поміщається в потік рідини. Частота вихорів, що виникають на зазначеному тілі, пропорційна швидкості потоку води.
За конструктивним виконанням:
- Компактні (одноструминних).
- Роздільні (багатоструменеві).
- Вентильні.
- Турбінні.
- Комбіновані.
За кількістю одноразово обслуговуваних трубопроводів:
- Багатоканальні.
- Двоканальні.
- Одноканальні.
Тахометрические лічильники
Тахометрические лічильники є найбільш поширеними моделями. Принцип їх роботи досить простий.

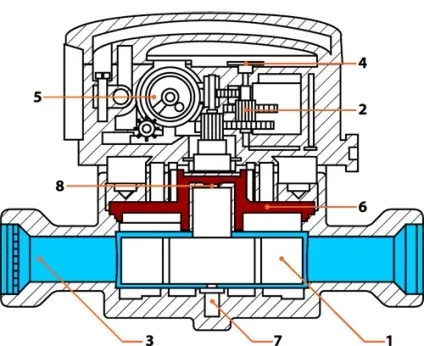

Потік що проходить крізь лічильник води обертає крильчатку (1). Через систему шестерні передачі кількість оборотів трансформується в показання лічильника. Механізм тахометричного лічильника (2) не має контакту з водяним потоком (3), тому він іменується сухохідні або сухим. Індикаторний пристрій (5) складається з роликів в кількості п'яти штук, які через механічний масштабуючий редуктор (4) відображають в кубометрах результати переміщеного обсягу води. Встановлений в приладі ролик червоного кольору і стрілочний покажчик відображають частки м3.
Взаємодія між рахунковим механізмом і крильчаткою виконується за рахунок магнітного зв'язку через герметичну перегородку (6). Опорні частини рахункового механізму і крильчатки мають тверді осі і часові камені, виконані з рубіна (поз.7 і 8), що забезпечує високу надійність і подовжує термін експлуатації вимірювального приладу.

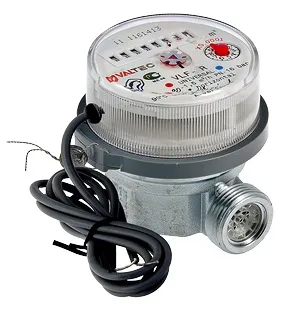

Подібні лічильники вбудовуються також в конструкції теплолічильників. Вони комплектуються імпульсним виходом, який подає сигнал на Теплообчислювач. Пристрій, що виконує віддалене зчитування сигналу, на кожні 10 минулих літрів видає в ланцюг один імпульс. Наявність подібного пристрою через додаткові прилади дозволяє здійснювати централізований облік за витратою води.
Окремі моделі таких лічильників мають замість крильчатки турбинку, що дозволяє виконувати виміри з більшою точністю, особливо на високих швидкостях потоку. Є моделі лічильників, які мають і турбинку, і крильчатку. При слабких напору вода йде через крильчатку. При зростанні напору він передається на турбинку, а крильчатка перекривається окремим клапаном.
Якщо лічильник є Багатоструменеві, то потік на його вході розділяється з метою зниження турбулентності на кілька самостійних потоків. Це знижує похибки вимірювань, але збільшує ціну приладів.
Лічильники сухого і мокрого типу
Тахометрические лічильники поділяються на вироби сухого і мокрого типу.
Водяні лічильники мокрого типу мають просту конструкцію, тому що механізм не вимагає водонепроникною ізоляції. Потік проходить через нього. Вони набагато дешевше лічильників сухого типу, але мають обмеження: їх не можна застосовувати в тих випадках, коли йде брудна вода.
У сухих лічильниках механізм герметично ізольований від потоку рідини спеціальною перегородкою, яка має антимагнітним властивостями. Фіксація показань здійснюється шляхом їх передачі з турбинки (крильчатки) за допомогою закріпленого всередині конструкції магніту.
У лічильниках, призначених для гарячого водопостачання, використовують такі ж пристрої, але виконані з матеріалів більш стійких і зносостійких. Згідно з вимогами діючих стандартів, мінімальний термін експлуатації лічильника для гарячої вода становить 12 років.
Для мереж холодної води інтервал між плановими перевірками встановлено в 5 - 6 років, а для мереж гарячого водопостачання - 6 років.
Характеристики моделей лічильників для води
Не має сгонов
Водяні лічильники зазначених моделей є в даний час досить популярними на українському ринку. Обгрунтоване співвідношення ціна / якість, досить висока точність, надійність, універсальність роблять ці моделі найбільш затребуваними. Зазначені лічильники можна використовувати в системах з температурою води, що переводиться від 5 до 90 градусів. Найчастіше вони встановлюються в якості квартирних лічильників.
Згадані лічильники мають підвищену чутливість і збільшений ресурс. Вони забезпечені в базовій комплектації вбудованими зворотними клапанами, приєднувальними зжене і є незалежними. Є конструктивно реалізована захист від магніту.
Установка лічильника для води є економічно доцільним рішенням, так як реальне споживання води найчастіше набагато нижче нормативного. Вибираючи лічильник, потрібно врахувати багато чинників: температуру води, тиск, тип водопроводу і т. Д. Якщо ви не впевнені в правильності свого вибору, то краще звернутися за порадою до фахівця.
