Вибір перетину кабелю по струму - таблиця ПУЕ, формула розрахунку
Під час організації системи проводки в новому житлі або при здійсненні ремонтних робіт вже в експлуатується приміщенні досить важливо провести вибір перетину кабелю по струму, таблиця ПУЕ для якого буде ефективним помічником. Так, наприклад якщо кабель буде меншого перетину, то це може привести до передчасного виходу з ладу всієї системи проводки або псування включеного устаткування. Так само неправильний вибір товщини кабелю може стати причиною пожежі, яка відбудеться через плавлення ізоляції проводу при його перегрів через високу потужності.
При зворотному процесі, коли товщина кабелю буде взята зі значним запасом по потужності, може статися зайва трата грошей для придбання більш дорогого дроти.
Як показує практика, в більшості випадків вибирати переріз кабелю по струму слід виходячи з показника його щільності.
- Таблиці ПУЕ та ГОСТ
- щільність струму
- Проведення розрахунків перетину по току
- Розрахунок по току із застосуванням додаткових параметрів

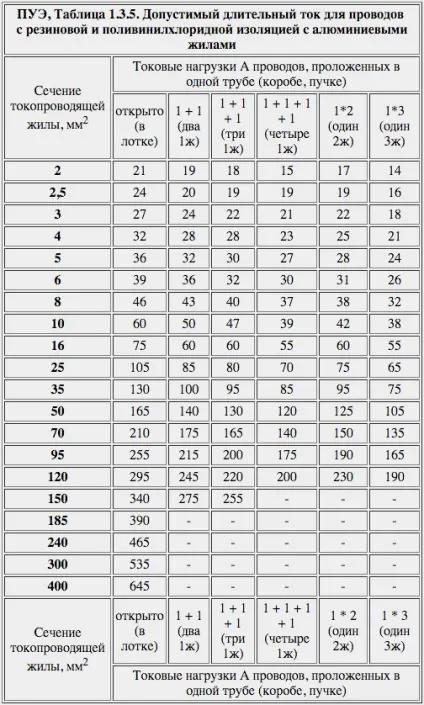

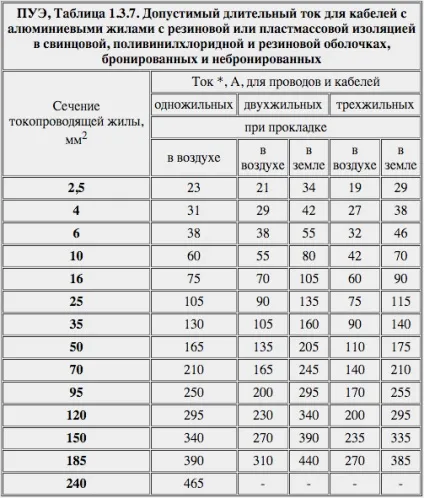

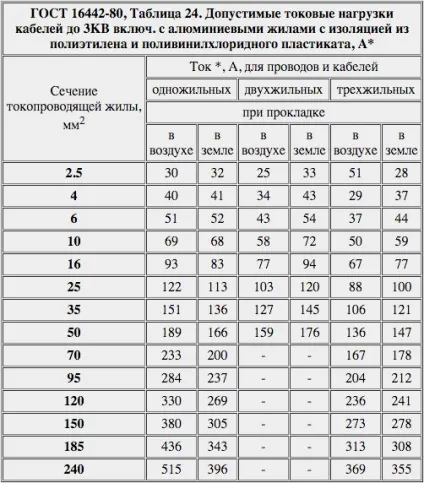

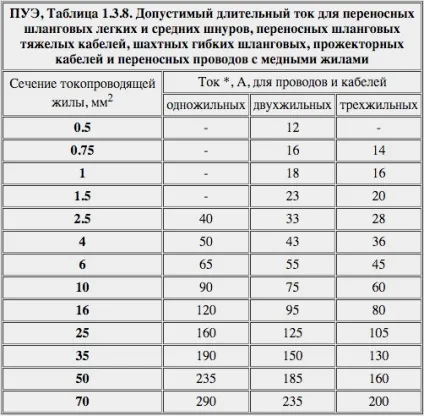

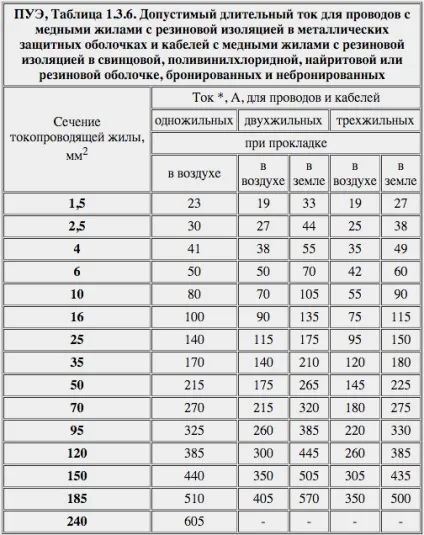

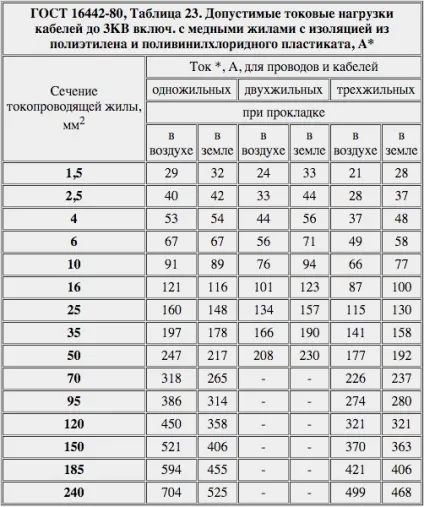

Таблиці ПУЕ та ГОСТ
щільність струму
При проведенні вибору перетину дроту необхідно знати деякі показники. Так, наприклад величина щільності струму в такому матеріалі як мідь становить від 6 до 10 А / мм2. Такий показник є результатом багаторічних напрацювань фахівців і приймається виходячи з основних правил регламентують пристрій електричних установок.
У першому випадку при щільності в шість одиниць передбачена робота електричної мережі в тривалому робочому режимі. Якщо ж показник становить десять одиниць, то слід розуміти, що робота мережі можлива не тривалий час під час періодичних коротких включень.
Тому робити вибір товщини кабелю необхідно саме з даного допустимому показнику.
Наведені вище дані відповідають мідному кабелю. У багатьох електричних мережах досі застосовуються і алюмінієві дроти. При цьому мідний кабель в порівнянні з останнім типом дроти має свої незаперечні переваги.
До таких можна віднести наступне:
Наші Новомосковсктелі рекомендують!
Для економії на платежах за електроенергію наші Новомосковсктелі радять "Економітель енергії Electricity Saving Box". Щомісячні платежі стануть на 30-50% менше, ніж були до використання економітеля. Він прибирає реактивну складову з мережі, в результаті чого знижується навантаження і, як наслідок, струм споживання. Електроприлади споживають менше електроенергії, знижуються витрати на її оплату.
- Мідний кабель володіє набагато більшою м'якістю і в той же час показник його міцності вище.
- Провід, виготовлені з міді більш тривалий час не схильні до процесів окислення.
- Мабуть, найголовнішим показником мідного кабелю є його більш висока ступінь провідності, а значить і кращий показник по щільності струму і потужності.
До самого головного недоліку такого кабелю можна віднести більш високу ціну на нього.
Показник щільності струму для алюмінієвого проводу знаходиться в діапазоні від чотирьох до шести А / мм2. Тому його можна застосовувати в менш відповідальних спорудах. Так само даний тип проводки активно застосовувався в минулому столітті при будівництві житлових будинків.
Проведення розрахунків перетину по току
При розрахунку робочого показника товщини кабелю, необхідно знати який струм буде протікати по мережі даного приміщення. Наприклад, у звичайнісінькій квартирі необхідно підсумувати потужність всіх електричних приладів, які підключаються до мережі.

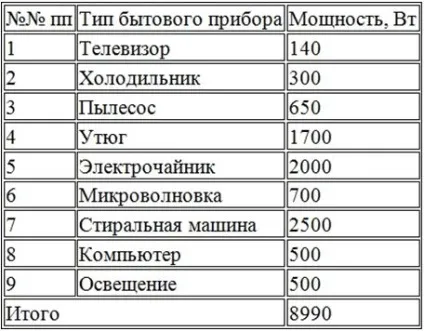

Як приклад для розрахунку можна привести стандартну таблицю споживаної потужності основними побутовими приладами, що використовуються у звичайній квартирі.
Виходячи і сумарної потужності, проводиться розрахунок струму, який буде текти по кабелях мережі.
У цій формулі Р означає загальну потужність, що вимірюється в Ватах, К1 - коефіцієнт, який визначає одночасну роботу всіх побутових приладів (його величина зазвичай дорівнює 0,75) і U - напруга в домашній мережі рівне зазвичай 220 вольт.
Даний показник розрахунку струму допоможе зробити оцінку потрібного перетину дроту для загальної мережі. При цьому необхідно також враховувати і робочу щільність струму.
Такий розрахунок можна приймати як приблизний вибір. При цьому більш точні показники можуть бути отримані з використанням вибору зі спеціальної таблиці ПУЕ. Така таблиця ПУЕ є елементом спеціальних правил устрою електричних установок.

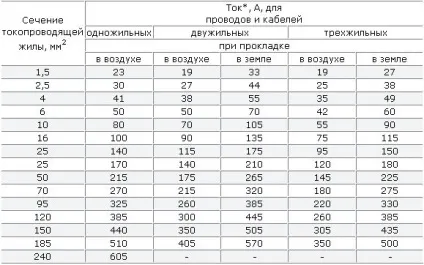

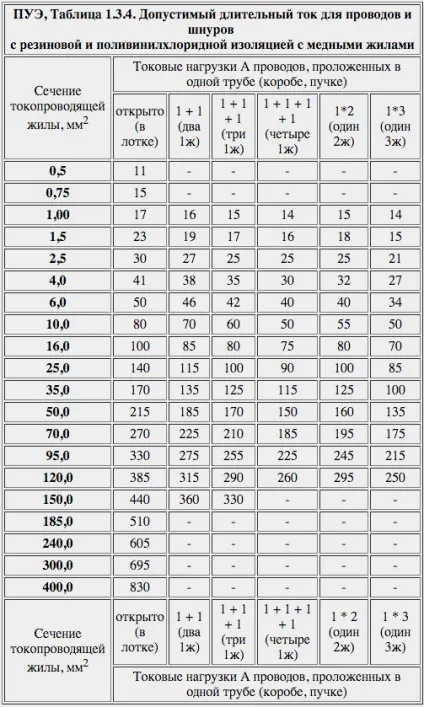

Нижче наведено приклад таблиці ПУЕ, по якій можливо виробляти вибір перерізу проводу.
Як видно така таблиця ПУЕ крім залежності перетинів кабелю від показника по току ще передбачає і облік матеріалу, з якого виготовляються дроту, а так само і його розташування. Крім цього в таблиці регламентується кількість жив і величина напруги, яка може бути як 220, так і 380 Вольт.
Розрахунок по току із застосуванням додаткових параметрів
При розрахунку перетину дроту на основі струму з використанням таблиці ПУЕ можна користуватися і додатковими параметрами.
Наприклад, є можливість враховувати діаметр жили кабелю. Тому при визначенні перетину жили застосовують спеціальне обладнання під назвою мікрометр. На основі його даних визначається товщина кожної жили. Потім з використанням значень раніше отриманих струмів і спеціальної таблиці проводиться остаточний вибір величини перетину жили проводу.
Якщо ж кабель складається з декількох жив, то слід зробити вимір однієї з них і порахувати її перетин. Після цього для знаходження остаточного значення товщини кабелю показник, отриманий для однієї жили, множиться на їх кількість в проводі.
Отримане таким чином з використанням розрахунків і таблиці ПУЕ значення перерізу проводу дозволить створити в будинку або квартирі проводку, яка буде служити господарям протягом досить довгого періоду часу без виникнення аварійних або позаштатних ситуацій.
