Вибір фундаменту під цегляний будинок

Фундамент під цегляний будинок є основою споруди, що визначає його міцність і довговічність. Саме тому його зведення вимагає точного розрахунку, дотримання технології будівництва й акуратності робіт. Повноцінний фундамент з цегли своїми руками не зробити, але цоколь цегляним зробити найкраще. Це дозволяє підняти будинок на необхідну позначку вище грунту і зменшити промерзання підлоги першого поверху, тому що створюється розрив між бетоном і несучими стінами. Якщо досвіду в таких роботах не вистачає, то необхідно проконсультуватися з фахівцями. При підготовці проекту і спорудженні фундаменту важливо точно оцінити особливості грунту і споруджуваного будови, а при будівництві строго дотримуватися всіх вимог і норм.

Основні проблеми

За своєю суттю, фундамент під будинок - це міцна основа, а й приймати всі навантаження, зумовлені всієї експлуатаційної масою споруди, рівномірно їх розподіляючи при передачі на грунт. Головне завдання підстави - передача навантаження всієї конструкції і утримання її в стаціонарному стані, виключаючи будь-які просідання і деформації протягом усього терміну служби будівлі. Фундамент для цегляного будинку в принципі не відрізняється від інших видів, за винятком деяких нюансів, пов'язаних з укладанням цокольного ділянки.

Фундамент для будинку з цегли може споруджуватися 3 типів: стрічковий, пальовий і плитний. Питання про те, який фундамент краще, вирішується з урахуванням таких факторів:

фізичні властивості грунту;
рівень підземних вод;
глибина промерзання грунту;
рельєф ділянки;
розміри і маса будови.

Виходячи з характеристик грунту і будівлі, проводиться розрахунок і вибір основних параметрів підстави: рівень заглиблення в грунт і габарити. Крім того, вибирається матеріал основи, тип армування і необхідність монтажу додаткових зміцнюючих елементів.

Стрічковий фундамент

Стрічковий фундамент являє собою замкнутий контур з міцної стінки, яка служить підставою тільки для несучих і внутрішніх стін споруди. Така підстава має найбільш широке поширення, в тому числі при будівництві як одноповерхового, так і двоповерхового цегляного будинку. Основні переваги такого варіанту: економія матеріалів при забезпеченні необхідної міцності, простота зведення і формування стін для цокольного поверху або підвалу.

За способом виготовлення виділяється монолітна і збірна різновиди. Монолітний стрічковий фундамент для цегляного будинку - це цілісна бетонна конструкція, армована сталевими елементами. Виготовляється він шляхом заливання бетону в спеціально змонтовану опалубку. Збірний варіант може виготовлятися різними способами. Найбільш поширений варіант укладання залізобетонних блоків з подальшою їх фіксацією між собою. Для одноповерхового будинку невеликого розміру можливе виготовлення збірного стрічкового фундаменту з цегли.

Інша класифікація підстави проводиться по глибині занурення конструкції вглиб грунту. Виділяються 2 основних типи: мелкозаглубленний і заглиблений фундамент. У першому випадку підстава занурюється в землю на глибину близько 45-75 см. Цей тип може використовуватися тільки для невеликих будівель, як правило, господарського призначення та бань. 2 різновид передбачає заглиблення конструкції нижче глибини промерзання грунту, але вище рівня підземних вод. Висота такого фундаменту може досягати 1,8-2 м, що цілком підходить навіть для двоповерхового цегляного будинку.

Для того щоб побудувати стрічковий фундамент, необхідно провести наступні роботи:

Розчищення і планування ділянки під будівництво.
Риття траншеї по периметру споруди, а також в місцях розташування внутрішніх стін. Якщо в будинку планується підвал або цокольний поверх, то риється загальний котлован.
Укладання подушки на дно траншеї (котловану) з піску і щебеню товщиною 25-30 см з ущільненням, шару гідроізоляції з руберойду під фундамент.
Монтаж дерев'яної опалубки на всьому протязі фундаментної стрічки.
Закріплення армуючого поясу в кілька рядів з сталевої арматури діаметром 12-16 мм. Горизонтальні прути зв'язуються вертикальними елементами.
Заливка підстави бетонним розчином з ущільненням за допомогою вібратора. Заливку рекомендується здійснювати шарами товщиною 15-20 см.
Демонтаж опалубки, укладання гідроізоляції та засипка грунтом простору між зовнішньою стінкою фундаменту і землею.

Свайний варіант підстави

Сутність пальового фундаменту полягає в формуванні опор стовпчастого типу, які тільки у верхній частині зв'язуються єдиним ростверком, який розподіляє рівномірно навантаження. Така система встановлюється, як вимушений захід при наявності сипучого грунту і дозволить зменшити використання матеріалів при будівництві легких споруд. Фундамент може виготовлятися шляхом забивання паль до глибини залягання міцного грунту або зведення зміцнених стовпчастих опор.

Свайний варіант може зводитися з облаштуванням зміцнюючих підошов, що дає можливість використовувати його як фундамент для двоповерхового цегляного будинку. Сучасні залізобетонні конструкції дозволяють забезпечити високу міцність, але недоліком є необхідність використання важкої підйомної техніки або обладнання для забивання паль.

Стовпчаста різновид зазвичай виконується шляхом заливання бетону в опалубку. Для легких будівель може використовуватися цегла для фундаменту, за допомогою якого роблять опорний стовп з вертикальними армуючими елементами.

плитний фундамент

Саме надійне підгрунтя для цегляного двоповерхового будинку або одноповерхового будови - це монолітний плитковий фундамент, який може мати різне заглиблення в залежності від розмірів будівлі. З одного боку, така підстава простіше покласти: просто риється котлован потрібної глибини і заповнюється бетонною масою, формуючи потужну плиту. З іншого боку, витрата матеріалу різко збільшується, що призводить до суттєвих фінансових витрат.

Великі витрати обмежують поширення плиткової різновиди. Однак в ряді обставин його застосовувати доводиться. Зокрема, при наявності рухливих і просадних грунтів, а також великому зволоженні грунту цей варіант забезпечує необхідну стійкість споруди. У той же час мелкозаглубленних плита може навіть спростити будівництво. Якщо будинок з цегли має невеликі розміри, то товщина бетонної плити може не перевищувати 40 см. У цьому випадку витрати на бетон компенсуються економією на риття котловану і монтажі опалубки.

цегляний фундамент

Як класти цеглу на фундамент даного типу? Підстава з цегли - досить поширене явище при будівництві невеликих споруд (наприклад, лазні або літньої кухні) з бруса, колоди або за каркасною технологією. Найбільшою популярністю користується стовпчастий цегляний варіант, але в принципі можна звести і цегляну стрічку. Як матеріал може використовуватися як білий, так і червона цегла.

При закладці першого ряду цегли, на підставу необхідно налити цементно-піщаний розчин (в пропорції 1: 1) товщиною близько двох сантиметрів. І кладку вести щільно пріпрессовивая цеглини без утворення пустот в кладці. Кладка повинна бути монолітна, без утворення пустот як в горизонтальних швах, так і в вертикальних. Також рекомендується промарширувати нижні шари комори сіткою.

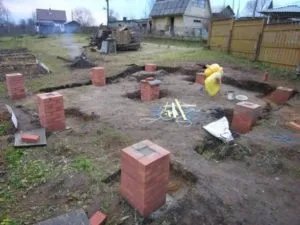

Стовпчастий фундамент з червоної цегли встановлюється по кутах споруди і в місцях появи максимальних навантажень (перетин несучої і внутрішньої стіни, стояки дверного отвору), а також з певним кроком уздовж протяжної стіни. Фундамент для одноповерхового будови виготовляється зі стандартних стовпів розміром 38х38 см (1,5 цеглини) в якості основних опор і 38х25 см для допоміжних. Для обтяжених конструкцій більш підійдуть основні стовпи 51х51 см і допоміжні опори - 38х38 см.

Кладка цегли на фундамент, т. Е. Цоколь, здійснюється поверх ростверку. Цей спеціальний елемент, покладений поверх фундаментних опор і зв'язує їх в єдину конструкцію, перерозподіляє рівномірно навантаження від маси споруди. Ростверк виготовляється з металевого профілю, дерев'яної або залізобетонної балки, і прокладається по всьому периметру будинку.

принципи розрахунку

Для того щоб підстава стало хорошою і надійною опорою, необхідно вирішити 1 важливе питання: як зробити правильний розрахунок фундаменту під цегляний будинок. Він включає кілька умов:

Характеристики грунту. За ним вибирається заглиблення фундаменту. Виділяється 2 основних типи: пучиністий і непучиністих грунт. У першому випадку використовуються такі принципи: суглинки і глинисті грунти - заглиблення не менше глибини промерзання, супісок - не менше ¾ від глибини промерзання, мелкопесочние і пилові грунти - не залежить від промерзання, але не менше 0,5 м. До непучиністим різновидів відносяться великий пісок, уламковий і гравійний грунт. Заглиблення фундаменту мало залежить від глибини промерзання, але не може бути менше 45 см.
Розрахунок необхідної площі опори по несучої здатності грунту. Мінімальне значення площі можна обчислити за формулою: S> Yn * F / Yc * Ro, де Yc - коефіцієнт умов роботи, Yn = 1,2, F - повне навантаження на грунт, включаючи вагу фундаменту, Ro - розрахунковий опір ґрунту. Значення Yc залежить від типу грунту і коливається в межах 1-1,4. Розрахунковий опір Ro є табличним показником (наприклад, гравійний грунт - 4-5 кг / см², крупнофракціонний пісок - 4,5 кг / см², пиловий грунт - 2-2,5 кг / см²).
Розрахунок навантаження на фундамент. Тут необхідно враховувати всі конструктивні елементи споруди і всю внутрішню завантаження (меблі, людей і т. П.). Не можна забувати і про снігового навантаження в зимовий час. Так, для середньої полосиУкаіни прийнято вважати середнє навантаження близько 100 кг / м² при плоскому даху. В цілому, маса споруди складається з маси стін, перекриттів, покрівлі, фундаменту.

Як розрахувати стрічковий фундамент? Формула дає величину мінімально можливої площі опори, т. Е. Загальної площі бетонної стрічки. При правильній стрічці ця площа представляється твором периметра будівлі на ширину фундаменту. Відповідно, ширина визначиться з простого розрахунку B = S / P, де Р - периметр будинку. Таким чином, можна відзначити наступні принципи: заглиблення фундаменту вибирається, виходячи з типу грунту і глибини його зимового промерзання, а мінімальна площа розраховується за формулою з урахуванням повної експлуатаційної маси споруди.

Фундамент цегляного будинку можна звести своїми силами, але для цього необхідно правильно розрахувати і вибрати основні його параметри. Сам процес будівництва досить складний і трудомісткий, при цьому слід вибирати якісні матеріали та дотримуватись рекомендацій фахівців. Будь-які порушення технології неминуче призведуть до зниження терміну служби всієї будівлі.
