Вертикальний апарат ВЕЕ з еліптичними днищами, виготовити, купити
Вертикальні апарати з еліптичними днищами ВЕЕ застосовуються для прийому, зберігання та видачі рідких і газоподібних середовищ (в тому числі шкідливих, вибухо- і пожежонебезпечних речовин) на нафтових, хімічних і газових підприємствах. Зберігання рідини або газу здійснюється при умовному тиску в апараті 0,6; 1,0 і 1,6 МПа (6, 10 і 16 кгс / см 2). Щільність зберігається продукту не повинна перевищувати 1600 кг / м 3.
Робоча температура стінок апаратів ВЕЕ - до 300 ° С.
Апарати ВЕЕ можуть використовуватися також як відстійників.
Злив зберігається продукту може здійснюватися двома способами: самопливом або передавлювання середовища стисненим повітрям, інертним або технологічним газом.
Конструкція вертикальних апаратів ВЕЕ
Конструктивно апарат ВЕЕ є вертикальною суцільнозварну циліндричну ємність з опуклими еліптичними днищами.
Для нормальної експлуатації та виконання прийому / видачі продукту в корпусі апарату ВЕЕ передбачені технологічні штуцери для установки ємнісного обладнання (контрольно-вимірювального, зливо-наливної, запобіжного) і люки для технологічного огляду або ремонту.
Установка вертикальних апаратів з еліптичними днищами здійснюється на опори-лапи або опори-стійки. Вибір опор для кріплення до фундаменту або грунту відбувається на підставі експлуатаційних характеристик апаратів ВЕЕ.
Від конструкції опор будуть залежати габаритні розміри вертикальних апаратів ВЕЕ (див. Таблиці габаритних розмірів апаратів ВЕЕ).
Виготовлення вертикальних апаратів ВЕЕ з еліптичними днищами
Саратовський резервуарний завод має необхідні Сертифікати відповідності для виробництва ємнісних апаратів.
Саратовський резервуарний завод виготовляє вертикальні апарати з еліптичними днищами об'ємом 1 м 3. 2 м 3. 3,2 м 3. 5 м 3. 6,3 м 3. 10 м 3. 16 м 3. 25 м 3.
Вертикальні суцільнозварні апарати виробляються з різних марок сталей: Ст3сп5; 16ГС; 09Г2С; 12х18НХ10Т; 10Х17Н13М2Т, 16ГС-6 + 12Х18Н10Т і 16ГС-6 + 10Х17Н13М2Т.

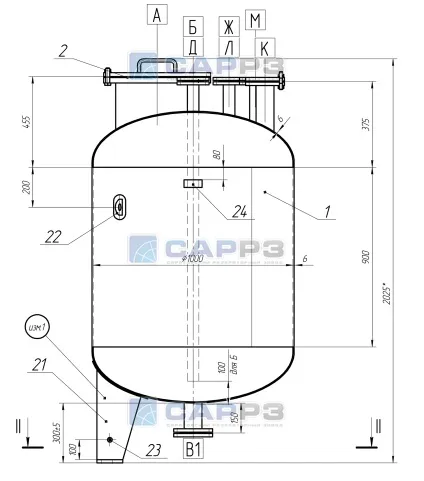

Приклад креслення вертикального апарату з еліптичними днищами з штуцерами об'ємом 0,6 м 3
